Silicon Labs EFM32:低消費電力MCUの性能指標として、なぜウェイクアップタイムが重要なのですか?

EFx32

MCUの消費電力を下げたい場合、間欠動作するようにソフト設計を行うのが一般的です。間欠動作とは、必要な処理が終わったらスリープモードに移行し、定期的に動作モードに復帰(ウェイクアップ)しては処理を行い、その処理が終わったら再びスリープモードに移行する、といった一連の動作です。MCUが処理を行わない期間に、消費電力が低いスリープモードやディープスリープモード、スタンバイモードに留まることで、消費電力の平均値を下げることができます。

Article header mcu%e3%81%ae%e6%80%a7%e8%83%bd%e6%8c%87%e6%a8%99%e3%81%a8%e3%81%97%e3%81%a6%e3%80%81%e3%81%aa%e3%81%9c%e3%82%a6%e3%82%a7%e3%82%a4%e3%82%af%e3%82%a2%e3%83%83%e3%83%97%e3%82%bf%e3%82%a4%e3%83%a0%e3%81%8c%e9%87%8d%e8%a6%81%e3%81%aa%e3%81%ae%e3%81%a7%e3%81%99%e3%81%8b%ef%bc%9f1  1

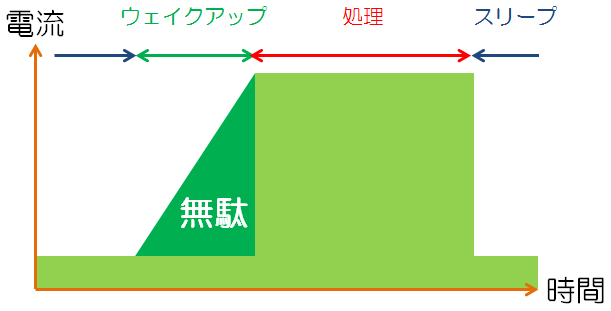

スリープやディープスリープなどの低消費電力モードから、通常動作モードに復帰するのに要する時間のことをウェイクアップタイムといいます。この期間はMCUでの処理は行えませんし、また消費電力が低い訳でもありません。つまり電力の無駄遣いを行っている期間になりますので、この期間が短ければ短い程、無駄になる電力も減り、平均電力も低くなります。

Article header mcu%e3%81%ae%e6%80%a7%e8%83%bd%e6%8c%87%e6%a8%99%e3%81%a8%e3%81%97%e3%81%a6%e3%80%81%e3%81%aa%e3%81%9c%e3%82%a6%e3%82%a7%e3%82%a4%e3%82%af%e3%82%a2%e3%83%83%e3%83%97%e3%82%bf%e3%82%a4%e3%83%a0%e3%81%8c%e9%87%8d%e8%a6%81%e3%81%aa%e3%81%ae%e3%81%a7%e3%81%99%e3%81%8b%ef%bc%9f2  1

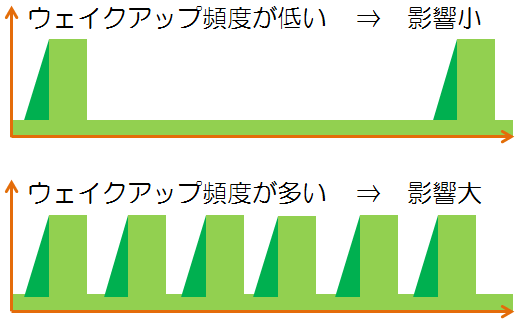

ウェイクアップする頻度が少ない場合には、ウェイクアップに要する時間の長短はあまり平均電力に影響しません。しかし頻繁にウェイクアップを行う使用用途においては、重要なスペックになります。

Article header mcu%e3%81%ae%e6%80%a7%e8%83%bd%e6%8c%87%e6%a8%99%e3%81%a8%e3%81%97%e3%81%a6%e3%80%81%e3%81%aa%e3%81%9c%e3%82%a6%e3%82%a7%e3%82%a4%e3%82%af%e3%82%a2%e3%83%83%e3%83%97%e3%82%bf%e3%82%a4%e3%83%a0%e3%81%8c%e9%87%8d%e8%a6%81%e3%81%aa%e3%81%ae%e3%81%a7%e3%81%99%e3%81%8b%ef%bc%9f3  1
