Silicon Labs EFM8/C8051:デバッグピン(C2CK/C2D)は、デバッグ時以外はI/Oとして使用できますか?

EFM8/C8051

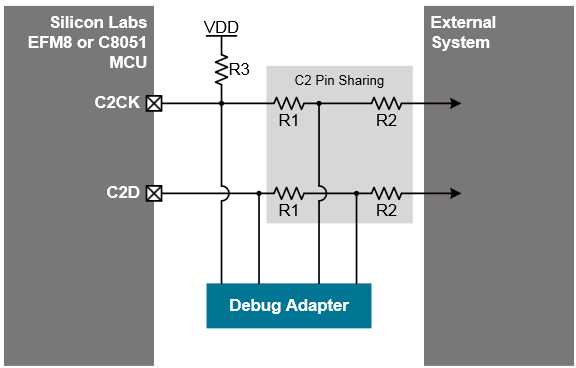

C2CKはリセット(/RST 或いは RSTb)と、C2DはGPIOとの兼用ピンになっており、デバッグ時以外はそれらの用途に使用できます。ただし、その為には抵抗を使ったネットワークの構成が必要になります。
詳細は AN124 “Pin Sharing Techniques for the C2 Interface” をご参照ください。
