Silicon Labs EFM32:Backup power domainにある可変抵抗(PWRCONF_PWRRES)の抵抗値を教えてください

EFx32

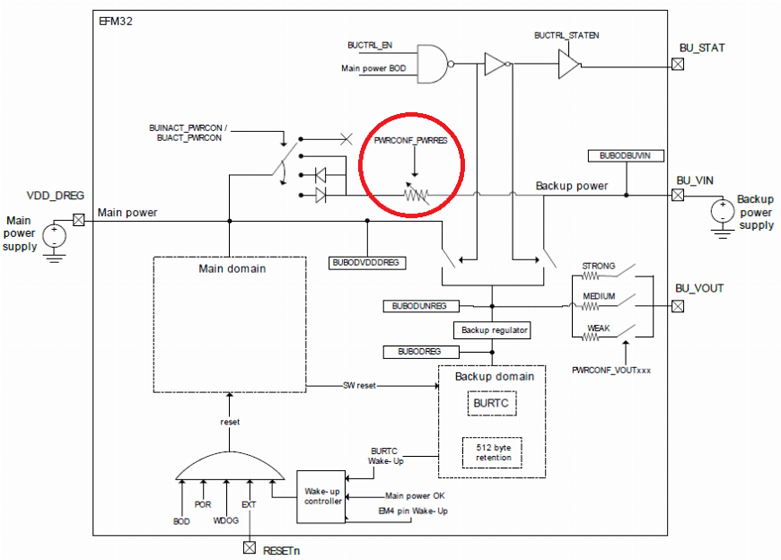

メイン・パワードメインとバックアップ・パワードメインの間に、直列抵抗が配置されており、その値はEMU_PWRCONFレジスタのPWRRESビットで設定変更が可能になっています。

Article header faq 111397  1


設定と抵抗値の相関については下記表をご参照ください。

設定 抵抗値
RES0 4 kΩ
RES1 2 kΩ
RES2 1 kΩ
RES3 250 Ω


最新情報については、Silicon Labs コミュニティサイトを参照ください。
