Silicon Labs:SENSOR-PUCKの消費電流を測定することは可能ですか?

EFM32スターターキットを使用すれば可能です。

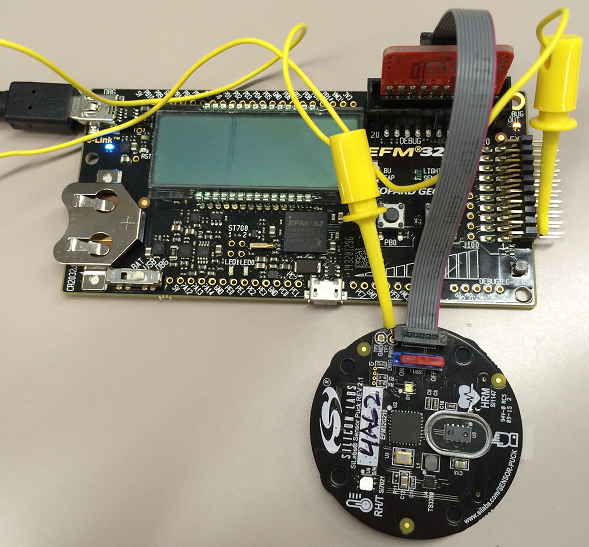

手順については、弊社が作成したEFM32クイックスタートガイドの「ユーザ基板の消費電流測定手順」を参考にしてください。電流測定を行うためには、スターターキットからVMCUを給電する必要がありますが、VMCUは、SENSOR-PUCKのTP1(PWR)に接続し、SENSOR-PUCKのSW1はOFFにします。SENSOR-PUCKを外部電源で動作させる方法の詳細についてはトピックで紹介しています
なお注意点として、Cortex-M0+が実装されたスターターキットは電流測定機能に対応していませんので、M3かM4Fが実装されたものを使用してください。
