Silicon Labs:SENSOR-PUCKは外部給電で動作させることはできますか?

可能です。

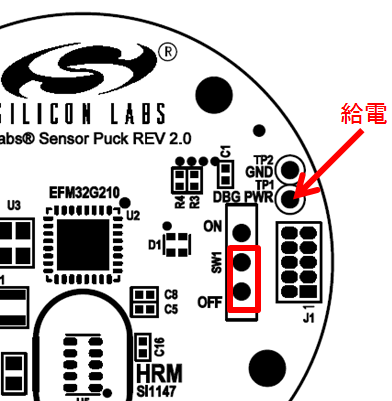

SENSOR-PUCK上のSW1をOFF側に倒し、TP1(PWR)から給電してください。必要に応じてTP2(GND)もご使用ください。

Article header sensor puck%e3%81%af%e5%a4%96%e9%83%a8%e7%b5%a6%e9%9b%bb%e3%81%a7%e5%8b%95%e4%bd%9c%e3%81%95%e3%81%9b%e3%82%8b%e3%81%93%e3%81%a8%e3%81%af%e3%81%a7%e3%81%8d%e3%81%be%e3%81%99%e3%81%8b%ef%bc%9f1  1

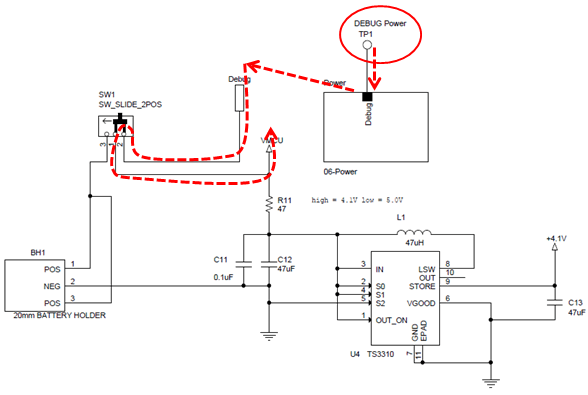

下図はSENSOR-PUCKの回路図ですが、TP1からSW1を介してVMCUに繋がっています。SENSOR-PUCKの各チップはVMCUから給電されています。

Article header sensor puck%e3%81%af%e5%a4%96%e9%83%a8%e7%b5%a6%e9%9b%bb%e3%81%a7%e5%8b%95%e4%bd%9c%e3%81%95%e3%81%9b%e3%82%8b%e3%81%93%e3%81%a8%e3%81%af%e3%81%a7%e3%81%8d%e3%81%be%e3%81%99%e3%81%8b%ef%bc%9f2  1
