Silicon Labs CP210x:VDDピンに3.3V給電して使用するのですが、REGINピンは未接続にしても良いですか?

CP21xx

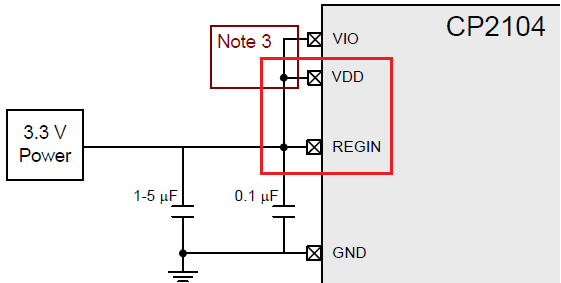

誤動作を防止するため、REGIN(VREGIN)は未接続にしないでください。データシートのSelf-Powered回路のように、REGIN(VREGIN)とVDDとの間に電位差が生じないようにしてください。
