Silicon Labs CP210x:内蔵レギュレータで、外部ICを動作させることはできますか?

CP21xx

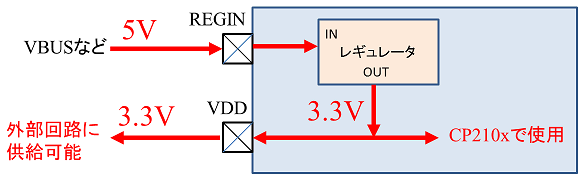

CP210xはレギュレータを内蔵していますので、REGIN(VREGIN)ピンに5V給電することで、CP210xの動作に必要な3.3Vを生成することができます。生成した3.3VはVDDピンを経由して、外部ICに供給することができます。


Article header ic%e3%82%92%e5%8b%95%e4%bd%9c%e3%81%95%e3%81%9b%e3%82%8b%e3%81%93%e3%81%a8%e3%81%af%e3%81%a7%e3%81%8d%e3%81%be%e3%81%99%e3%81%8b%ef%bc%9f  2



レギュレータで生成できる電流には上限があります。そのうち一部はCP210x自身で消費しますので、その残りを外部ICで使用できることになります。
以下の数値はデータシートからの抜粋です。最新の数値はデータシートでお確かめください。またCP210xの消費電流にはI/Oでの消費は含んでおりません。

 レギュレータ生成電流(MAX)CP210x消費電流(TYP)CP210x消費電流(MAX)
CP2102100 mA20 mA26mA
CP2103100 mA20 mA26mA
CP2104100 mA17 mA18.5 mA
CP2105100 mA17 mA18.5 mA
CP2108150 mA56 mA-
CP2109100 mA17 mA23 mA
