Silicon Labs EFM32:LEUARTの送信ジッタについて

EFx32

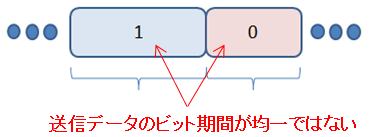

LEUARTでは低速クロック(32.768kHz)を使用して、最大9600bps のボーレートでの通信を実現します。選択するボーレートによっては、32.768kHzを使っての生成が難しいため、1ビット期間で見るとジッタが生じている場合があります。

Article header leuart%e3%81%ae%e9%80%81%e4%bf%a1%e3%82%b8%e3%83%83%e3%82%bf%e3%81%ab%e3%81%a4%e3%81%84%e3%81%a6  1

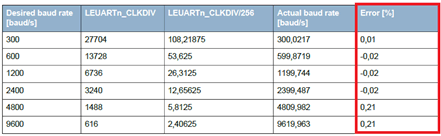

このジッタは蓄積されていくものではありませんし、半クロックを超えるジッタも生じませんので、通信に影響ないと考えます。リファレンスマニュアルのLEUARTの項目(Jitter in Transmitted Data)も併せてご参照ください。 なお、平均ボーレートは非常に良い精度に収まります。

Article header leuart%e3%81%ae%e9%80%81%e4%bf%a1%e3%82%b8%e3%83%83%e3%82%bf%e3%81%ab%e3%81%a4%e3%81%84%e3%81%a62  1
