Microchip FPGA: XCVRのREFCLKのルーティング制限について。現在、XCVRのREFCLKクロックをFPGA_Fabric側のシステムクロックとして使用出来ればと考えております。 XCVR用REFCLK(PF_XCVR_REF_CLKの出力)をFPGA_Fabric用クロックとして供給しCCCに入力して分周したクロックを出力することは可能ですか?

Libero SoC PolarFire クロック/CCC トランシーバー

PF_XCVR_REF_CLKモジュールの”REF_CLK”出力は、PF_TX_PLLの”REF_CLK”入力およびPF_CCC(PLL)の”REF_CLK”入力ポートをダイレクトに接続可能です。

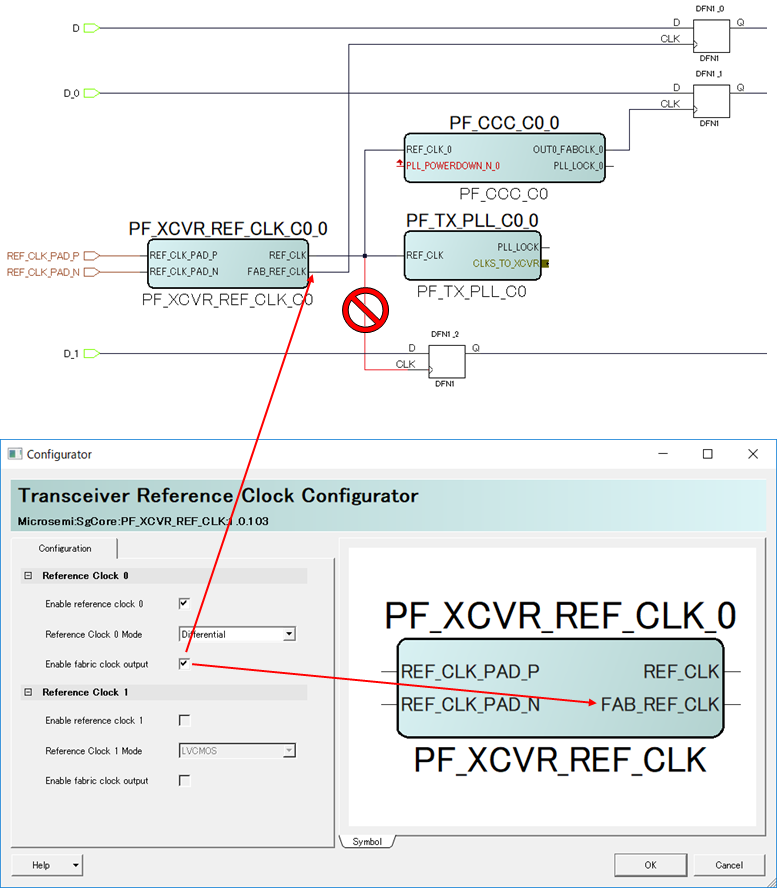

また、注意点としてはPF_XCVR_REF_CLKモジュールからFabric をダイレクトにドライブする場合は、別途PF_XCVR_REF_CLKモジュールのConfigurator(モジュールをダブルクリック)で”Enable fabric clock output”をイネーブル(☑)にし”FAB_REF_CLK”出力ポートからドライブする必要があります。
