Microchip PICマイコン:CCPとECCPの違いを教えてください
PICマイコン
一部のPICマイコンに搭載されているCCPとECCPの違いを以下に記載します。
ECCPとはEnhanced Capture/Compare/PWMの略で、通常のCCPに比べて以下の機能が実現可能です。
DCモーター制御などに最適なペリフェラルです。
- 2出力または4出力可能(ハーフブリッジ制御、フルブリッジ制御対応)
- 出力極性を選択可能
- デッドバンド機能搭載
- 自動シャットダウン、リスタート機能搭載

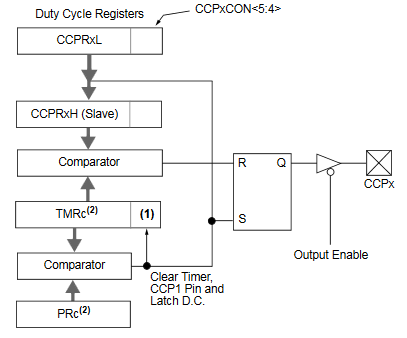

CCP PWM動作時概略ブロック図

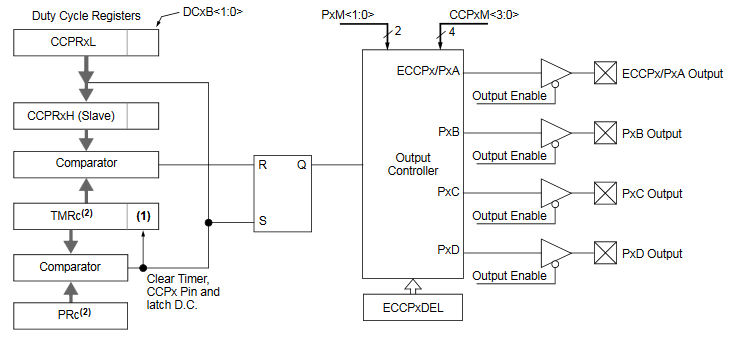

ECCP PWM動作時概略ブロック図
