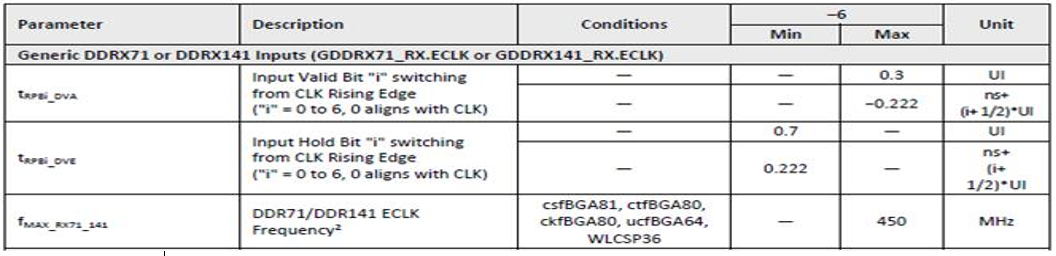

CrossLinkのLVDS(7:1)のスペックの読み方について教えてください。 データシートにUIとns+(i+1/2)*UIの2つ表記がありますがこの違いは何でしょうか。
CrossLink Series
カテゴリー : -
ツール : -
デバイス : CrossLink
周波数をECLKのMax値(fMAX_RX71_141 = 450MHz)とした場合で、かつi=0 とした場合に二つの表記が一致します。
具体的に算出します。450MHzでは、1UI = 1 / (450MHz x 2) = 1.11 nsです。
tPRBi_DVAについて、上段は0.3UI = 0.333nsとなります。下段は i=0 とすると、
-0.222 + (0 + 1/2) x UI = -0.222 + 1/2 x 1.11 = 0.333ns
となり、等しくなります。同様に、tPRBi_DVEについては
上段:0.7UI = 0.777ns、下段:0.222 + (0 + 1/2) x UI = 0.222 + 1/2 x 1.11 = 0.777ns
となり、両者は等しい結果になります。
