Intel:IBIS モデルはインテルの Web サイトから取得可能ですが、パッケージ別に R_pkg、L_pkg、C_pkg を確認したり、バンク別に I/O のモデルを選択する作業が大変です。もっと早く、確実に行う方法はありますか?

Quartus Prime シミュレーション

カテゴリー:シミュレーション
ツール:Quartus® Prime
デバイス:-

Quartus® Prime でプロジェクト仕様に必要な情報のみの IBIS モデルを生成させることが可能です。
ただし、事前に ピンのアサインやインターフェースの仕様などが決定しており、フルコンパイルが完了している必要があります。

IBIS モデルの生成方法は、以下のとおりです。

1) Quartus® Prime 上の Assignments メニュー > Settings を選択

2) 画面左側の Category から EDA Tool Settings を選択 (Standard Edition はさらに Board-Level を選択)

3) 画面右側において、Board-level signal integrity analysis 欄の各項目を選択

Format IBIS を選択
IBIS version 希望バージョンを選択
Output directory 生成ファイルのパスを指定 (デフォルトは board/ibis)
各種オプション 必要に応じて選択

 OK ボタンをクリック

4) Quartus® Prime 上の Processing メニュー > Start > Start EDA Netlist Writer を選択し実行

以上により、操作3)で指定したフォルダー内に .ibs が生成されます。

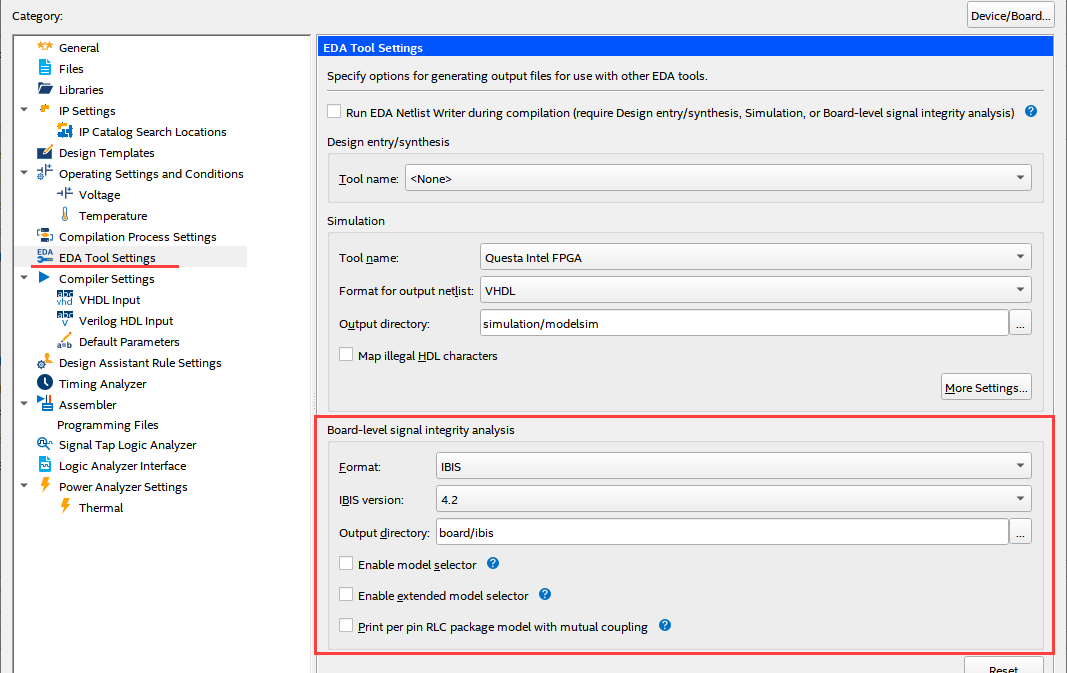

Pro Edition の設定画面

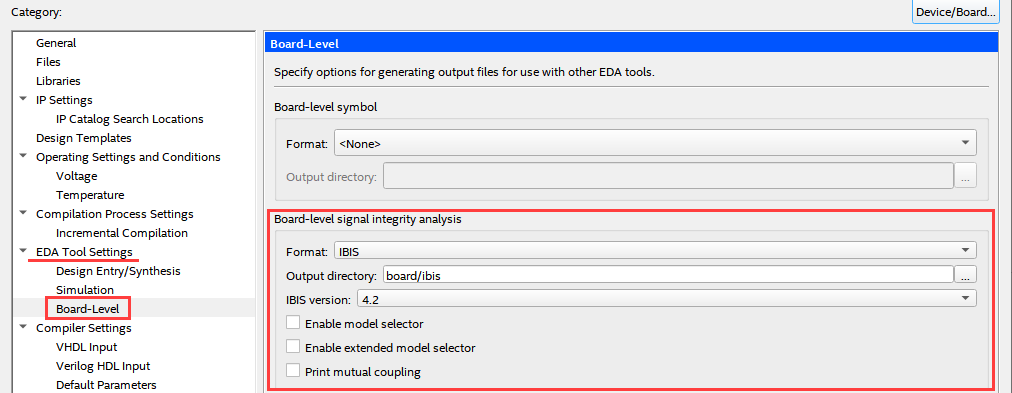

Standard Edition の設定画面
