Altera:IOPLL Intel FPGA IP のロケーションを手動で指定する方法を教えてください。

Arria Cyclone Quartus Prime クロック/PLL

カテゴリー:Tool
ツール:Quartus® Prime Pro Edition、Quartus® Prime Standard Edition
デバイス:Arria® 10、Cyclone® 10 GX

IOPLL Intel FPGA IP のロケーションを手動でおこなうには、Assignment Editor を使用します。

To 欄

IOPLL Intel FPGA IP のノード名

Assignment Name 欄

Location

Value 欄

Element: IOPLL
Location: 配置させたい位置を指定



To 欄に指定する IOPLL Intel FPGA IP のノード名は、次のフローで選択すると 簡単に指定できます。

① Analysis & Synthesis を実行します。

② Tools メニュー > Netlist Viewers > Technoligy Map Viewers (Posf-Mapping) を起動します。

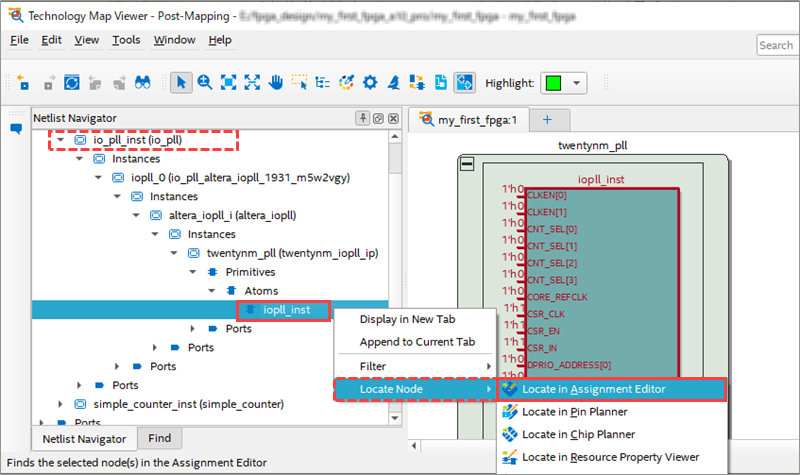

③ 下図のように、画面左に位置する Netlist Navigator から 対象の IOPLL Intel FPGA IP の下位モジュールを展開し "iopll_inst" を探します。

④ "iopll_inst" に対して 右クリック > Locate Node > Locate in Assignment Editor を選択します。

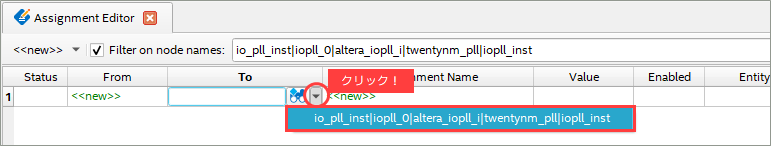

⑤ 自動起動した Assignment Editor の To 欄 右端にある ▼ マークをクリックし、表示されたノード名 (上記④で指定したノード名) を選択すると
  To 欄にノード名が登録されます。

⑥ Assignment Name 欄をダブルクリックし、"Location" を選択します。

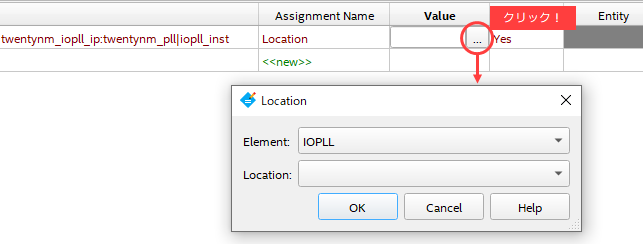

⑦ Value 欄をダブルクリックし、[...] ボタンをクリックして表示された Location ダイアログボックスの各項目において、
  プルダウンから 以下を指定します。
  ・ Element: IOPLL を選択
  ・ Location: 配置させたい位置を指定

⑧ File メニュー > Save を選択し、制約を保存します。

コンパイル (Fitter) を実行し、Fitter レポートや Chip Planner などで 指定した配置が実現できたかを確認してください。
