カテゴリー：シミュレーション
ツール：－
デバイス：－

Generic Serial Flash Interface （GSFI) Intel® FPGA IP のシミュレーションは可能です。

GSFI IP では IP 自体のシミュレーション・モデルと FPGA と接続されるフラッシュ ROM のシミュレーション・モデルが必要です。
フラッシュ ROM のシミュレーション・モデル込みでのシミュレーションを実施するには2通りの方法があり、いずれかを選んで実施してください。

[方法 1]　デフォルトの EPCQ1024 シミュレーション・モデルを使用する

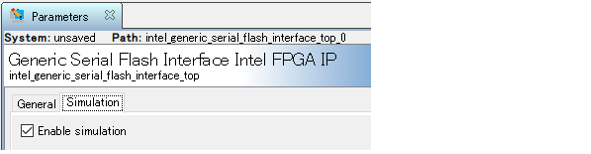

　　この方法を使用するには、IP パラメーター・エディターにて
　　"Simulation タブ" > "Enable Simulation" 設定をオンにしてシミュレーション・モデルを生成します。

[方法 2]　メモリー・モデルを手動でインスタンスする（ラッパーファイルを使用）
　　この方法については AN720 をご参照ください。　

　
<参考資料＞
AN 720: Simulating the ASMI Block in Your Design
Generic Serial Flash Interface Intel® FPGA IP User Guide
