Intel:Cyclone® V DDR3 EMIF (External Memory Interface) IP 利用時に、ユーザーモード開始時にモードレジスター(MR0-3)に設定される値の確認方法を教えてください
Cyclone
Quartus Prime
外部メモリー
カテゴリー:外部メモリー・インターフェース
ツール:Quartus® Prime
デバイス:Cyclone® V

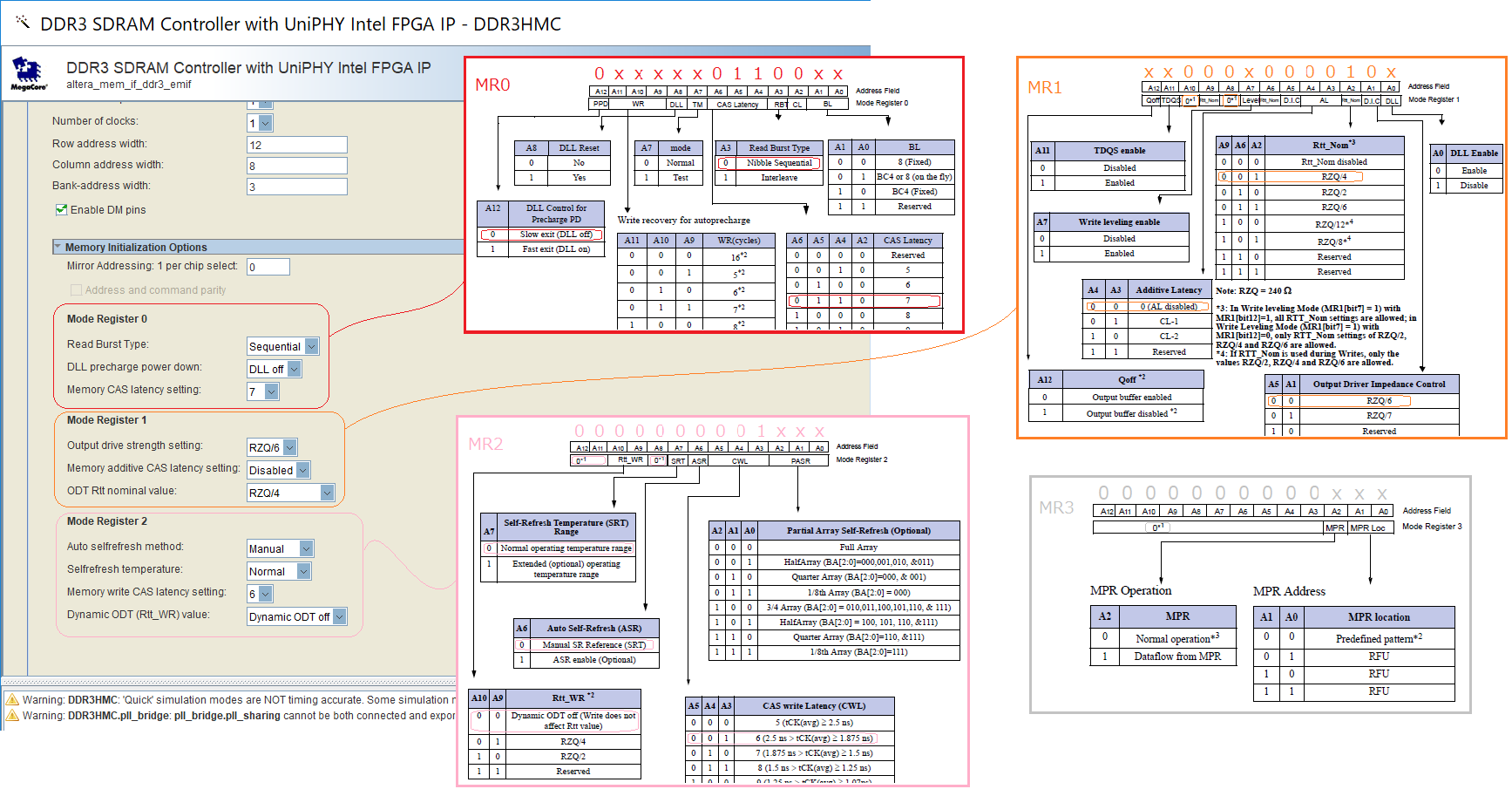

IP 設定の GUI で "Memory Parameters" タブの "Memory Initialization Options" の設定値から、モードレジスター(MR0-3) に設定される情報は下図のようになります。
(Note: 図で "X" となっている箇所は、GUI の他の設定で決まります。また、IP の仕様として設定値が決められているものもあります)
