Intel:Platform Designer(旧 Qsys)の PIO コアの割り込みの設定には Edge と Level がありますが、違いは何ですか?

プラットフォーム・デザイナー

カテゴリ:Quartus® Prime (Platform Designer)
ツール:Quartus® Prime
デバイス:-


割り込み信号の挙動が異なります。

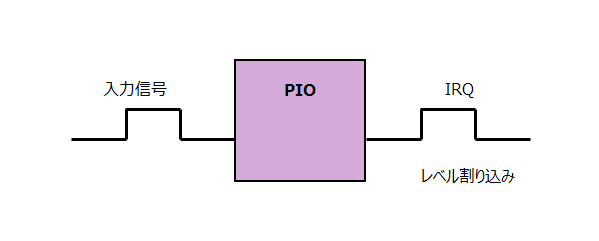

  • Level:入力信号のレベルがそのまま IRQ 信号のレベルとなります。(入力信号のアサート時間がそのまま IRQ のアサート時間になります。)
Article header irq level  1

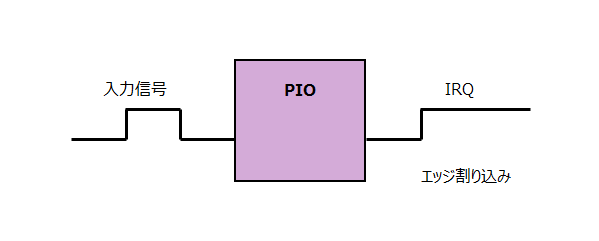

  • Edge:指定したエッジを認識すると IRQ 信号をアサートし続けます。(ソフトウェアによりレジスタがクリアされるまで)
Article header irq edge  1

Interrupt の設定を Edge にした場合、Edge capture register も ON で使用する必要あり、OFF の場合には Platform Designer でエラー・メッセージが表示されます。
