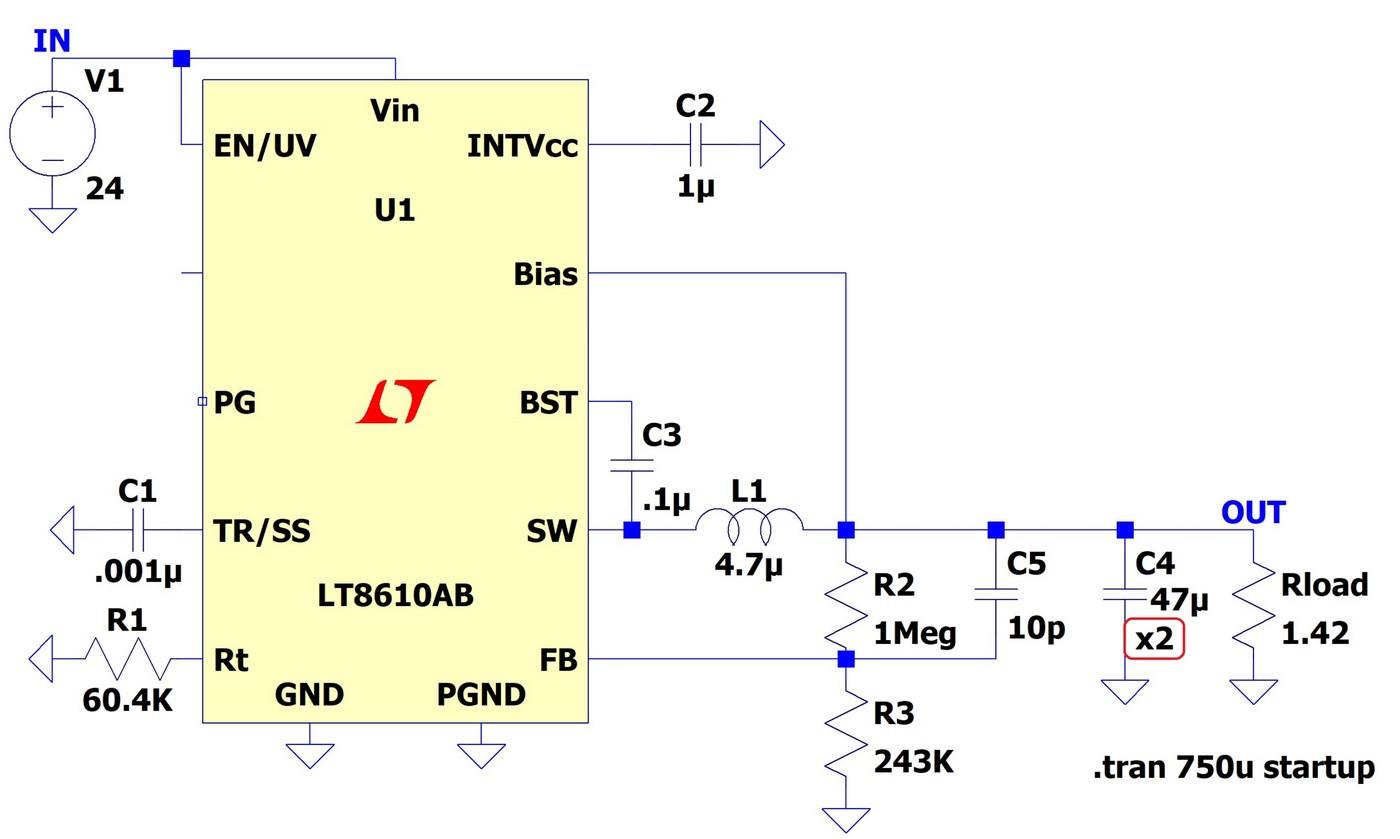

Analog Devices LTspice : LT8610ABのJIG回路の出力コンデンサー横の「x2」の意味と設定方法を教えてください。
LTspice
x2の意味は、コンデンサーが2個並列接続されていると言う意味になります。

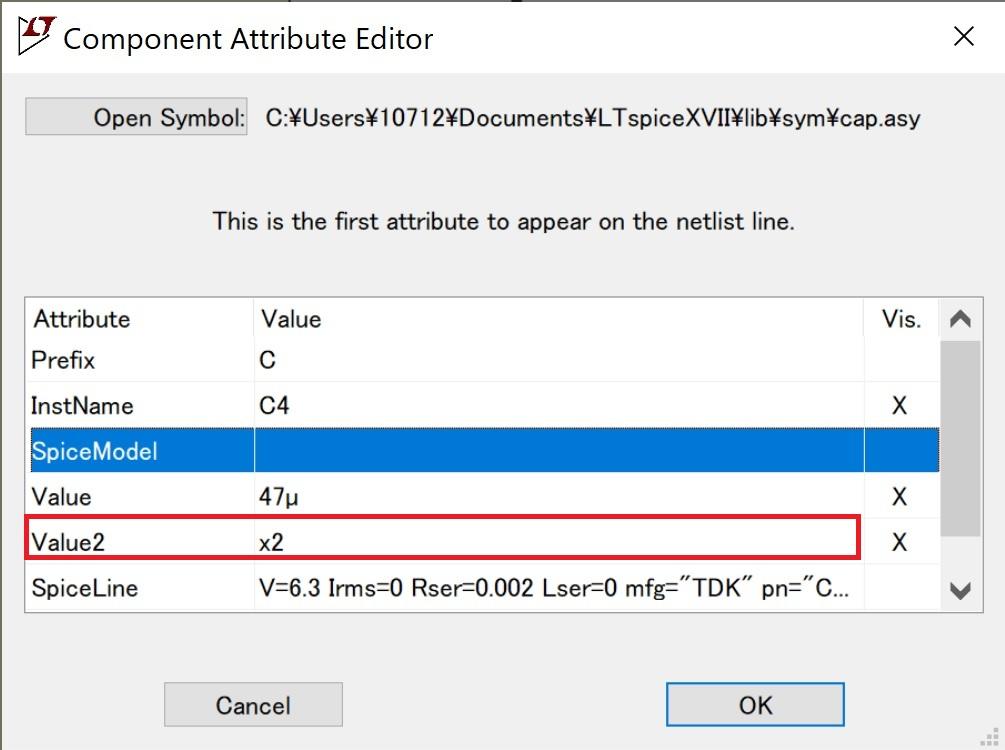

設定方法は、コンデンサーの上で[Ctrl]+右クリックをするとAtrribute Editorが開きます。Value 2のところで設定したいコンデンサーの数を入力することが可能です。
(2022年11月掲載)
