Analog Devices D/Aコンバーター : AD5542Aの出力を±5Vにしたい場合、どの様に接続すればいいのでしょうか?

D/Aコンバータ (DAC)

AD5542A単体のみの構成では、VDD-GNDの電源レール以上の電圧は出力できません。 下記に示した、データーシートの16ページ目にある回路図(Figure 32) を参考にします。

±5V出力が可能になるように、次段のオペアンプで振幅を広げます。簡単な回路構成をとるには、オペアンプの部分にAD8230、AD8251などの計装アンプを使用しゲインを設定することで出力可能となります。

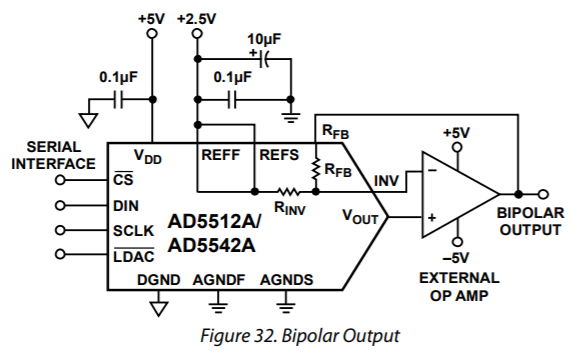

データーシートの16ページ目にある回路図(Figure 32)
