Analog Devices スイッチング・レギュレーター:LT3471について、データシートのトップ・ページにある標準的応用回路は、SHDN入力がLOWレベルのとき、出力VOUTはゼロになりますか?

パワー・マネージメント

昇圧回路はダイオードとインダクターを通してVINに接続されていますので、シャットダウンするとVINの3.3VからダイオードのVF分降下した電圧が出力に現れます。

反転回路はVINとはコンデンサーで結合されているため、シャットダウンした時に電圧は現れません(0V)が、インダクター

を通してダイオードでGNDに落ちているため正電圧に対する直流的インピーダンスは低くなります。

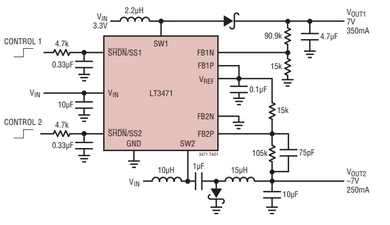

Article header lt3471 schematics  1
