製品概要

“最小サイズ 1.6mm 角、高さ 1mm で最大 1.9A の定格電流”！ウルトエレクトロニクス社の「WE-MAPI （マピィ）」シリーズは、巻線コイルを金属磁性粉で固めた高効率で小型の SMD パワーインダクターです。

飽和磁束密度が高くて鉄損が少ない金属磁性粉を使っているので、AC/DC 損失が少なくて高効率です。
※ REDEXPERT ツールを使うと、MAPIの効率を詳細にご確認できます。

高温でも磁気飽和に強い金属磁性粉を使用しているので、広い温度範囲で安定しています。

発熱が低いので直流抵抗が低くなり、大電流に対応できます。

WE-MAPI はその他にも隠れた秘密がありますので、その一部を紹介します。

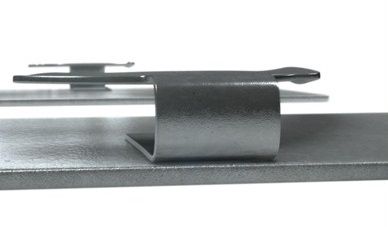

　　　リードフレームを無くすことで、表面実装に重要なコプラナリティーを確保

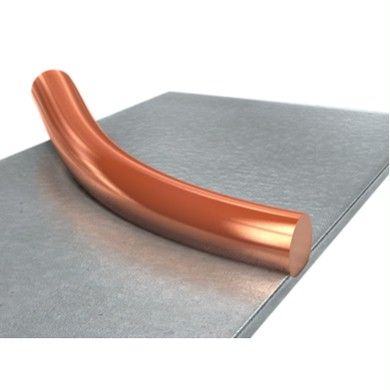

　　　ハンダや溶接は使わず金属同士を接続させて信頼性を向上

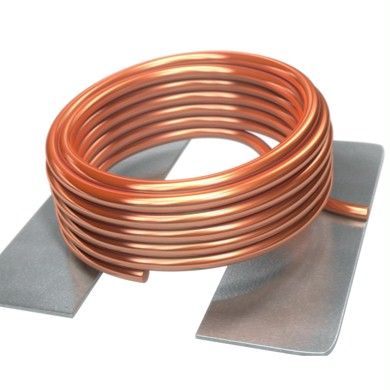

　　　コイルの径を広げることで、インダクター値の向上

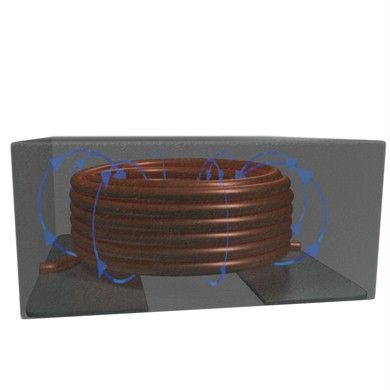

　　　コイル全体を金属粉で包むことで、EMI性能の向上

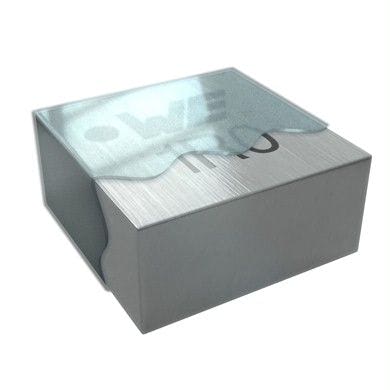

　　　保護コーティングにより、堅牢性の向上
