製品概要

ウルトエレクトロニクスではフェライトコア材に「Nanocrystalline（ナノ結晶）」を用いたパワーライン用コモンモードチョークコイル “WE-CMBNC” があります。WE-CMBNC は「NiZn」や「MnZn」など、従来のフェライトコアを使用したコモンモードチョークコイルに比べて、「小型」「軽量」「低損失」が特長的な製品です。

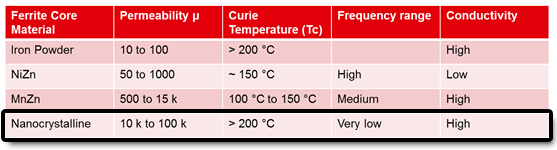

上記比較表より、透磁率μ が他の材料に比べて、大きな数値であるのが分かります。透磁率が大きいため少ない巻き数でインダクタンスを得ることができ、Rdc も小さく低損失です。温度特性においても、高温環境下において安定したインダクタンス値が保持できるのも特長の一つとなっています。

低周波から数100MHz までの広い周波数で使用可能

下図の各種材料ごとの周波数レンジに示されているように Nanocrystalline は低周波から数100MHz までの広い周波数で使用することができ、幅広いアプリケーションにて使用することが可能です。従来品の ”7448258022 (NiZn) ” と類似特性を有する ”7448031002 (Nanocrystalline) ” において性能を比較すると体積比で約50%小型化および半分以下の Rdc で実現されています。これにより、「小型化」「低損失化」という設計ポイントにおいても、メリットを最大限に活かすことができます。

”WE-CMBNC” の製品検索はこちら

フェライトコア材に「Nanocrystalline（ナノ結晶）」を用いたパワーライン用コモンモードチョークコイル “WE-CMBNC”の製品ラインナップをご覧になりたい方は、以下ボタンよりご覧ください。メーカーページに遷移します。

各種パワーライン用コモンモードチョークコイルの製品検索はこちら

WE-CMBNC製品以外のパワーライン用コモンモードチョークコイル製品も多数用意しています。パワーライン用コモンモードチョークコイル製品の全体ラインナップをご覧になりたい方は以下よりご覧ください。メーカーページに遷移します。

ウルトエレクトロニクス社の特長

ドイツの ウルトグループの中核企業で欧州最大の受動部品メーカーです。”more than you expect”を合言葉に高い品質とサポートをお客様に提供します。

【主な特長はこちら】
・多くのICメーカーのリファレンスデザインに採用
・小ロット対応
・24時間以内工場出荷の無償サンプル提供

リファレンスデザインに搭載された製品をまとめたページが以下にありますのでご興味のある方はぜひご覧ください。

Macnica-Mouserで購入希望の方はこちら

ウルトエレクトロニクス社製品は、半導体・電子部品の通販サイトであるMacnica-Mouser（マクニカ-マウザー）で購入可能です。
急ぎ製品の購入を希望される方はMacnica-Mouserでご検討ください。

お問い合わせ / お見積もり

本製品に関してご質問、見積もりなど希望がありましたら以下より問い合わせください。
