製品概要

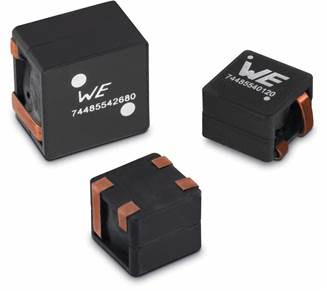

ウルトエレクトロニクスのパワーインダクターのラインナップにはWE-CFWI (Coupled FlatWire Inductor) シリーズという安定的なインダクタンス値や飽和特性を有し、高電流にも対応するため高性能なスイッチングレギュレーターに最適なインダクター製品があります。

巻線は直列・並列どちらにも使用でき、これにより様々な電源構成（SEPIC、Cuk、また昇降圧コンバーターなど）において小型化が実現可能です。また、特殊なコア材を使用することにより、62A までの高い飽和電流特性を実現しています。これは、従来製品と比較し、およそ4倍高い値です。その他の特長としては、超低 DCR でありバラつきにおいても10%と小さくなっています。漏れインダクタンス値も 0.5% 未満であり、起動時のピーク電流を低減することが可能です。温度特性においても150℃まで対応し、全温度範囲において非常に小さな温度ドリフトや DCR 特性を有しています。

WE-CFWIを使用することで、高性能なスイッチングレギュレーターの能力をさらに引き出すことが可能です。

製品特性

• 超低RDC
• 50Aより高い飽和電流
• 温度に対する低インダクタンスドリフト
• 二つの同一巻線を持つカップルドインダクター
• 並列および直列接続が可能なため、より多くのバリエーション有

対象アプリケーション

• 高出力スイッチングレギュレーター
• 1:1フライバックコンバーター
• Buck、Boost、SepicおよびCukコンバーター
• 第2の非調整出力電圧を備えたスイッチングレギュレーター
• バッテリセル充電バランサー

メーカー製品ページはこちら

”WE-CFWI” の製品ラインアップ、詳細情報はメーカーページをご参照ください。
ウルトエレクトロニクス WE-CFWI製品ページ
