製品概要

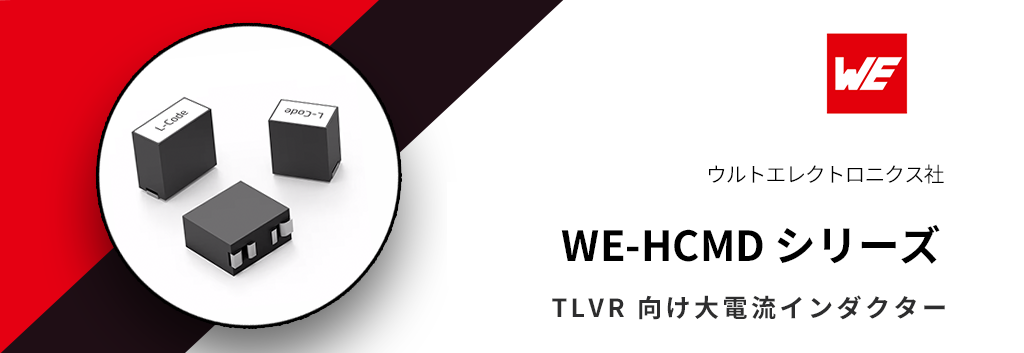

TLVR トポロジーにおける多相電圧レギュレーター向け大電流多相デュアルインダクター WE-HCMD シリーズは、70nH – 200nH のインダクタンス範囲、125μΩ の低 RDC、最大 190A の飽和電流、最大 0.98 の高い結合係数を提供します。これにより、WE-HCMD は CPU マザーボード、プロセッサーまたは FPGA に最適です。

製品の主な特長

飽和電流：最大 190A
低Rdc：最大 125μΩ
結合係数：最大 0.98
使用温度：125℃
MnZn コア、高透磁率材料

主なアプリケーション

TLVR トポロジー
多相電圧レギュレーター
CPU マザーボード
サーバー
FPGA
インターネットスイッチ
ハイパワー ASIC アプリケーション

製品ラインナップ

WE-HCMD シリーズラインナップを掲載しています。メーカーページをご参照したい方は以下をご覧ください。また、必要なスペックを教えていただければ、弊社より提案も可能ですので、その際は、ぜひお問い合わせください。
WE-HCMD シリーズ一覧ページ

型番	データシート	シミュレーション	L₁ [nH]	L₂ [nH]	I_RP,1 [A]	I_RP,2 [A]	I_SAT,1 [A]	R_{DC1 typ} [mΩ]	R_{DC2 typ} [mΩ]	結合係数	V_OP [V]
7443001111070	〇	✓	70	70	78	53	190	0.125	0.37	0.93	40
7443000910070	〇	✓	70	70	78	53	166	0.125	0.33	0.93	40
7443000910100	〇	✓	100	100	78	53	117	0.125	0.33	0.95	40
7443000910120	〇	✓	120	120	78	53	98	0.125	0.33	0.96	40
7443001111105	〇	✓	105	105	78	53	142	0.125	0.37	0.96	40
7443001111120	〇	✓	120	120	78	53	122	0.125	0.37	0.96	40
7443000910150	〇	✓	150	150	78	53	79	0.125	0.33	0.97	40
7443001111150	〇	✓	150	150	78	53	99	0.125	0.37	0.97	40
7443001111180	〇	✓	180	180	78	53	82	0.125	0.37	0.97	40
7443001111200	〇	✓	200	200	78	53	76	0.125	0.37	0.98	40

REDEXPERT 損失シミュレーション

REDEXPERT は世界で最も正確な AC 損失モデルを持っており、DC バイアス電流まで含んでいます。専用の DC-DC トポロジーまたは汎用損失シミュレーターを使用すると、コンバーターの AC および DC 損失を正確に決定できます。モデルには、インダクターのコア材料、形状、巻線構造が含まれます。REDEXPERT は適切なインダクターを推奨し、さらにフィルターを追加してアプリケーションに最適なインダクターを見つけることができます。
