製品概要
WE-XHMI シリーズは、低DCR のフラットワイヤーを使用し大電流でコンパクトなインダクターです。磁気シールド構造低い漏れ磁束を実現しています。
製品の特長

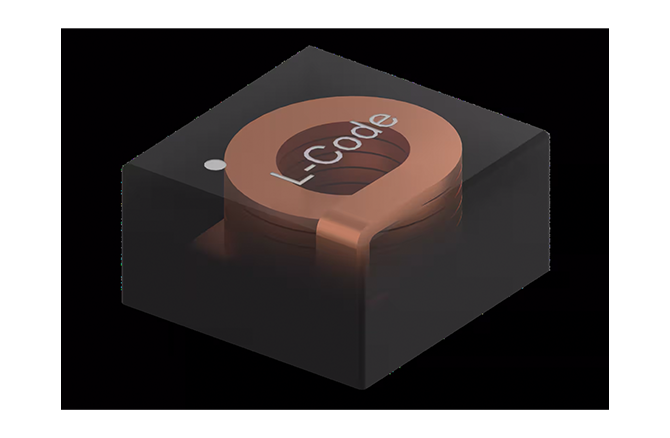

フラットワイヤーインダクターで効率を追求した設計
電子機器の高効率化と小型化が進んでいます。そのため、電子部品をそれに合わせて設計することが重要です。これらの要求を満たすために、ウルトエレクトロニクスのインダクターは、最適化されたコア材料とフラットワイヤーのような適切なワイヤー形状を使用しています。WE-XHMIシリーズは、最大56 Aの飽和電流と大電流過渡ピークを処理する能力を備えています。フラットワイヤーコイルと複合コア材料を使用した設計により、低い AC 銅損失と温度変動下での安定した動作を実現します。
フラットワイヤーと巻線の比較

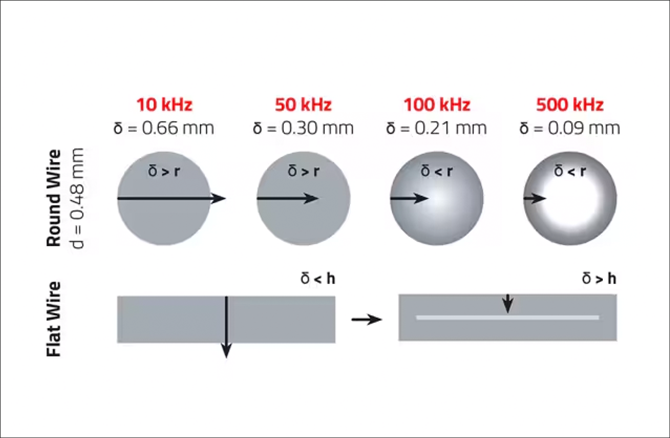

上図は、円筒導体と平面導体の断面を示しています。灰色の色の強度は、導体内の電流の強度を表します。δは表皮深さです。

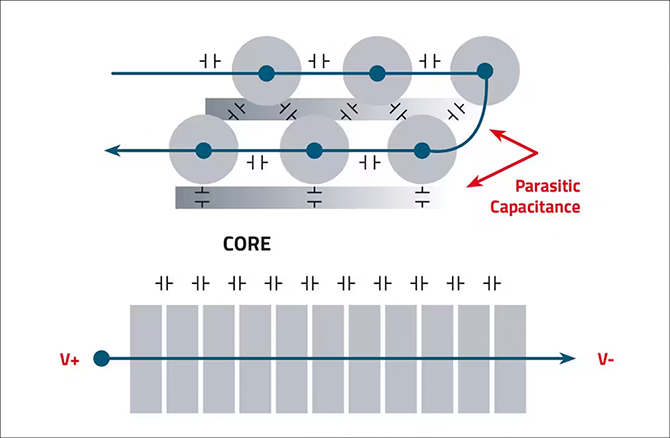

フラットワイヤーは電界を均一に分布させることができ、寄生容量を最小化することで最良の EMC 効果を達成します。

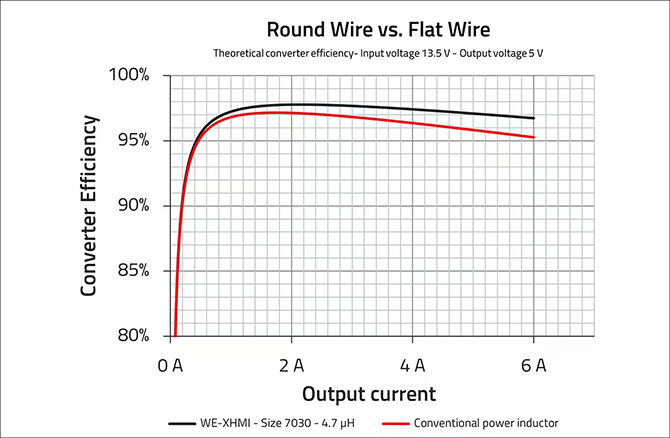

フラットワイヤーは銅損が低いため、電源効率を高めることができます。

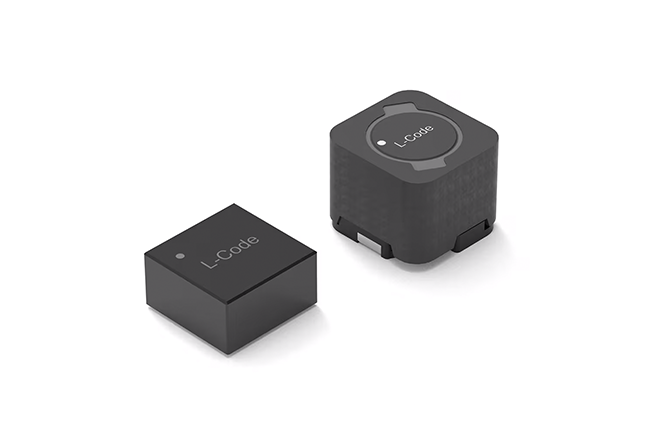

WE-XHMIと従来の標準的なシールドパワーインダクターのサイズの違い
フラットワイヤーを使用すると、同等の巻線インダクターよりも小型で、PCB上のスペースが少なくて済みます。1:1 のサイズを比較すると、フラットワイヤーは同等の巻線インダクターよりも定格電流が優れているため、より大きな電流で動作できます。
主なアプリケーション
- 大電流電源用 DC/DC コンバーター
- FPGA 向け DC/DC コンバーター
- モバイルデバイス用電源
- POLコンバーター
- メインボード/グラフィックカード
- バッテリー駆動デバイス
- ワイヤレス通信デバイス
- フィルター
製品ラインナップ
WE-XHMI シリーズラインナップの一部を掲載しています。WE-XHMI シリーズの全ラインナップ、詳細の製品仕様などをご覧になりたい方は、以下のメーカーページをご参照ください。また、必要なスペックを教えていただければ、弊社より提案も可能ですので、その際は、ぜひお問い合わせください。
WE-XHMI シリーズ一覧ページ
|
型番 |
データシート |
シミュレーション |
L [μH] |
IRP,40K [A] |
ISAT,30%[A] |
RDC typ [mΩ] |
RDC max [mΩ] |
fres [MHz] |
実装 |
|
74439369010 |
1 |
48.2 |
55.3 |
1.4 |
1.61 |
40 |
SMT |
||
|
74439369220 |
22 |
9.7 |
13.8 |
21 |
23.65 |
8 |
SMT |
||
|
74439370033 |
3.3 |
33.8 |
43 |
2.6 |
2.97 |
16 |
SMT |
||
|
74439370056 |
5.6 |
29.6 |
40.1 |
3.5 |
3.96 |
14 |
SMT |
||
|
744393230011 |
0.11 |
23.7 |
41.5 |
2 |
2.44 |
295 |
SMT |
||
|
744393230022 |
0.22 |
20 |
24.2 |
3.05 |
3.78 |
160 |
SMT |
||
|
744393240033 |
0.33 |
19.4 |
20 |
3.1 |
4 |
110 |
SMT |
||
|
74439324022 |
2.2 |
7.8 |
10.5 |
16.6 |
19.8 |
40 |
SMT |
||
|
74439325033 |
3.3 |
7.2 |
7.9 |
20.4 |
25 |
30 |
SMT |
||
|
74439325056 |
5.6 |
5.1 |
5.5 |
34.2 |
44.4 |
23 |
SMT |
||
|
744393330016 |
0.16 |
24.7 |
41.5 |
2.2 |
3.13 |
190 |
SMT |
||
|
744393330068 |
0.68 |
13.3 |
17.2 |
6.7 |
9.38 |
75 |
SMT |
||
|
744393340056 |
0.56 |
18.3 |
24.4 |
3.99 |
4.81 |
75 |
SMT |
||
|
74439334022 |
2.2 |
10.3 |
12.8 |
11.3 |
14.52 |
35 |
SMT |
||
|
744393305082 |
8.2 |
5.9 |
6.2 |
29.3 |
34.68 |
16 |
SMT |
||
|
744393305100 |
10 |
5 |
6 |
35.4 |
43.08 |
14 |
SMT |
||
|
744393440047 |
0.47 |
27.3 |
34 |
2.8 |
3.14 |
85 |
SMT |
||
|
744393440068 |
0.68 |
21.7 |
27.7 |
3.8 |
4.4 |
65 |
SMT |
||
|
74439346018 |
1.8 |
17.35 |
18.3 |
4.7 |
5.64 |
42 |
SMT |
||
|
74439384012 |
1.2 |
23.6 |
21.9 |
4.2 |
5.4 |
38 |
SMT |
||
|
74439384047 |
4.7 |
9.5 |
11 |
19.8 |
24.96 |
18 |
SMT |
||
|
74439387082 |
8.2 |
11.2 |
12.7 |
14.5 |
19.5 |
14 |
SMT |
||
|
74439387100 |
10 |
9.6 |
12.6 |
19 |
22.92 |
13 |
SMT |
||
|
74439358033 |
3.3 |
17.9 |
20.3 |
6.8 |
7.48 |
25 |
SMT |
||
|
74439358220 |
20 |
7.1 |
8.3 |
30.7 |
34.1 |
8 |
SMT |
