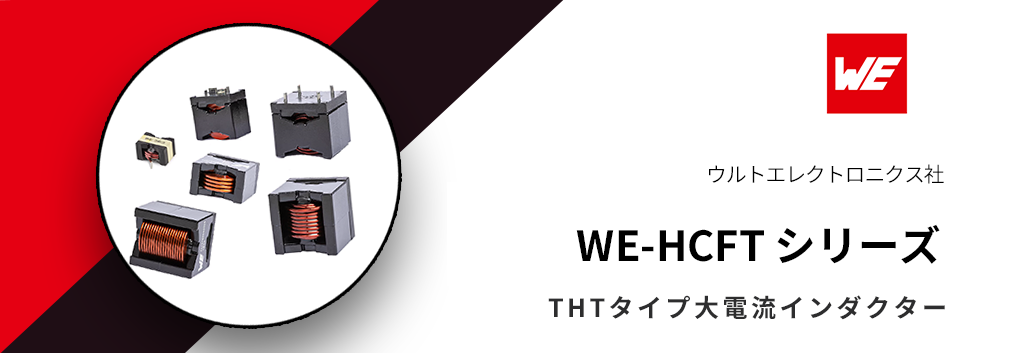

製品概要
WE-HCFTシリーズはTHTタイプで機械的安定性を向上させ、1.5µH ～ 65μH のインダクタンス範囲と最大 75A の定格電流（飽和電流は 125A）を実現しています。極めて低い DCR とコアロスで大電流出力の DC/DC コンバーターに最適なインダクターです。
製品の主な特長
- 機械的安定性を保証する THT バージョン
- インダクタンス：1.5µH ～ 65µH
- 最大 75A の定格電流（飽和は 125A）
- 極めて低いDCR
- 低コア損失 (MnZn)
- 磁気シールド
- 動作温度：-40℃ ～ +125℃
主なアプリケーション
- 高効率 DC/DC コンバーター
- 大電流電源
- バッテリーチャージャー
- ソーラーインバーター
製品ラインナップ
WE-HCFT シリーズラインナップを掲載しています。メーカーページをご参照したい方は以下をご覧ください。また、必要なスペックを教えていただければ、弊社より提案も可能ですので、その際は、ぜひお問い合わせください。
WE-HCFT シリーズ一覧ページ
|
型番 |
データシート |
シミュレーション |
L [μH] |
Tol. L |
IR [A] |
ISAT [A] |
RDC max [mΩ] |
fres [MHz] |
コアマテリアル |
|
1 |
±20% |
39 |
33 |
0.95 |
38 |
MnZn |
|||
|
1.5 |
±20% |
75 |
125 |
0.4 |
37 |
MnZn |
|||
|
2.2 |
±20% |
75 |
120 |
0.4 |
30 |
MnZn |
|||
|
2.2 |
±20% |
30 |
23.8 |
1.96 |
23 |
MnZn |
|||
|
3.3 |
±20% |
28.7 |
43 |
2.4 |
40 |
MnZn |
|||
|
3.3 |
±20% |
75 |
91 |
0.4 |
25 |
MnZn |
|||
|
4.7 |
±20% |
28.7 |
29.8 |
2.4 |
28 |
MnZn |
|||
|
4.7 |
±20% |
24 |
14 |
3.05 |
14.5 |
MnZn |
|||
|
6.8 |
±20% |
20.6 |
30.6 |
5 |
21 |
MnZn |
|||
|
6.8 |
±20% |
56.7 |
76.5 |
1.2 |
16 |
MnZn |
|||
|
6.8 |
±20% |
20 |
12.6 |
4.63 |
11 |
MnZn |
|||
|
8.2 |
±20% |
20.6 |
25.6 |
5 |
18 |
MnZn |
|||
|
10 |
±20% |
20.6 |
20.6 |
5 |
17 |
MnZn |
|||
|
10 |
±20% |
56.7 |
62 |
1.2 |
14 |
MnZn |
|||
|
10 |
±20% |
20 |
8.8 |
4.63 |
8.4 |
MnZn |
|||
|
15 |
±20% |
20.6 |
12.9 |
5 |
13 |
MnZn |
|||
|
15 |
±20% |
45.3 |
51.6 |
2.16 |
12 |
MnZn |
|||
|
22 |
±20% |
23.2 |
49.4 |
8.8 |
8.15 |
MnZn |
|||
|
22 |
±20% |
40.6 |
42 |
3.2 |
9 |
MnZn |
|||
|
33 |
±20% |
22 |
39.2 |
9.9 |
6.08 |
MnZn |
|||
|
33 |
±20% |
32 |
38.9 |
6.38 |
7 |
MnZn |
|||
|
47 |
±20% |
19.3 |
32.3 |
12.98 |
5.1 |
MnZn |
|||
|
47 |
±20% |
32 |
31 |
6.38 |
6 |
MnZn |
|||
|
65 |
±20% |
17.2 |
26.6 |
14.44 |
4.28 |
MnZn |
