製品概要

ウルトエレクトロニクス社の電解コンデンサーは、幅広いパッケージに対応可能です。日本メーカーで"製造中止"になりつつある Radial THT タイプをはじめ、昨今の回路で多く使用されている V-Chip SMT タイプや Snap-In タイプ、珍しい Screw タイプなどの豊富なラインナップをご用意しています。

また、ウルトエレクトロニクス社は『無償サンプルの即時ご提供、MOQ以下の小ロット対応、長期安定供給（極めて少ないEOL）』という点が、ポリシーとなっているため安心して製品を選定できます。

製品ラインナップ一覧

アルミ電解コンデンサー RADIAL THT タイプ

WCAP-ATG8
General Purpose＋85℃
C: 0.1-33000μF
UR: 10-400VDC
Temp: -40℃－25℃to ＋85℃
Endurance: 2000h
※メーカーページ（英語）に遷移します。

WCAP-ATG5
General Purpose＋105℃
C: 0.1-18000μF
UR: 10-400VDC
Temp: -40℃ or －25℃ up to ＋105℃
Endurance: 2000h
※メーカーページ（英語）に遷移します。

WCAP-AT1H
Long Life
C: 6.8-3300μF
UR: 10-350VDC
Temp: -40℃－25℃ up to ＋125℃
Endurance:5000-10000h
※メーカーページ（英語）に遷移します。

WCAP-ATET
High Temperture ＋125℃
C:0.47-1000μF
UR: 10-350VDC
Temp:-40℃ or－25℃ up to ＋125℃
Endurance:1000-3000h
※メーカーページ（英語）に遷移します。

WCAP-ATLI
Low Impedance
C: 4.7-6800μF
UR: 10-100VDC
Temp: -55℃＋105℃
Endurance:2000-5000h
※メーカーページ（英語）に遷移します。

WCAP-ATUL
Low Leakage ＆Long Life
C: 22-4700μF
UR: 10-100VDC
Temp: -40℃ up to＋105℃
Endurance:4000-10000h
※メーカーページ（英語）に遷移します。

WCAP-ATLL
Long Life
C: 0.47-6800μF
UR: 10-50VDC
Temp: -55℃ up to＋105℃
Endurance:5000-10000h
※メーカーページ（英語）に遷移します。

アルミ電解コンデンサー　V-CHIP SMT タイプ

WCAP-ASLI
Low Impedance
C: 0.1-6800μF
UR: 6.3-100VDC
Temp: -55℃＋105℃
Endurance: 2000h-5000h

WCAP-ASLL
Low Impedance＆Long Life
C: 1.0-6800μF
UR: 6.3-450VDC
Temp: -55℃ or -40℃ up to ＋105℃
Endurance: 2000h-5000h

WCAP-ASLU
Low Leakage Current
C: 0.1-330μF
UR: 6.3-63VDC
Temp: -40℃ up to ＋85℃
Endurance: 1000h-2000h

WCAP-ASNP
Non-Polar
C: 0.1-560μF
UR: 6.3-50VDC
Temp: -40℃ up to ＋85℃
Endurance: 2000h

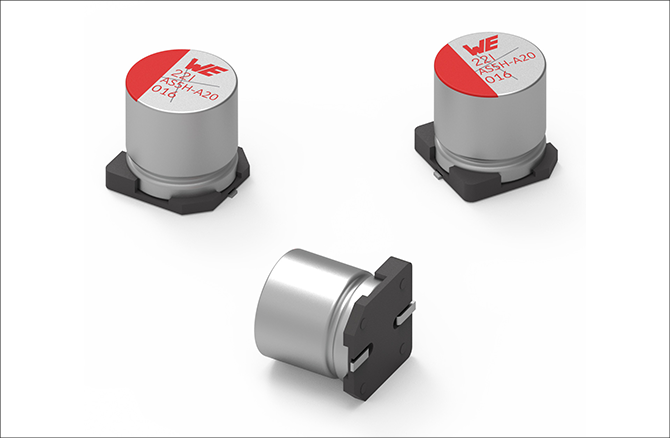

WCAP-AS5H
Long Life
C: 0.1-1000μF
UR: 6.3-50VDC
Temp: -40℃ up to ＋105℃
Endurance: 5000h

アルミ電解コンデンサー　SNAP IN タイプ

WCAP-AIG8
General Purpose＋85℃
C: 47-6800μF
UR: 63-450VDC
Temp: -40℃ or -25℃ up to ＋85℃
Endurance: 2000h
※メーカーページ（英語）に遷移します。

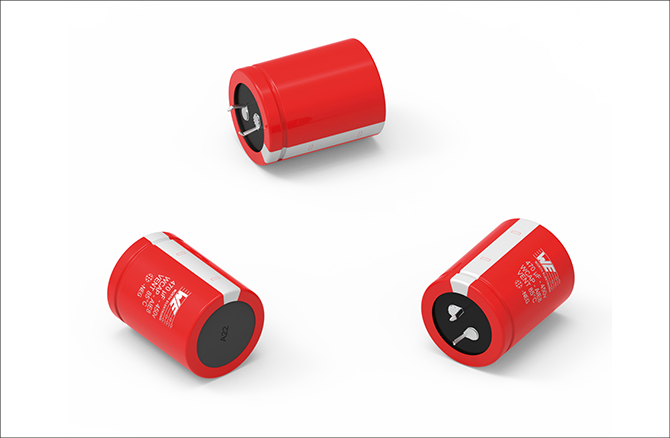

WCAP-AIE8
Long Life
C: 68-6800μF
UR: 63-450VDC
Temp: -40℃ or -25℃ up to ＋85℃
Endurance: 3000h
※メーカーページ（英語）に遷移します。

WCAP-AIG5
General Purpose＋105℃
C: 33-10000μF
UR: 63-450VDC
Temp: -40℃ or -25℃ up to ＋105℃
Endurance: 2000h
※メーカーページ（英語）に遷移します。

WCAP-AI3H
Long Life
C: 68-10000μF
UR: 63-450VDC
Temp: -40℃ or -25℃ up to ＋105℃
Endurance: 3000h
※メーカーページ（英語）に遷移します。

アルミ電解コンデンサー SCREW タイプ

WCAP-AWG5
Screw +105 °C
C: 180 µF ‒ 1 F
UR: 10 ‒ 500 VDC
Temp: -40℃ or -25℃ up to ＋105℃
Endurance: 2000 h - 10,000 h
※メーカーページ（英語）に遷移します。

WCAP-AWG8
Screw +85 °C
C: 100 µF ‒ 1 F
UR: 10 ‒ 630 VDC
Temp: -40℃ or -25℃ up to ＋85℃
Endurance: 2000 h - 5000 h
※メーカーページ（英語）に遷移します。

シュミレーションツール：REDEXPERTで部品特性を視覚化

部品特性を視覚的に確認できる無償サポートツール【REDEXPERT】により、周波数帯インピーダンス特性などの各種特性グラフの確認や、仕様条件における電解コンデンサー寿命も算出可能です。

シュミレーションツール：REDEXPERT

シュミレーションツール：REDEXPERTの詳細を知りたい方は、以下ページをご参照ください。

上記画像をクリックください。シミュレーションツール「RED EXPERT」ページにリンクしています。

Macnica-Mouser で購入希望の方はこちら

ウルトエレクトロニクス社製品は、半導体・電子部品の通販サイトである Macnica-Mouser（マクニカ-マウザー）で購入可能です。
急ぎ製品の購入を希望される方は Macnica-Mouser でご検討ください。

Macnica-Mouser サイトはこちら

お問い合わせ / お見積もり

本製品に関してご質問、見積もりなど希望がありましたら以下より問い合わせください。

また、ご使用されている型番より最適な部品を探し出し、ご提案も可能です。お気軽にお申し付けください。
