製品説明

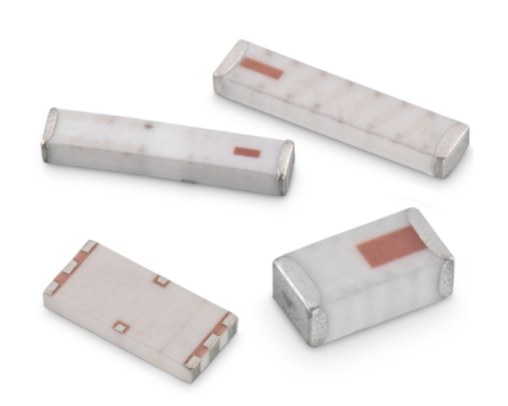

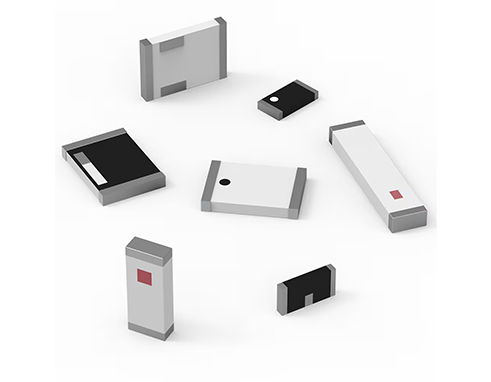

欧州最大規模の受動部品メーカーであるウルトエレクトロニクスには、シングルバンド、デュアルバンド向けワイヤレス接続用の積層チップアンテナがあります。本製品は、個別でのアンテナマッチングサービス、サポートが可能です。
特長 / ターゲットアプリケーション
■ 特長
・表面実装 (SMT) 多層チップアンテナ
・非常に薄型の設計
・全方向性の放射パターン
・優れたパフォーマンス、サイズ
・業界最小クラスの小型サイズ
・小さい接地クリアランス
・動作温度：-40℃ ～ +85℃
■ ターゲットアプリケーション
・Smart home、無線環境
・GSM 900
・WLAN / Wi-Fi
・Bluetooth
・GPS / GNSS
・ZigBee
・セルラー通信、4G / LTE
製品ラインナップ
※下記の型名クリックしていただくとデータシートのリンクにジャンプします。
| 型名 | サイズ (mm) |
周波数範囲 | Peak Gain (dBi) |
VSWR （電圧定在波比） |
| 7488910043 | 25 x 5 | 423MHz ～ 444MHz | -4 | 2 |
| 7488918022 | 40 x 5 | 700NHz ～ 960MHz、 1710MHz ～ 2690MHz |
2.1 / 5.5 | 4 / 4 |
| 74889100921 | 11.2 x 5.1 | 860MHz ～ 960MHz | -0.7 | 2 |
| 7488910092 | 11 x 5.1 | 868MHz | -0.7 | 2.5 |
| 7488910915 | 5.2 x 3.7 | 902MHz ～ 928MHz | 0.5 | 3 |
| 7488920157 | 5.2 x 3.7 | 1550MHz ～ 1600MHz | 3.4 | 2 |
| 7488915724 | 3.2 x 1.7 | 1570MHz ～ 1580MHz、 2400MHz ～ 2500MHz |
0.69 / 0.97 | 2.5 / 2 |
| 7488912455 | 8.5 x 1.6 | 2400MHz ～ 2500MHz、 4900MHz ～ 5875MHz |
1 / -1.5 | 2.2 / 2.2 |
| 7488920245 | 7.6 x 3.5 | 2400MHz ～ 2500MHz | 1.3 | 2 |
| 7488960245 | 5.2 x 3.7 | 2400MHz ～ 2500MHz | 0.5 | 2 |
| 7488922455 | 5.2 x 3.7 | 2400MHz ～ 2500MHz、 5000MHz ～ 6000MHz |
3 / 3.3 | 2 / - |
| 74889102450 | 9.0 x 2.0 | 2400MHz ～ 2500MHz | 3 | 2 |
| 74889302450 | 3.2 x 1.6 | 2400MHz ～ 2500MHz | 0.5 | 2 |
| 74889502450 | 5.2 x 2.1 | 2400MHz ～ 2500MHz | 3.4 | 2 |
| 74889402450 | 7.0 x 2.0 | 2400MHz ～ 2500MHz | 2.7 | 2 |
| 74889302451 | 3.2 x 1.6 | 2400MHz ～ 2500MHz | 0.5 | 1.6 |
アプリケーションノート
アプリケーションノートのリンクはこちらから
ウルトエレクトロニクス社の特長
ドイツの ウルトグループの中核企業で欧州最大の受動部品メーカーです。
”more than you expect” を合言葉に高い品質とサポートをお客様に提供します。
【主な特長はこちら】
・多くのICメーカーのリファレンスデザインに採用
・小ロット対応
