WE-MAPI （Metal Alloy Power Inductor）とは
- AC/DC損失が少なく高効率
- 広い動作温度範囲 （-40℃～125℃）に対応
- 直流抵抗（Rdc）が低く（最小10mΩ）、かつ大電流にも対応
- 高性能・高信頼性
「WE-MAPI」シリーズの詳細を知りたい方は、こちらをクリックしてください。
WE-MAPIシリーズに5020/5030サイズ、温度拡張品の追加
WE-MAPI（Metal Alloy Power Inductor）に5020、5030のサイズの製品と温度拡張品の4020HTが追加されました。これらのファミリーはAC損失が従来比で約55%抑制されております。また、4020HTは動作温度範囲が-55～150℃の製品で、より厳しい環境でご使用されるお客様のための製品になります。以下に製品のラインナップをご紹介いたします。
製品ラインナップ
5020シリーズ製品ラインナップ
こちらが5020のラインナップになります。出力電流は最大で8.8Aを実現しております。
| 型名 | インダクタンス（μH） | 直流抵抗typ（mΩ） | 最大直流電流（A） | 飽和電流（A) | 周波数（MHz） | 寸法 (mm) |
| 744383660082 | 0.82 | 8.3 | 8.8 | 11 | 53.5 | 5.4x5.4x2.1 |
| 74438366010 | 1 | 11.4 | 7.8 | 10 | 50 | 5.4x5.4x2.1 |
| 74438366015 | 1.5 | 18.5 | 6.7 | 9.5 | 35 | 5.4x5.4x2.1 |
| 74438366022 | 2.2 | 23.7 | 6 | 9 | 31.5 | 5.4x5.4x2.1 |
| 74438366033 | 3.3 | 33.4 | 5 | 7 | 23 | 5.4x5.4x2.1 |
| 74438366047 | 4.7 | 54.8 | 4.1 | 5.5 | 20 | 5.4x5.4x2.1 |
5030シリーズ製品ラインナップ
こちらが5030のラインナップになります。出力電流は最大で9Aを実現しております。
| 型名 | インダクタンス（μH） | 直流抵抗typ（mΩ） | 最大直流電流IR（A） | 飽和電流（A) | 周波数（MHz） | 寸法 (mm) |
| 74438367010 | 1 | 10 | 9 | 9.6 | 44.5 | 5.4x5.4x3.1 |
| 74438367022 | 2.2 | 14 | 7.5 | 7.5 | 28 | 5.4x5.4x3.1 |
| 74438367033 | 3.3 | 20 | 6.2 | 7.3 | 22 | 5.4x5.4x3.1 |
| 74438367047 | 4.7 | 30 | 5.5 | 5.4 | 18.5 | 5.4x5.4x3.1 |
| 74438367068 | 6.8 | 42 | 4.3 | 5.7 | 15.5 | 5.4x5.4x3.1 |
| 74438367082 | 8.2 | 50 | 4.4 | 5 | 13 | 5.4x5.4x3.1 |
| 74438367100 | 10 | 61 | 3.3 | 4.8 | 13 | 5.4x5.4x3.1 |
4020HTシリーズ製品ラインナップ
こちらが4020HTのラインナップになります。出力電流は最大で9.9Aを実現しております。
| 型名 | インダクタンス（μH） | 直流抵抗typ（mΩ） | 最大直流電流（A） | 飽和電流（A) | 周波数（MHz） | 寸法 (mm) |
| 744383560033HT | 0.33 | 6.5 | 9.9 | 11 | 98 | 4.1x4.1x2.1 |
| 744383560047HT | 0.47 | 7 | 8.5 | 10 | 83 | 4.1x4.1x2.1 |
| 744383560056HT | 0.56 | 7.5 | 8.2 | 9.55 | 72 | 4.1x4.1x2.1 |
| 744383560068HT | 0.68 | 8 | 8.1 | 8.5 | 67 | 4.1x4.1x2.1 |
| 74438356010HT | 1 | 13.5 | 7.2 | 6.5 | 46 | 4.1x4.1x2.1 |
| 74438356012HT | 1.2 | 16 | 5.8 | 6.9 | 45 | 4.1x4.1x2.1 |
| 74438356015HT | 1.5 | 18 | 5.5 | 6.6 | 40 | 4.1x4.1x2.1 |
| 74438356018HT | 1.8 | 26 | 4.6 | 6.2 | 37.5 | 4.1x4.1x2.1 |
| 74438356022HT | 2.2 | 28 | 4.5 | 5.6 | 30 | 4.1x4.1x2.1 |
| 74438356033HT | 3.3 | 45 | 3.6 | 4.8 | 25.5 | 4.1x4.1x2.1 |
| 74438356047HT | 4.7 | 65 | 3 | 3.7 | 18 | 4.1x4.1x2.1 |
| 74438356056HT | 5.6 | 70 | 2.9 | 3.5 | 17 | 4.1x4.1x2.1 |

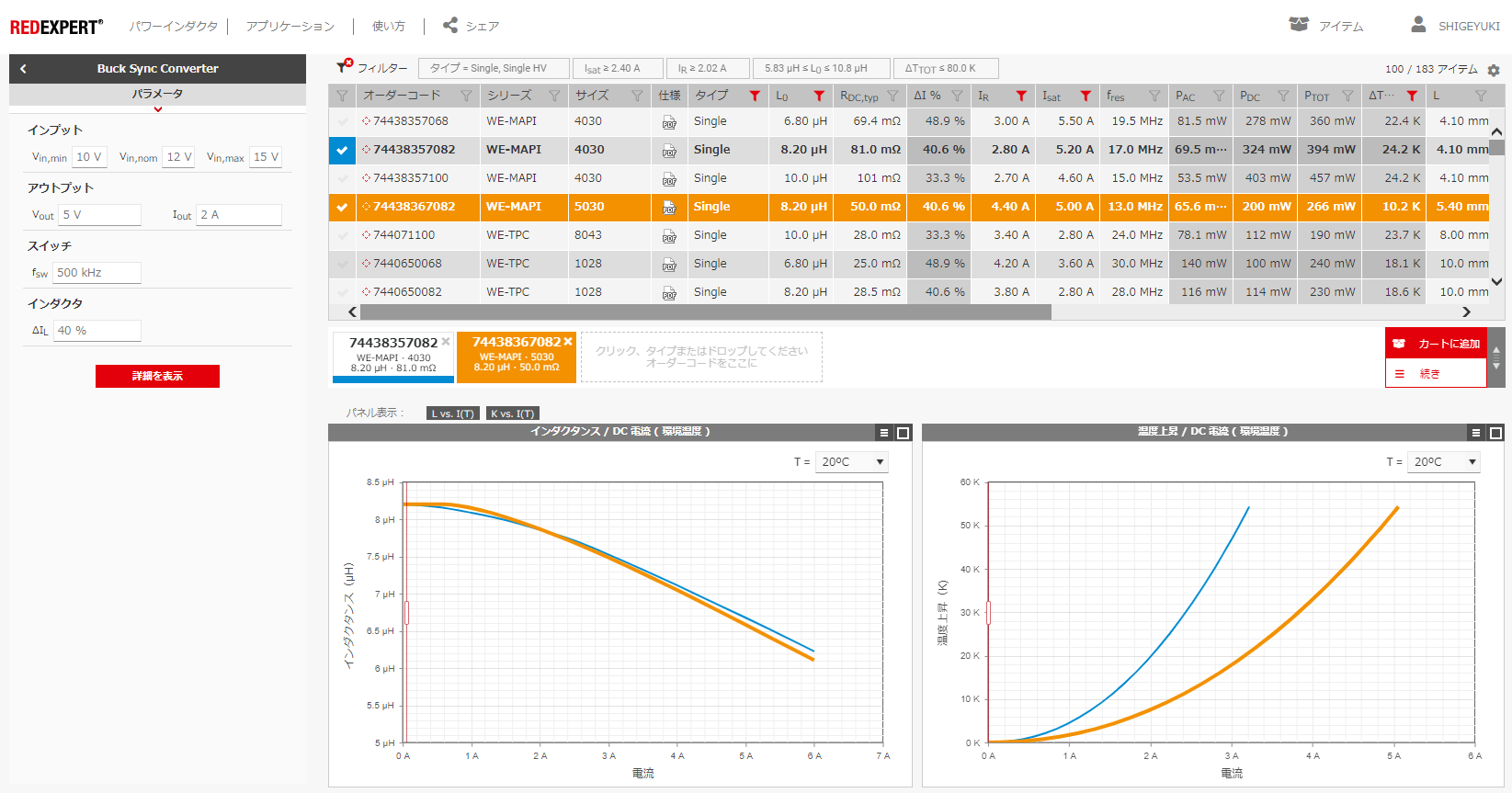

部品検索と特性の波形解析ができる「RED EXPERT」のご紹介
詳しくはこちらのバナーをクリック。
