WLCSP(ウエハーレベルチップスケールパッケージ)のHYPERRAM™はフォームファクターの小型化、単純化を実現

半導体メモリソリューションの世界的リーディングサプライヤーであるウィンボンド・エレクトロニクス株式会社は2020年6月10日、組み込みアプリケーション向けでは過去に例の無い薄型フォームファクターを可能にするWLCSPパッケージをHYPERRAM™ に導入したことを発表しました。

HYPERBUS™ テクノロジーは、2014年サイプレス社によって最初に発表された技術です。他のメモリーのトランスミッシ　ョンおよび制御インターフェースと比較して、HYPERBUS™ はピン数が少ないことが特徴のひとつと言えます。これにより、回路基板のレイアウトがシンプルになり、配線面積が縮小されます。IC設計会社の何社かは、HYPERBUS™ 関連のIPを発表しました。これにより、メモリコントローラーの設計が容易になり、このインターフェースをサポートする製品を提供するチップメーカーが増えています。このトレンドに合わせ、ウィンボンド・エレクトロニクスもHYPERRAM™ 製品を発売しました。

100MHz／200Mbpsで動作する既存の3.0VのHyperRAM(TM)や、166MHz／333Mbpsで動作する1.8V HyperRAM(TM)に比べて、ウィンボンド・エレクトロニクスのHyperRAM(TM)2.0製品の最大周波数は200MHzで、3.0Vまたは1.8Vの動作電圧にて最大データ転送速度400Mbpsを提供します。

また、32Mビット、64Mビット、128Mビット、および256Mビットの容量を取り揃えており、さまざまなアプリケーションに対応します。

さらに、ウィンボンド・エレクトロニクスは以下の通り多様なパッケージオプションを提供します。

・24ボール 8mm×6mm TFBGA：車載および産業機器アプリケーション向け

・49ボール 4mm×4mm WFBGA　：コンシューマー製品向け

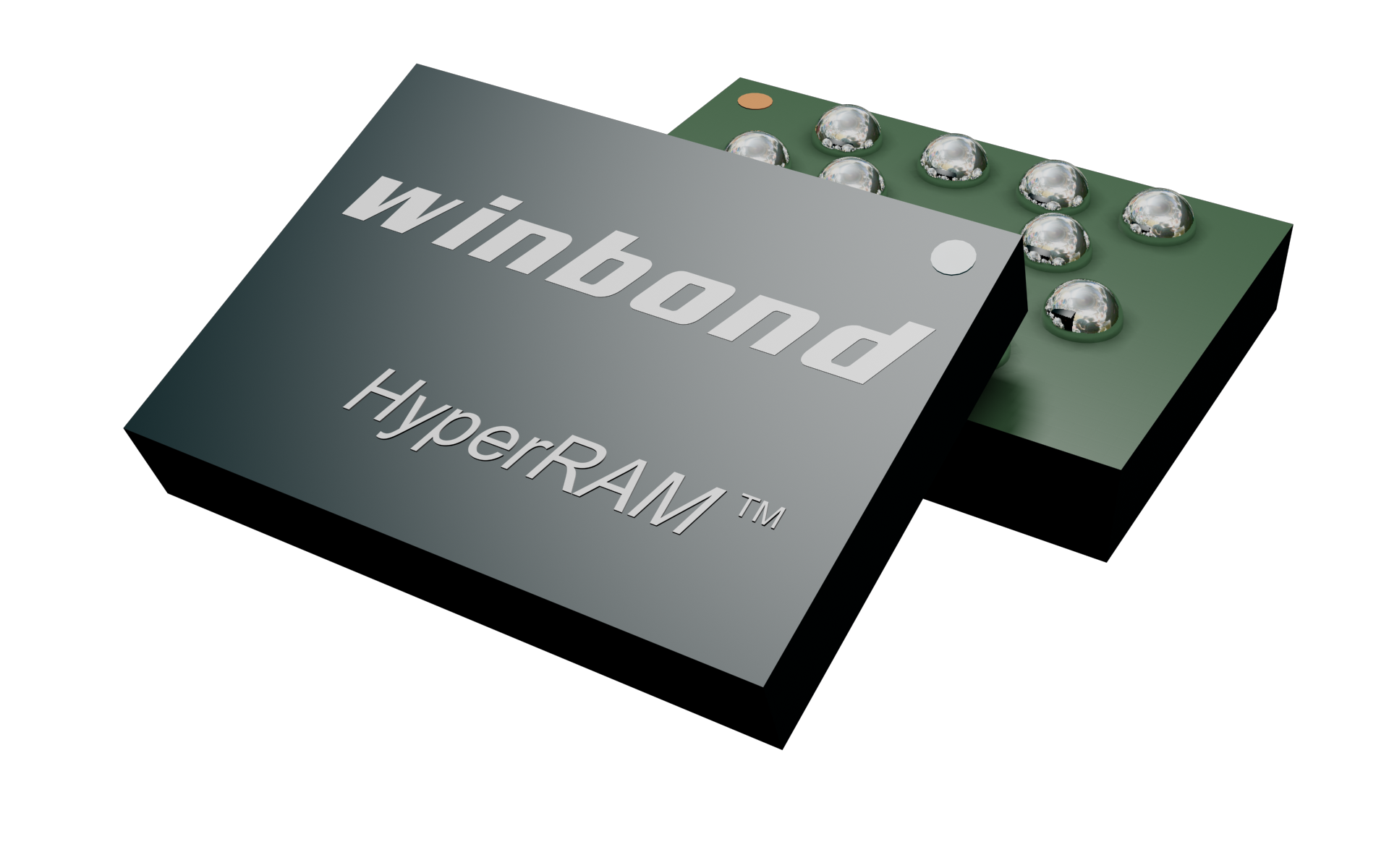

・15ボール 1.48mm×2mm WLCSP (ウエハーレベルチップスケールパッケージ)

・KGD(Known Good Die)

WLCSPは、ウエハー上の個々のSiチップをダイシングした後にパッケージに収める従来のプロセスではなく、先ずウエハーレベル状態でパッケージ化した後、個々のチップを形成する技術のことです。WLCSPの主なメリットとして、ダイからPCBへのインダクタンスを最小に抑えられること、熱伝導性の向上、パッケージサイズの小型化や軽量化、そしてフットプリントの縮小が挙げられます。この特性は、スマートフォンやスマートウォッチ、ウエアラブル機器などモバイル製品の要求を満足します。そしてウィンボンド・エレクトロニクスのWLCSP HYPERRAM™ 製品は、これらのアプリケーションに最適なメモリーソリューションと言えます。
