DCM Thermal Calculator™ DCMシリーズ放熱機構発熱シミュレーションツールユーザーガイド - Vicor

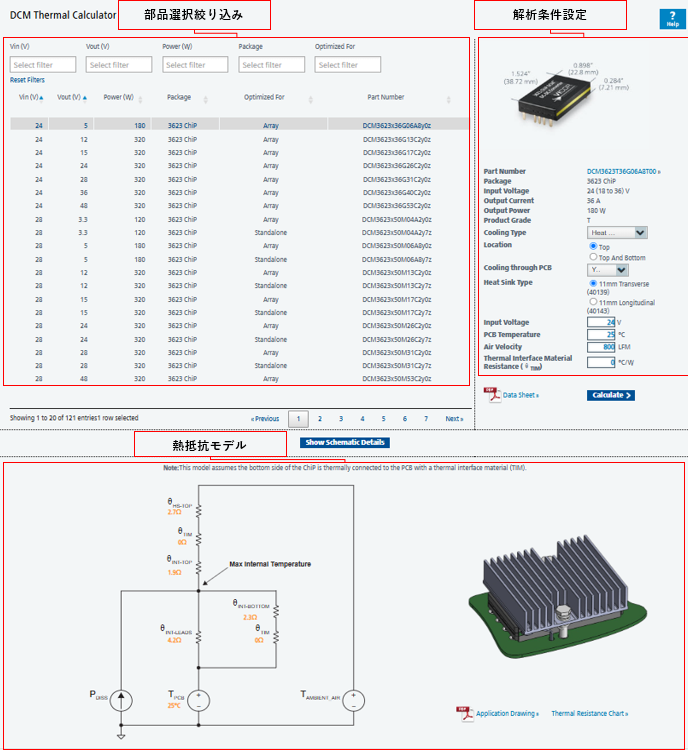

DCM Thermal Calculatorは、DCMシリーズ Chipパッケージ製品の発熱シミュレーションが出来るツールです。入力電圧、出力電圧、電力、パッケージサイズ、オプションで部品仕様を絞り込みすることで、対象製品を選定出来ます。部品を絞り込み後、放熱機構(Heat Sink or Coldplate)、放熱経路、条件（周囲温度、風量）を設定し、多くのパターンでシミュレーションして頂くことで、実機を作成頂く前に検討が可能です。また、熱抵抗モデルでどのような経路で放熱され、熱が伝導していくのか可視化出来ます。本ページをご参照頂きご開発の参考に頂けましたら幸いです。

部品絞り込み

以下の設定項目を選択し、部品の絞り込みを行います。
①Vin;入力電圧(部品毎 typ入力と動作範囲から選択)
②Vout;出力電圧(部品毎 typ出力とトリミング範囲から選択)
③Power;電力(35～600W)
④Package;パッケージ(2322 or 3623 or 4623_Chipから選択)
⑤Optimized For オプション(Array or Standalone or Array/Standaloneから選択)

解析条件設定

以下の設定項目を選択し、条件の絞り込みを行います。

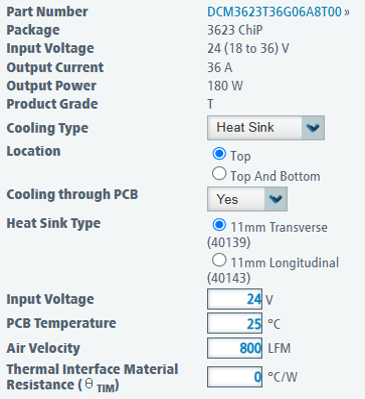

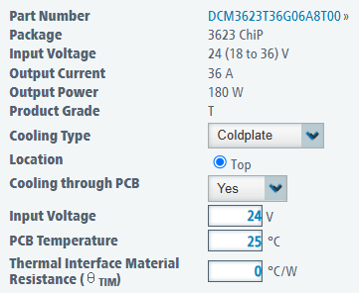

⑥Cooling Type;放熱機構の選択(Heat Sink or Coldplate)
⑦Location;放熱面の選択(天面 or 天面と下面)
⑧Cooling through PCB;基板冷却(基板温度設定)
⑨Heat Sink Type;ヒートシンクの種類を選択
⑩Input Voltage;入力電圧の設定

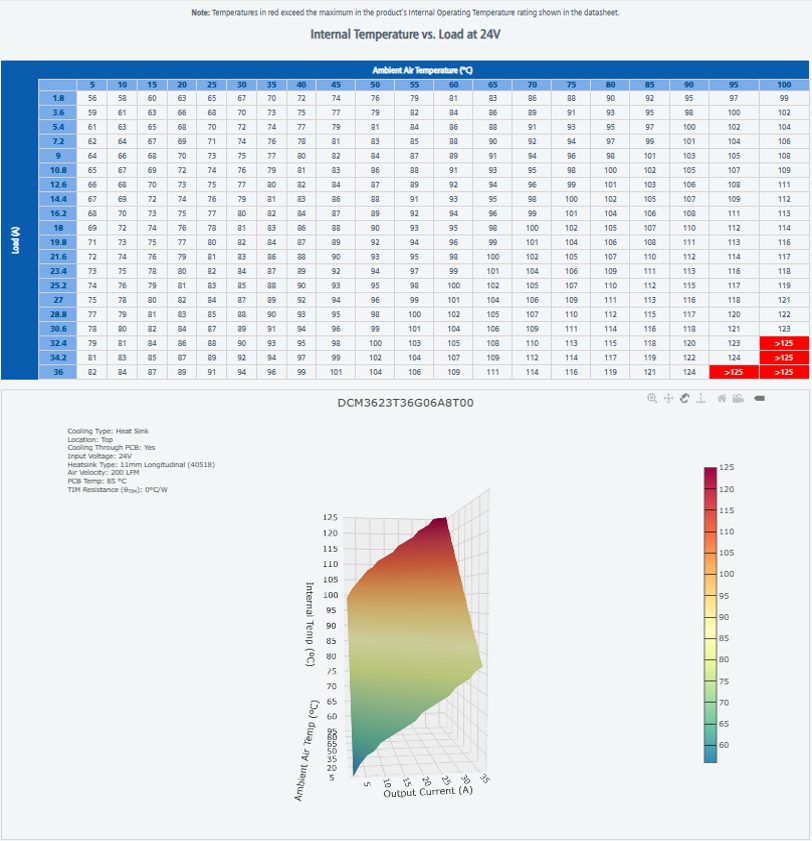

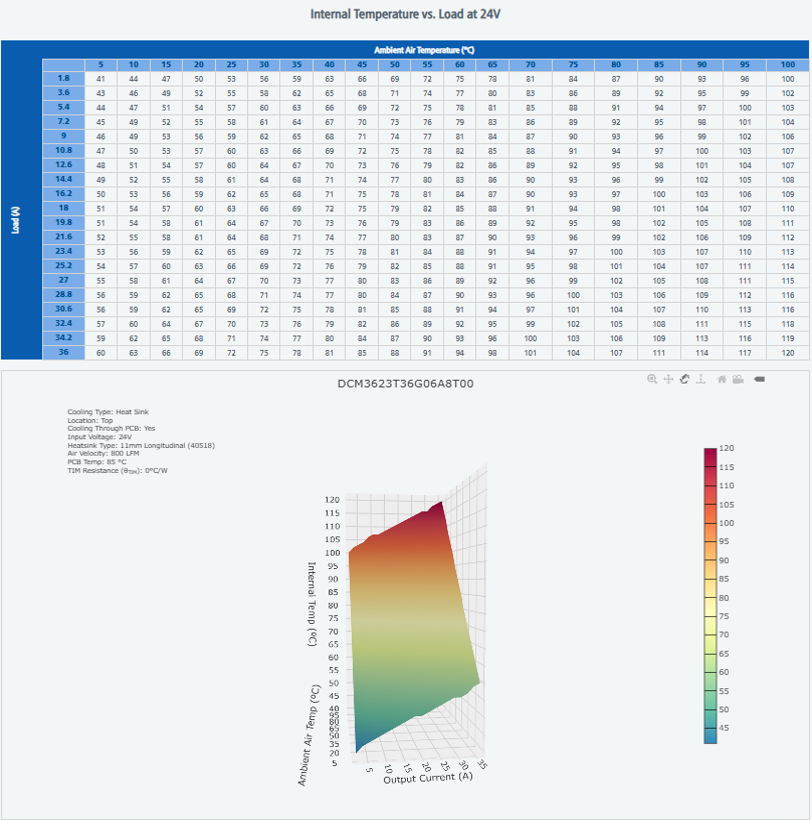

⑪Air Velocity;風量の設定
⑫Thermal Interface Material Resistance(Θtim);放熱材料の熱抵抗設定
