製品概要

PRM3735は、31～58VDCの広範囲入⼒を最大2.5kWの出⼒電⼒で安定化された48VDC出⼒に変換する高効率レギュレーターです。
ZVS昇降圧トポロジにより、高い変換効率で高スイッチング周波数動作を実現します。
高いスイッチング周波数により、リアクタンス部品のサイズを縮⼩し、高い電⼒密度を実現します。
SM‑ChiP パッケージは、平⾯の熱インターフェース領域と優れた熱伝導性を備え、
標準のピックアンドプレースおよび表⾯実装アセンブリ プロセスと互換性があります。

製品特徴

■機能と利点
•広い入⼒範囲 31 – 58VDC
•広い出⼒範囲 36 – 54VDC
• 99.2%のピーク効率（48V入⼒、48V出⼒）
•最大2.5kWの連続運転
• 262.4kW/Lの電⼒密度
•熱的に優れたSM‑ChiPパッケージ
• PMBus®対応テレメトリー
•バッテリー充電⽤の定電流動作
• AECQ‑100認定Vicorコントローラーを内蔵

パッケージ

■SM-ChiPパッケージ
• 36.6 x 35.4 x 7.4mm SM‑ChiP™
• 重量:40g

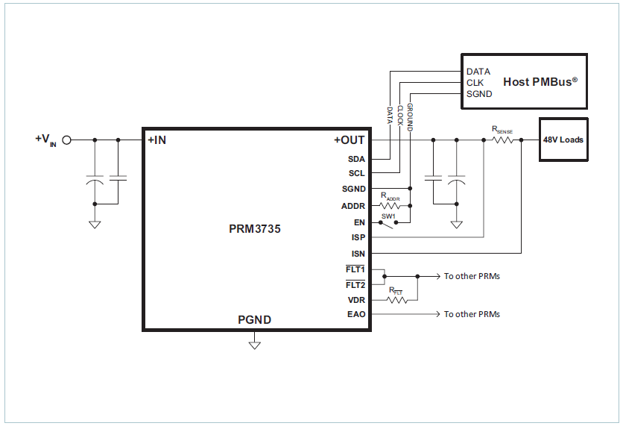

回路構成例

製品一覧

アプリケーション

・電気自動車とマイルドハイブリット車

・分散型アーキテクチャー
