産業機器
ポータブルX線システム

新たな固体X線技術により、医療用X線スキャナの携帯性とバッテリー駆動性が向上し、医療従事者はあらゆる場所で患者を検査できるようになります。医療用X線撮影には通常、高強度の放射線エネルギーの短いパルスが必要ですが、このエネルギーはスーパーキャパシタ(この場合は28Vに充電)に蓄えられ、X線ダイオードに供給されます。通常、この28Vは複数のリチウムイオン電池を直列に接続して供給されます。しかし、携帯型アプリケーションでは、このタイプのバッテリーアレイと充電システムは大きすぎて重すぎます。主な目標は以下のとおりです。
・重くてかさばる複数セルのバッテリーソリューションに代わるソリューションを見つけること
・スーパーキャパシタを急速充電するには、高電流パルスが必要
・再充電の必要性を最小限に抑えるための長いバッテリー寿命

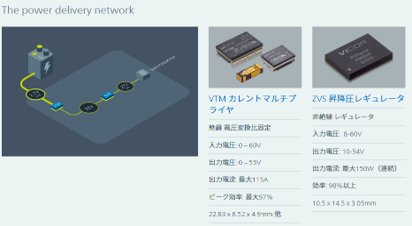

Vicor VTMを逆方向に動作させ、2.7V入力を昇圧して94%以上の効率で公称32Vレールを供給しました。スーパーキャパシタ充電回路では、ZVS昇降圧コンバーターが32Vを安定化し、必要な電流制限を提供しました。このアーキテクチャはわずか8.6cm²のフットプリントで実現しました。このパワーチェーンを解析するには、Vicor Whiteboardオンラインツールをご利用ください。

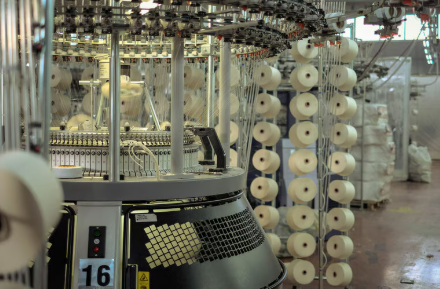

織機

織機は、紡績された綿糸を織り合わせて織物を作ります。織機メーカーは、機器のサイズとコストを削減すると同時に、機器の柔軟性を高め、エンドユーザーが布の重さ、模様、スタイルを迅速に変更できるようにする方法を模索しています。主な目標は以下のとおりです。
・ステッピングモーターの電源をモーター駆動アセンブリに統合し、システムのサイズとコストを削減する
・現場で織機に新機能を追加できるようソリューションを拡張する
・AC入力PFC規格に準拠する

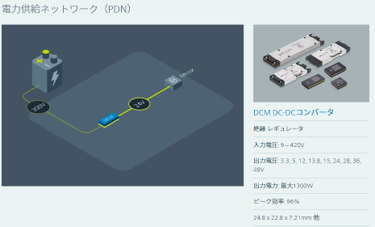

織機の電源は3相115V交流電源で、これを整流して300V直流電源を供給しました。整流器の後段に入力電圧範囲の広いDCM DC-DCコンバータを接続することで、ホールドアップコンデンサを完全に排除しました。この電力系統を解析するには、Vicor Whiteboardオンラインツールをご利用ください。
