製品概要
PFM は、Vicor独自のVIAパッケージの、薄型のAC-DCコンバーターです。このパッケージのコンバーターを使うことで、システムの放熱設計が容易にできます。
一般的なAC-DCコンバーターと比較して、PFM は幅が1/2以下、高さが1/3以下と、非常に小さく省スペースです。
製品特長
• 出力： 最大400W
• 効率： 最大92%
• アクティブ型力率改善回路
（ほとんどの入力 ・ 負荷条件で力率0.95以上）
• シャーシマウント
• 製品グレードと 動作温度範囲
- C-Grade: –20 ～ 100°C
- T-Grade: –40 ～ 100°C
• 小型 ・ 薄型
• 製品の省スペース化が可能
• 両面から放熱できるため、放熱設計が容易

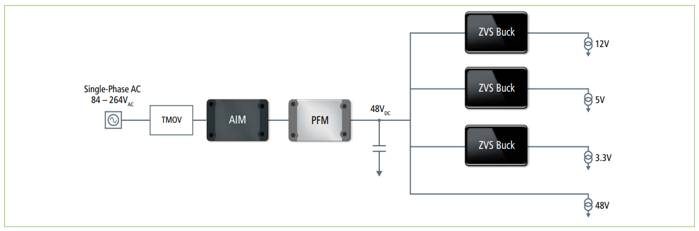

• AIM™ （VIAパッケージの整流器 ・ Class B 電源システム向け
EMIフィルター）と組合せて使用

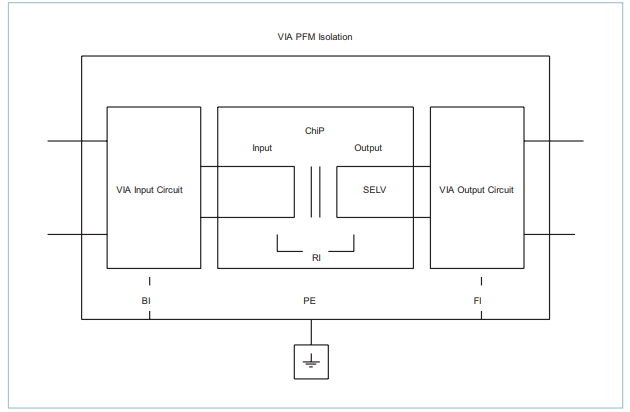

内部構成図

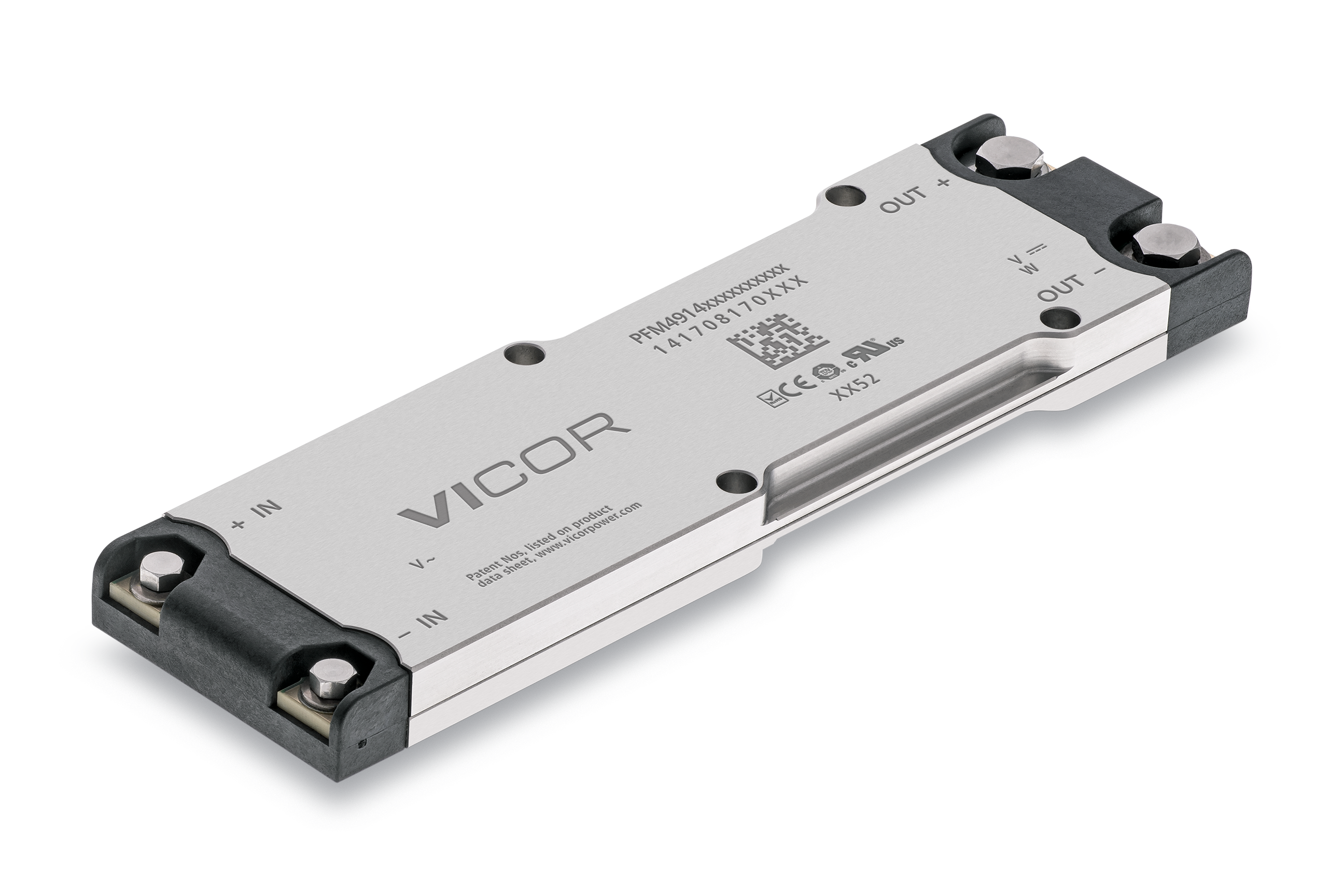

パッケージ
AC/DC Module；VIA Chassis

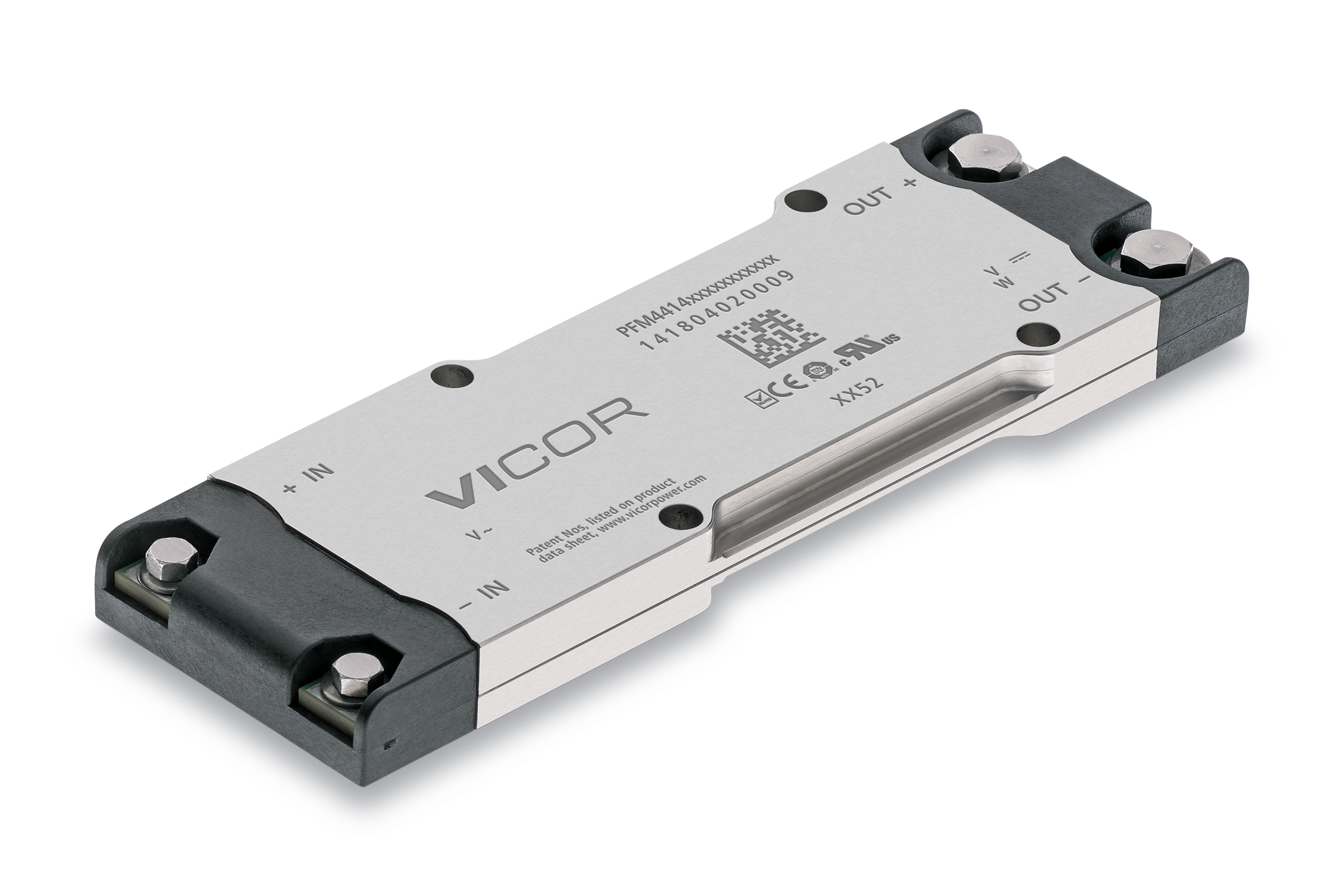

PFM4414 ；110.55 x 35.54 x 9.40mm
PFM4914 ；124.75 x 35.54 x 9.40mm

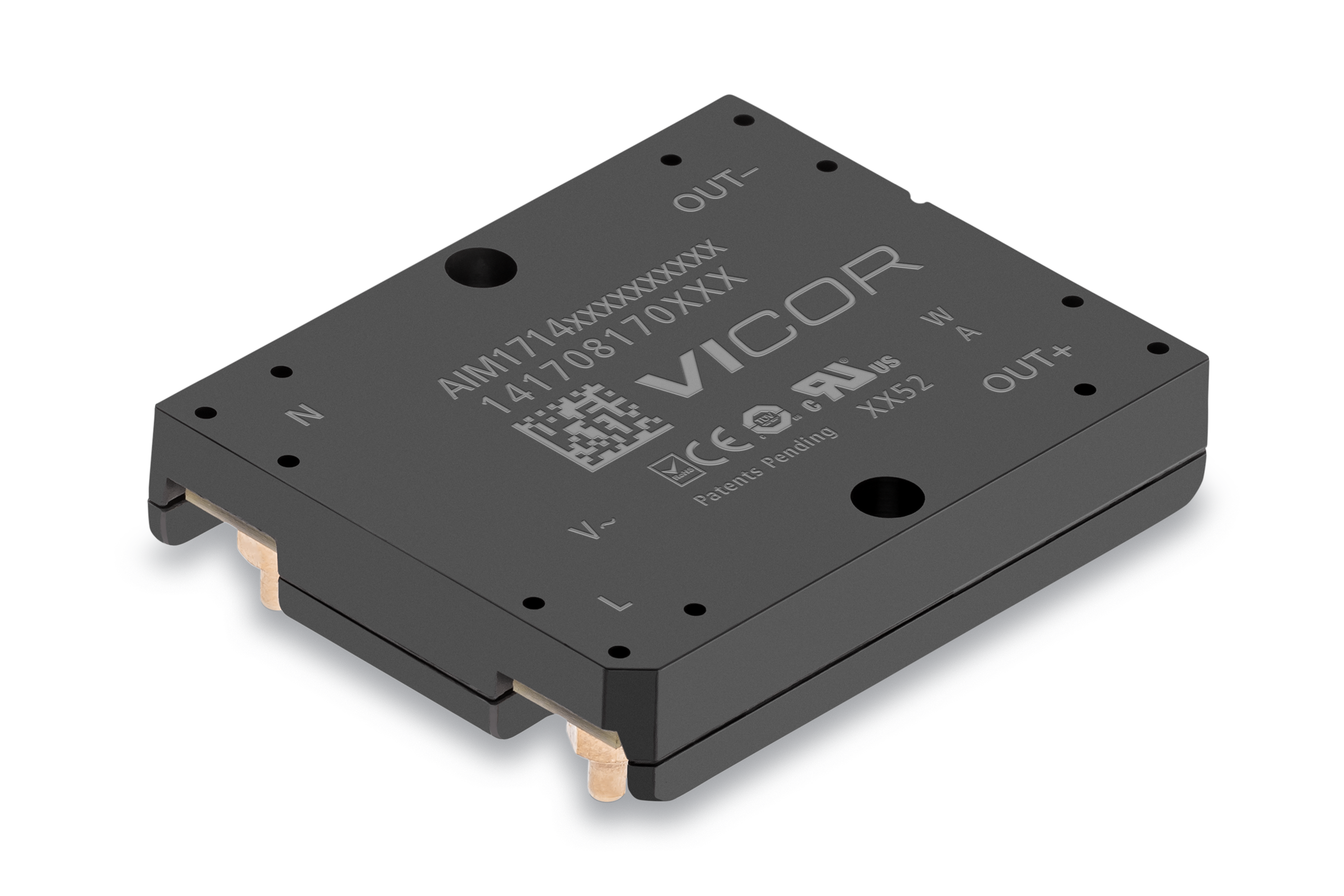

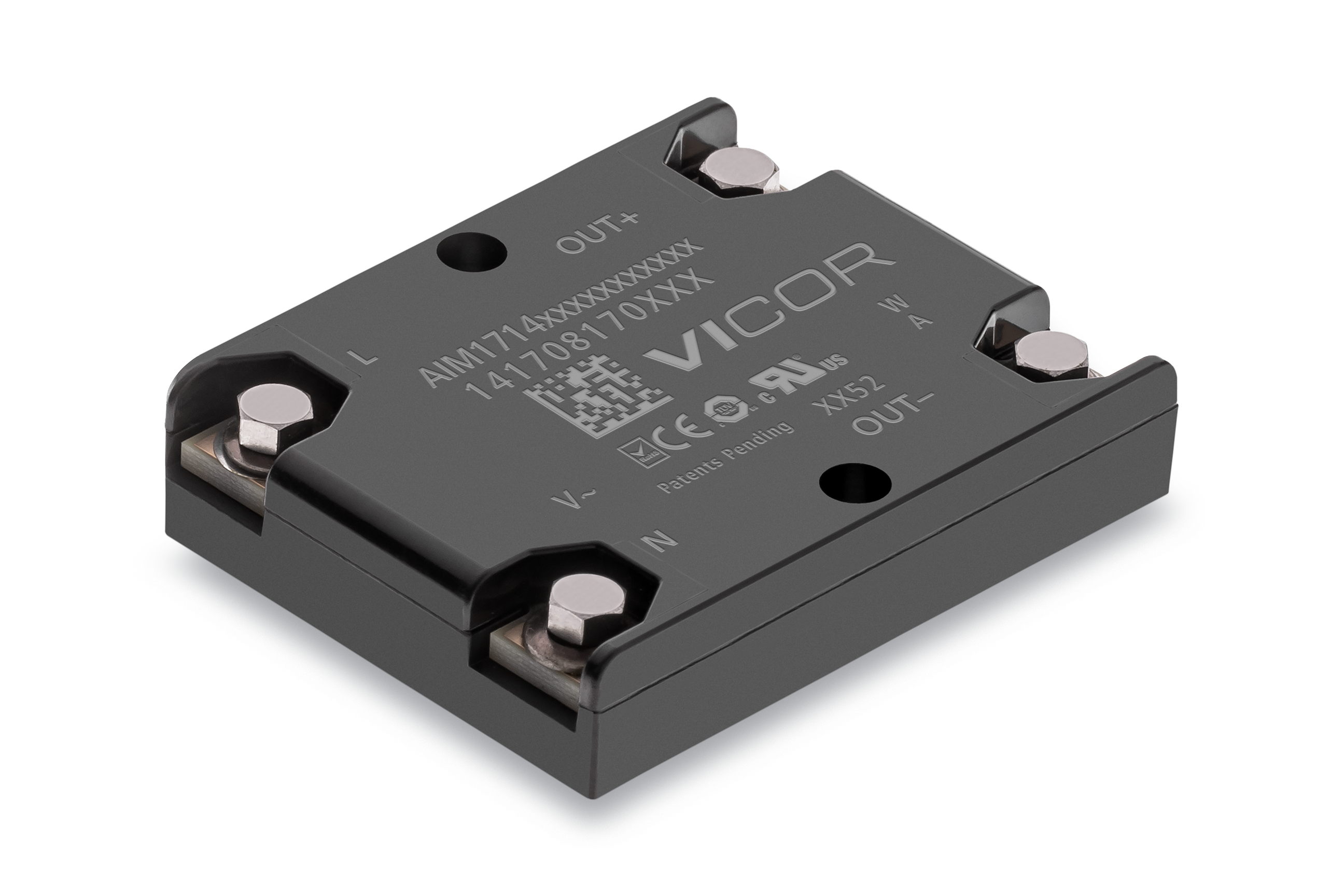

フィルター；AIM1714
Chassis Mount;44.6 x 35.5 x 9.3mm
PCB Mount;44.6 x 35.5 x 9.3mm

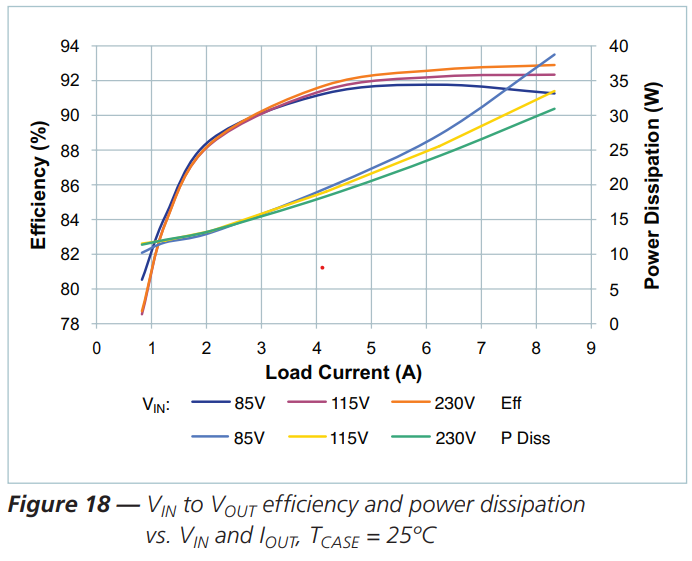

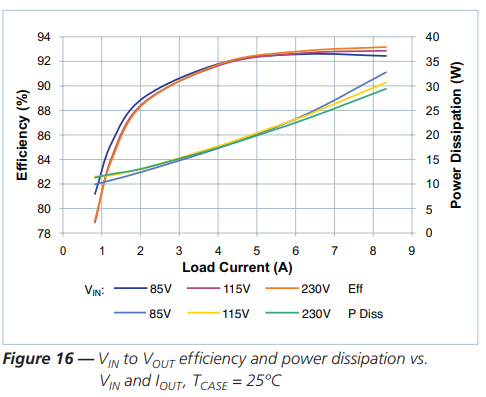

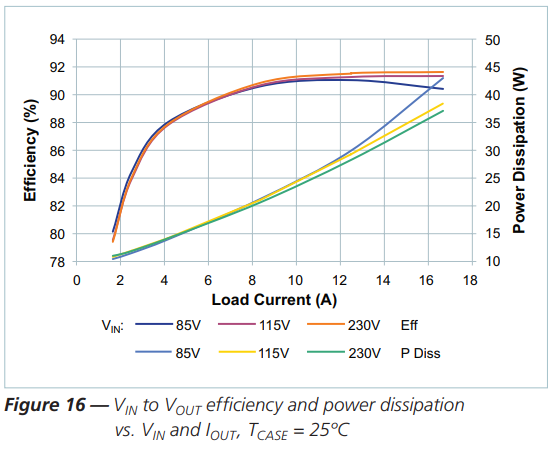

効率
効率 90%以上を達成
PFM4414VB6M24D0CA0 24V出力
PFM4414VB6M48D0CA0 48V出力
PFM4914VB6M24D0CA0 24V出力
PFM4914VB6M48D0CA0 48V出力
製品ラインナップ
|
入力電圧 |
出力電圧 |
出力電圧 |
実装方式 |
パッケージ |
制御ｲﾝﾀｰﾌｪｲｽ |
温度 |
サイズ |
| 85-264 | 24.0V | 400W | Chassis Mount |
4414 VIA | Always On |
－20 ～ 100℃ |
110.55 x 35.54 x 9.40mm |
| 48.0V | |||||||
| 24.0V | 4914 VIA | 124.75 x 35.54 x 9.40mm | |||||
| 48.0V |
製品採用事例

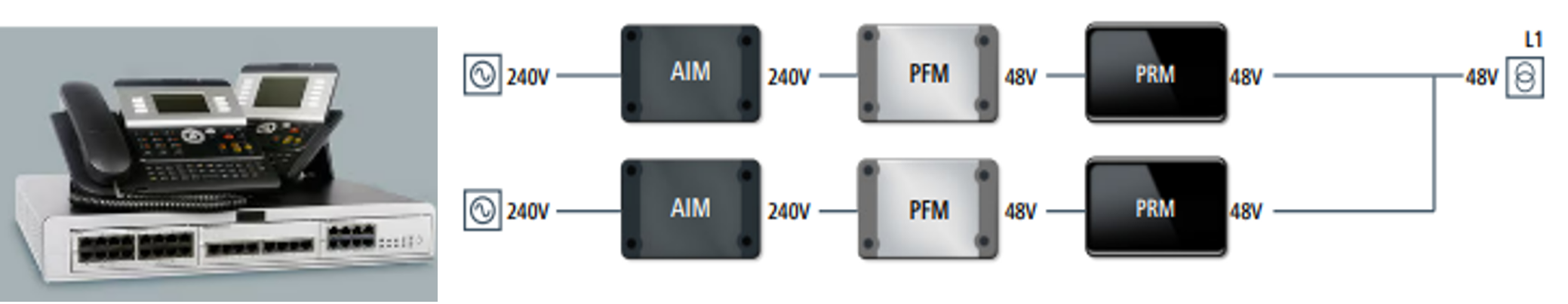

Flexible Telephone System

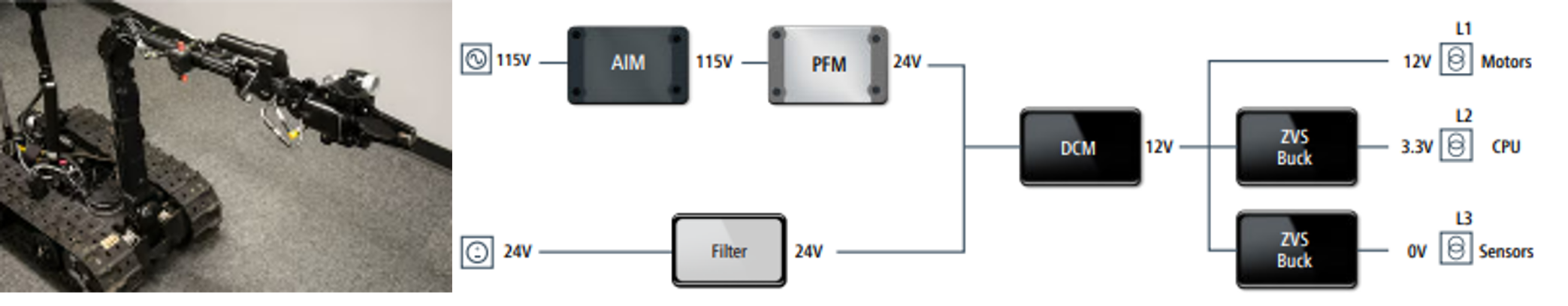

Tethered Robot
お問い合わせ
本製品に関してご質問などございましたら、是非お問い合わせください。
