非絶縁バス コンバーター モジュール (NBM) は、高効率、高電力密度、小型、軽量を必要とする設計向けに電圧変換と電流増幅を提供する電力コンポーネントです。

製品概要

非絶縁バス コンバーター モジュール (NBM) は、高効率、高電力密度、小型、軽量を必要とする設計向けに電圧変換と電流増幅を提供する電力コンポーネントです。

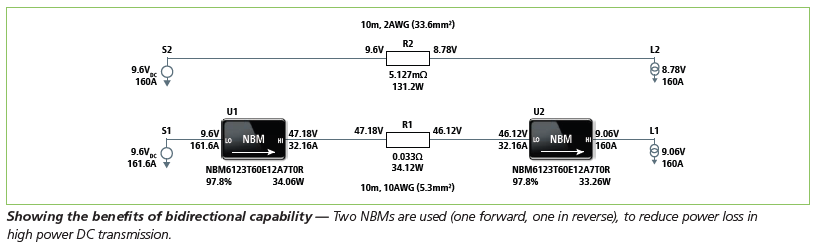

双方向機能を備えているため、NBM は内部オートトランスの巻数比 (1:3 または 1:5 など) に応じて入力電圧を降圧または昇圧できます。
その後、降圧または昇降圧レギュレーターを NBM 出力に接続して、特定のシステム負荷に必要な調整電圧を提供できます。
Vicor 共振正弦波振幅コンバーター (SAC™) トポロジを利用する NBM は、高周波ゼロ電圧スイッチング (ZVS) とゼロ電流スイッチング (ZCS) を活用して、低ノイズと高速過渡応答で比類のない効率と電力密度を実現します。
さらに、NBM の AC インピーダンスは低く、ほとんどの下流レギュレーターの帯域幅を超えているため、通常はレギュレーターの入力に配置されるバルク キャパシタンスを NBM の高電圧入力に配置できます。
これにより、バルク キャパシタンスの要件が軽減され、ボード領域とシステム コストが節約されます。
ChiP パッケージで提供される NBM は、現代の電力システム設計の厳しい要件を満たす比類のないパフォーマンスを提供します。

製品特長

■6123 Chip
•入力電圧; 36~46V または 36~60V
• ピーク効率: 最大 98.2%
• 高電力密度: 最大 3600W/in³
• 双方向動作可能
• 高電力出力の為に、入力および出力の並列接続
• スルーホール ChiP パッケージ

■2317 SM Chip
=共通=
• ピーク効率 97.9%
• 双方向起動および定常動作
• マルチ kW アレイの並列動作
• OV、OC、UV、短絡、サーマル シャットダウン
=65A 製品=
• 最大 6.4kW/in3 の電力密度
• 最大連続出力電力: 800W
 最大 1kW、2ms のピーク電力能力
• 定格出力電流、ステップダウン動作
 65A 連続,100A 過渡、最大 2ms
• 定格出力電流、ステップアップ動作
 16.25A 連続,25A 過渡、最大 2ms
=80A 製品=
• 最大 8kW/in3 の電力密度
• 最大連続出力電力: 1000W
 最大 1.5kW、2ms のピーク電力能力
• 定格出力電流、ステップダウン動作
 80A 連続,120A 過渡電流、最大 2ms
• 定格出力電流、ステップアップ動作
 20A 連続,30A 過渡電流、最大 2ms

パッケージ

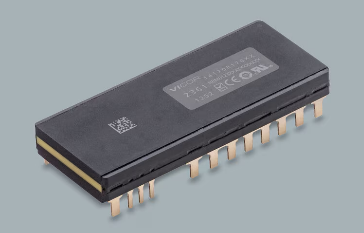

6123 CHIP
61.00 x 25.14 x 7.21mm

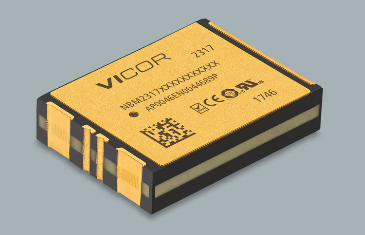

2317 SM-ChiP
22.83 x 17.34 x 5.182 mm

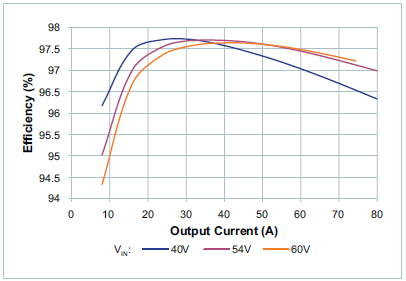

効率

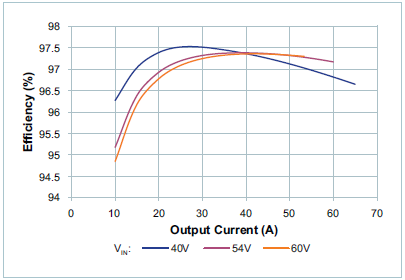

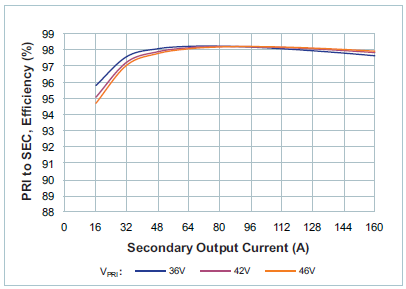

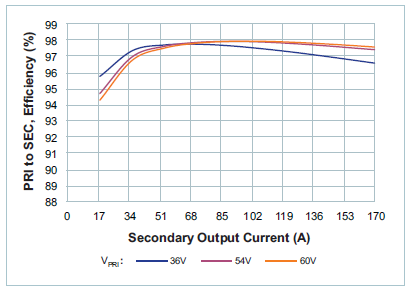

NBM6123x46C15A6yzz 98.2% peak

NBM6123x60E12A7yzz 98% peak

NBM2317S60D1565T0R 97.9% peak

NBM2317S60D1580T0R 97.9% peak

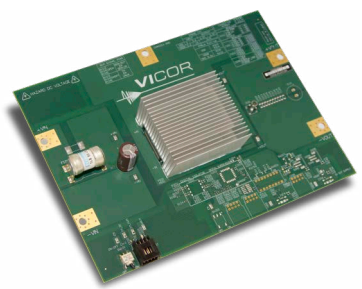

評価ボード

NBM6123

NBM2317

製品ラインナップ

Package
Size
入力電圧範囲(V) 変換比率(K) 出力電圧範囲(V) 最大出力電流(A) 温度グレード 逆接続
2317 SM-ChiP
22.8 x 17.3 x 5.2mm
54V(40-60V) 1/4 13.5V(10-15V) 65A -40 -125℃
80A
6123-ChiP
61.00 x 25.14 x 7.21mm
42V (36 – 46V) 1/3 14.0V(12-15.3V) 160A -55 -125℃
-40 -125℃
 54V (36 – 60V) 1/5  10.8V (7.2 – 12.0V 170A

入力電圧、出力電圧、出力電力、パッケージ、使用方法を選択頂くことで最適製品を選定できます。
詳細はVicor社 HP参照願います。
