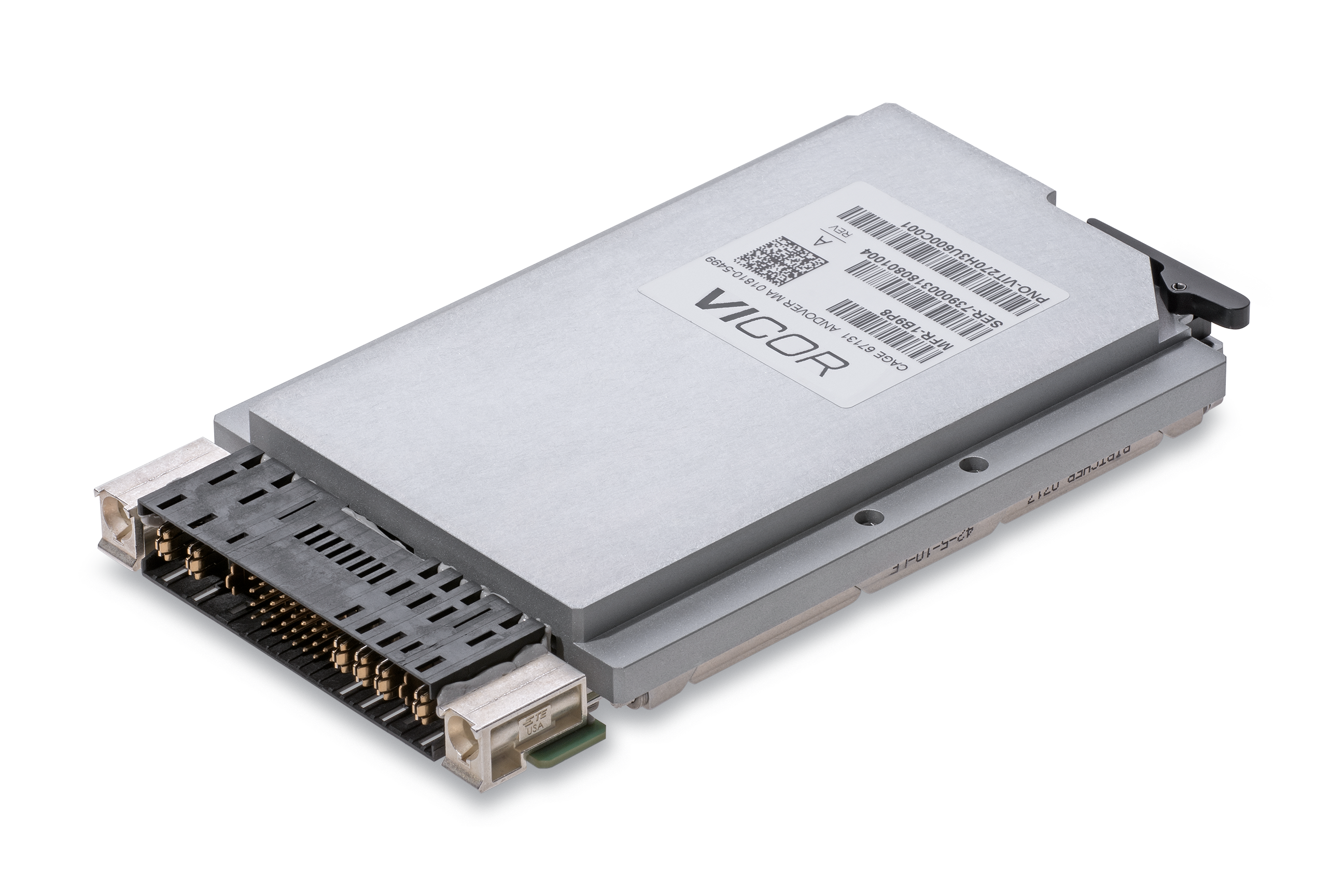

製品概要
出力電圧3.3V～12V、入力電圧28Vもしくは270Vの、厳しい環境に適した堅牢性のある伝導冷却デバイスです。
3Uモデルの出力電力は最大600W、6Uモデルの出力電力は最大1000Wです。
出力電圧や電力レベルをお客様の仕様に合わせてカスタマイズすることも可能です。
この製品シリーズは、MIL-461、MIL-704F規格に適合しています。
さらに、入力電圧28Vの製品は、MIL-1275E規格にも適合しています。
製品特長
■入力電圧:
10 – 45V or 18 – 45V
■出力電圧:
+12V main
and
+3.3V auxiliary
■出力電力:
最大800W
■機能:
3U オープン VPX 電源
伝導冷却
I2C IPMI 46.11 監視および制御
入力電圧逆極性保護
+12V および +3.3V 補助のリモート電圧検知
独自のワイヤレス電流共有による並列操作が可能
■機能続き:
過電流、過電圧、過熱保護
IPC-A-610 クラス 3 アルミ電解コンデンサーなし
有効化、禁止、システムリセット、電源障害制御
■軍事規格準拠:
MIL-STD-704F
MIL-STD-461G
MIL-STD-810G
MIL-STD-1275E
RTCA/DO-160G
パッケージ
・3U(3.9 x 6.6 x 1.0 in)
内部ブロック図

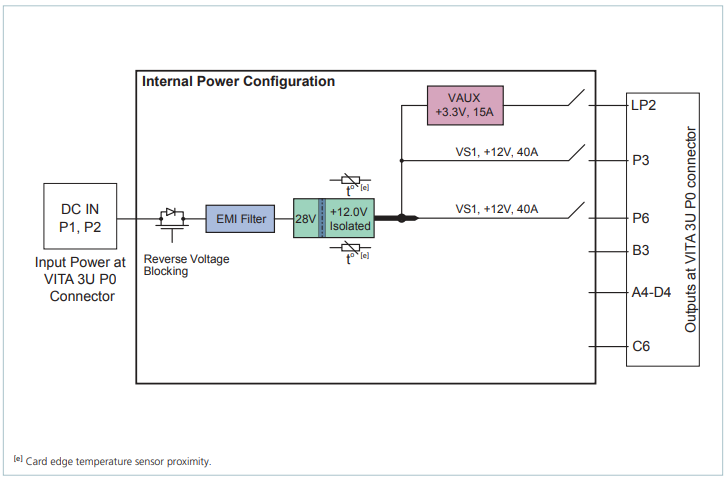

600W_SOS028x3U600y00z

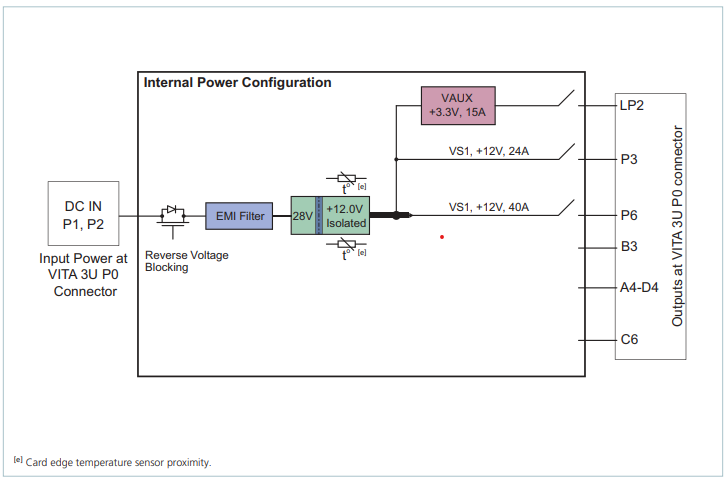

800W_SOS028x3U800yzzz
評価ボード

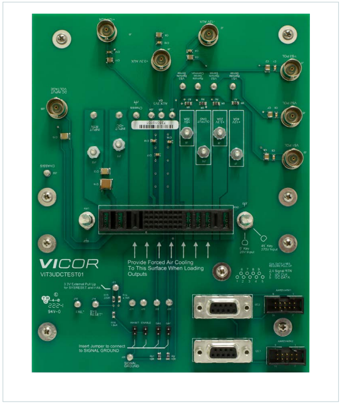

評価ボード単体

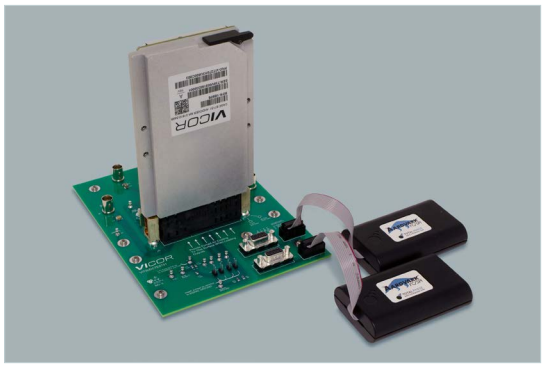

評価環境
SOS028x3U800y000 (ガイド ピン KM1 の取り外しが必要となります。)
製品ラインナップ
| name | Package Size | 入力電圧範囲(V) | 出力電圧範囲(V) | 定格出力電流(A);12V | 定格出力電流(A);3.3V | 電力 |
| SOS028x3U151y00z | 3U | 10-45V | +12V main and +3.3V auxiliary |
10A | 15A | 150W |
| SOS028x3U301yzzz | 22A | 300W | ||||
| SOS028x3U451yzzz | 35A | 450W | ||||
| SOS028x3U300yzzz | 18-45V | 22A | 300W | |||
| SOS028x3U600yzzz | 48A | 600W | ||||
| SOS028x3U600yzzz | 64A | 800W |
