製品概要
出力電圧3.3V～12V、入力電圧28Vもしくは270Vの、厳しい環境に適した堅牢性のある伝導冷却デバイスです。
3Uモデルの出力電力は最大600W、6Uモデルの出力電力は最大1000Wです。
出力電圧や電力レベルをお客様の仕様に合わせてカスタマイズすることも可能です。
この製品シリーズは、MIL-461、MIL-704F規格に適合しています。
さらに、入力電圧28Vの製品は、MIL-1275E規格にも適合しています。
製品特長
■特徴と利点
・スケーラブル OPEN VPX 規格フォームファクタ
・過電流・過電圧・過熱保護
・MIL - STD 704F,461F,810G,1275D規格に適合
・電解コンデンサ不使用
■入力電圧
・18 - 42VDC
・18 - 45VDC
・180 - 420VDC
・3-Phase AC 400Hz
■出力電圧
・+12V @40/70A
・+5V @30/32A
・+3.3V @6/30A
・+12V@1A
・-12V@1A
・+28V @26.78A
■出力電力
・3U/28V入力/(600W total power)
・6U/28V入力(1000W total power)
・3U/270V入力(600W total power)
パッケージ
・3U(3.9 x 6.6 x 1.0 in)
・6U(9.2 x 6.6 x 1.0 in)

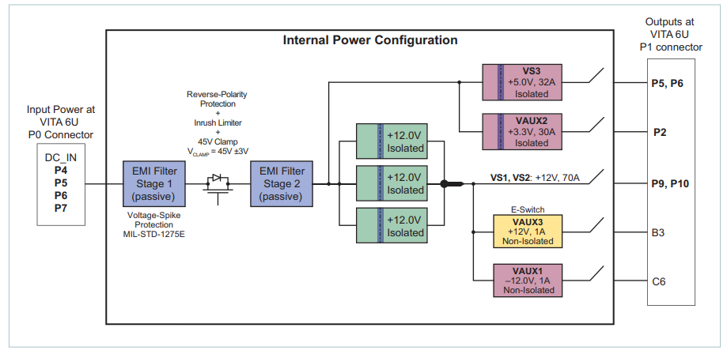

内部ブロック図
VIT028x3U600y000
VIT028x6U1000y000
評価ボード
評価ボード単体

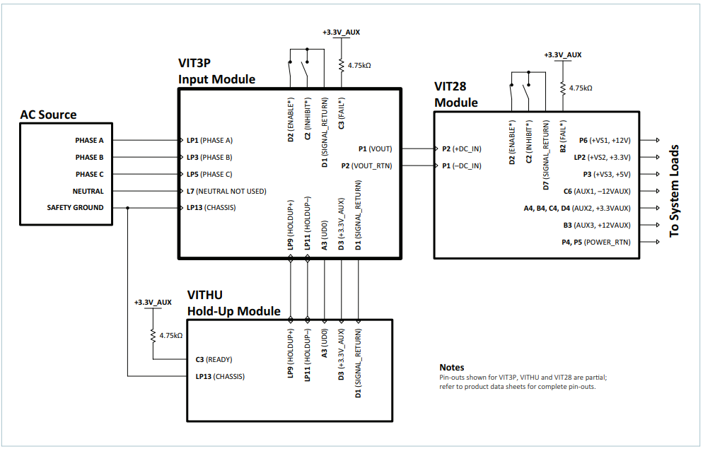

評価環境
詳しくはVicor社のWebサイトを参照ください
製品ラインナップ
| name | Package Size | 入力電圧範囲(V) | V*種 | 出力電圧範囲(V) | 最大出力電流(A) | 電力 |
| VIT028x3U600y000 | 3U | 28 | VS2 | +3.3V | 20A | 600W |
| VS3 | +5.0V | 30A | ||||
| VS1 | +12.0V | 40A | ||||
| VAUX3 | +12.0V | 1A | ||||
| VAUX2 | +3.3V | 6A | ||||
| VAUX1 | -12V | 1A | ||||
| VIT028x6U1000y000 | 6U | 28 | VS3 | +5V | 32A | 1000W |
| VAUX2 | +3.3V | 30A | ||||
| VS1,VS2 | +12V | 70A | ||||
| VAUX3 | +12V | 1A | ||||
| VAUX1 | -12V | 1A | ||||
| VIT270wxx600yzzz | 3U | 270 | VS1 | +12V | 40A | 600W |
| VS2 | +3.3V | 20A | ||||
| VS3 | +5V | 30A | ||||
| VAUX1 | -12V | 1A | ||||
| VAUX2 | +3.3V | 6A | ||||
| VAUX3 | +12V | 1A |
製品採用事例
Upgrade to VITA 62 compliant system required more power
Military & Aerospace Electronics: Military power electronics seeks to increase voltage and efficiency
