製品概要
VTM2313 チップ電流乗算器は高効率(>95%) です。
SAC™(Sine Amplitude Converter™)は、0 ~ 55VDC プライマリ バスで動作し、0 ~ 2.3VDC の低電圧出力を供給します。
正弦波振幅コンバーターは、ほとんどの下流レギュレーターの帯域幅を超える、低い AC インピーダンスを提供します。
したがって、通常負荷における静電容量は、正弦波振幅コンバーターへの入力に配置することができます。
VTM48KP020T095BA0 のKファクターは 1/24 であるため、容量値を 576 分の 1 に減らすことができ、
その結果、基板面積,材料,およびシステム全体のコストダウンが出来ます。
VTM48KP020T095BA0 は、標準のピック アンド プレース アセンブリ プロセスと互換性のある Vicor ChiPパッケージで提供されます。
一体成形された ChiP パッケージは、大きな熱インターフェース領域と優れた熱伝導性により、強化された熱管理を提供します。
VTM48KP020T095BA0 の高い変換効率により、従来のアプローチと比較してシステム全体の効率が向上し、運用コストが削減されます。
VTM48KP020T095BA0 は、Factorized Power Architecture™ の利用を可能にし、変換と配電の損失を低減し、
高密度のポイントオブロード変換を促進することで、効率とサイズの利点をもたらします。
製品特長

■特徴と利点
• 43.2VDC ~ 1.8VDC 95A 電流マルチプライヤー
-標準の 48V または 24V で動作
• PRM™ レギュレーター
-最大55VDC入力
-1/24 の K は最大 95A DC 出力電流を供給します
• 高効率 (>95%) によりシステムのコストが削減されます。
-消費電力
• 高密度 (994A/in3)
• Vicor VTM2313 ChiP™ パッケージにより可能
-システムボードへの低インピーダンス相互接続
• 有効/無効制御を提供します。
-内部温度監視、
-内部電流監視
• ZVS / ZCS 共振正弦波振幅
-コンバータトポロジー
• 最大 10 個のモジュールを並列接続
■代表的なアプリケーション
• コンピューティングおよび通信システム
-インテル VR13.0 プロセッサ仕様に最適化
• 自動試験装置
• 高密度電源
• 通信システム

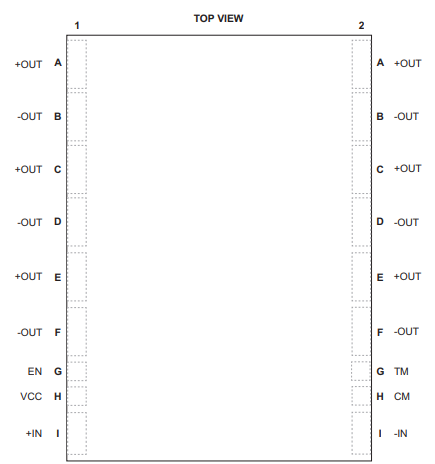

パッケージ

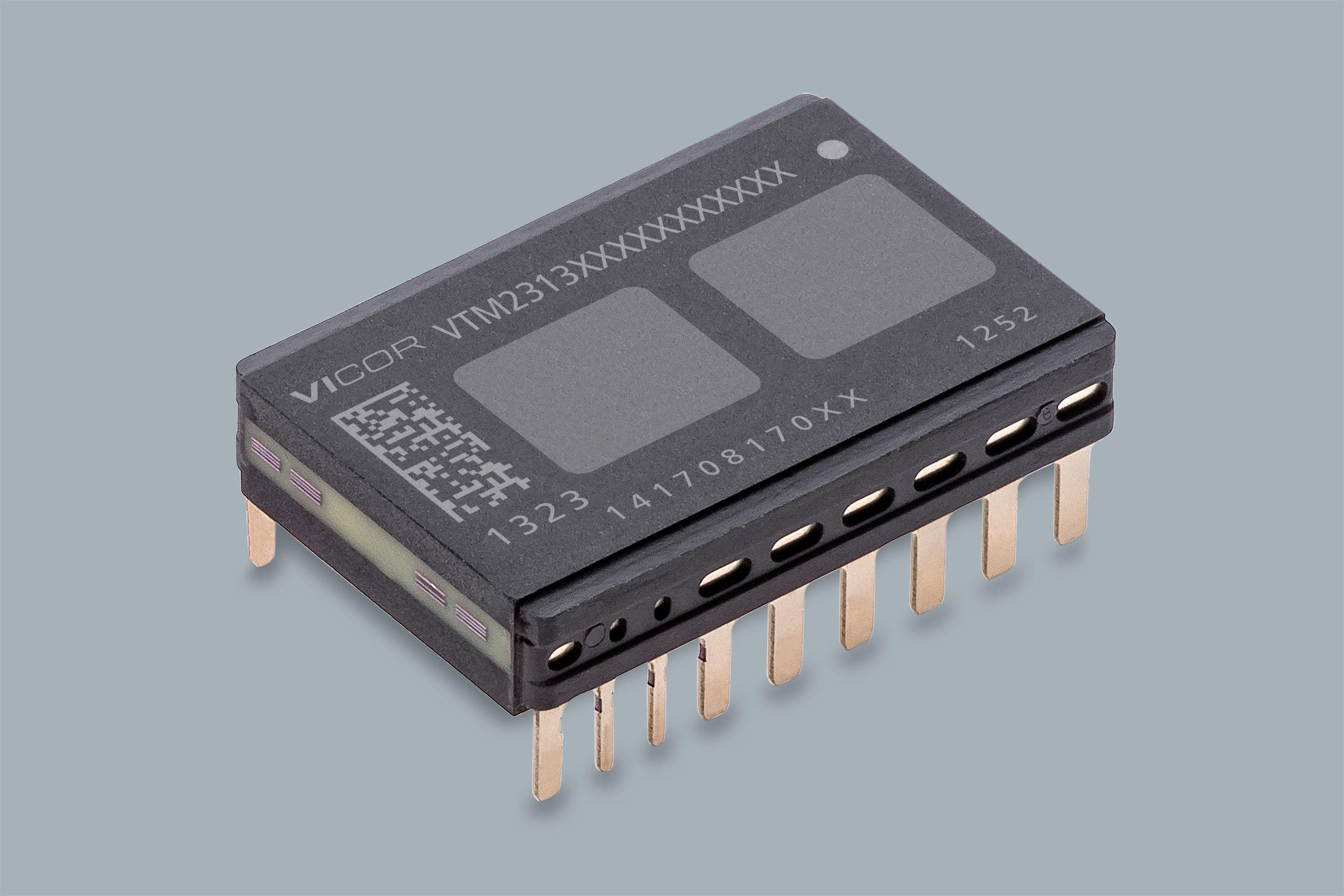

VTM2313 ChiP™; 13.49 x 22.5 x 4.5mm
メーカー製品紹介
詳しくはVicor社のWebサイトを参照ください
その他特性に関して
非絶縁VTM製品の詳細情報の提供には、NDA締結が必要です。詳しくは、是非お問い合わせください。
・効率カーブ
・ブロック図
