製品概要

ZVS 降圧スイッチングレギュレーター PI33/ PI34/ PI35xxシリーズは、独自のゼロ電圧スイッチング（ZVS）技術を採用しており、98%の高い変換効率を実現しています。

制御回路、電力半導体、その他部品が高密度に集積されたSiP(System-in Package)であり、さまざまな仕様に対応した高効率のPoLレギュレーターを構成できます。

シングルワイヤー接続によるカレントシェア機能があり、複数の降圧レギュレーターのインターリーブ動作が可能で、大電力対応ができます。ZVS 技術を使うことで、従来のハードスイッチングの降圧レギュレーターで生じるスイッチング損失を最小限に抑えており、高い変換効率と高い動作周波数を同時に実現しました。スイッチング周波数が高いため、小型の外付けフィルター部品を使えるので電力密度を高くでき、入・出力の変動に対する過渡応答が高速です。

ZVS レギュレーターは入力電圧の全域で、効率を犠牲にすることなく高いスイッチング周波数で動作します。最小オン時間は20nsであり、最大入力電圧60Vまで降圧電力変換が可能です。標準入力電圧が12VIN 、24VIN、48VINのシステム向けがあり、パッケージは共通です。

製品特長

■ 広い入力動作範囲
・ 公称 12VIN (8 – 18VIN)
・ 公称 24VIN (8 – 36VIN および 14 – 42VIN)
・ 公称 48VIN (30 – 60VIN および 36 – 60VIN)
・ -40 ～ 125°C の動作温度範囲
・ -55 ～ 125°C の動作温度範囲
■使い方が簡単。 短い開発時間
・ 内部補償 – 少数の外付け部品
・ 追加の設計や追加の設定は不要
■高効率
・ >96% ピーク 48VIN ～ 12VOUT
・ >96% ピーク 24VIN ～ 12VOUT
・ >95% ピーク 12VIN ～ 5VOUT
・軽負荷・全負荷時の高効率性能
■柔軟で豊富な機能セット
・ 並列接続と単線電流共有
・周波数同期
・ ユーザー調整可能なソフトスタートとトラッキング
■高密度パッケージングプラットフォーム
・ 10 x 14 x 2.5mm SiP LGA
・ 10×10×2.5mm SiP LG

パッケージ

■高密度 SiP (System‑in‑Package)
制御回路、半導体スイッチ、その他の部品が集積されています。

＜LGA SIP＞10 x 14 x 2.5mm
＜LG SIP＞ 10 x 10 x 2.5mm

効率

軽負荷・全負荷時の高効率性能

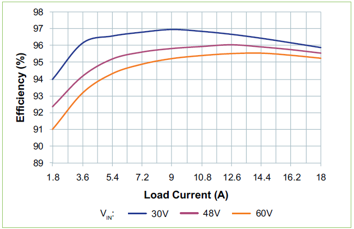

48VIN ～ 12VOUT /PI35xx / ピーク効率>96%を達成

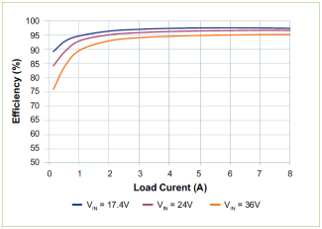

24VIN ～ 12VOUT / PI33xx / ピーク効率>96%を達成

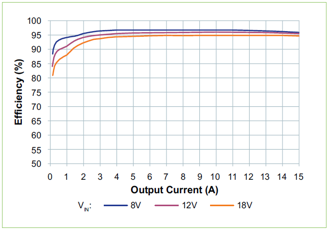

12VIN ～ 5VOUT / PI34xx / ピーク効率>95%を達成

回路構成例

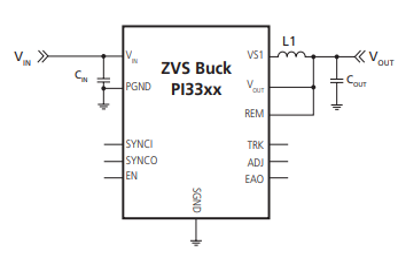

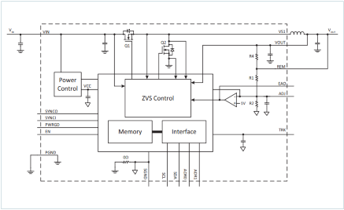

必要最小限の外付け部品を含む回路図

必要な部品を含む外形寸法

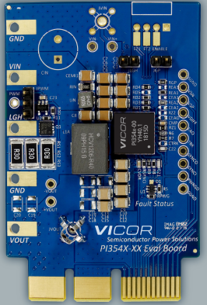

評価ボード

PI33xx

PI34x

詳細はこちらのユーザーガイドをご参照ください。

PI33/34xx-xx_EvalBoard User Guide

PI3542/43-00-EVAL1

PI3543/45/46-00-EVAL1

詳細はこちらのユーザーガイドをご参照ください。

PI35xx-xx_EvalBoard User Guide

製品ラインナップ

入力電圧、出力電圧、出力電力、パッケージ、使用方法を選択頂くことで最適製品を選定できます。
詳細はVicor社 HP参照願います。

関連記事

Vicor社 製品採用事例：

燃料電池ドローン

自走式ロボット
