製品概要

DCM3717とDCM3735 は、40 - 60Vの入力電圧を安定化出力電圧10.0 - 12.5Vに変換する、
非絶縁型レギュレーターのDC‑DCコンバーターモジュールです。
独自の SM‑ChiP™ パッケージで、 特許技術であるゼロ電圧スイッチング (ZVS) 昇降圧コンバーターと、
サイン・アンプリチチュード・コンバーター (SAC™) 技術が使われています。
Vicor のSM-ChiP™ パッケージ技術を使ったことで、モジュールの上面と裏面から放熱する熱抵抗を小さくでき、
フレキシブルな放熱設計が可能です。放熱性能が優れるSM‑ChiP™の電源モジュールを使うことで、
これまで実現できなかったサイズ、重量で高効率の電源システムソリューションを、低コストで素早く構成できます。

製品特長

機能と利点
• 広い入力範囲 40 – 60VDC
• 広い出力範囲 10.0 – 13.5VDC
• 97.0% のピーク効率
• 最大 750W または 62.5A の連続動作
• 最大900Wまたは75Aの過渡ピーク
• スイッチング周波数 >1MHz
• PMBus® 互換テレメトリ
• 内部電圧、電流、温度のシャットダウン
・最大4台まで並列接続可能

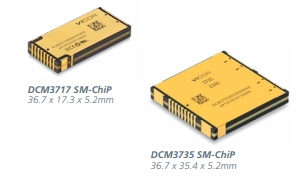

パッケージ

■SM-ChiP™パッケージ
システムボードへの低熱インピーダンス相互接続

回路構成例

製品一覧

アプリケーション

• 高性能コンピュータシステム (HPC)
• 産業用システム
• 電気自動車(DCM3735 は車載グレードあり)
