製品概要
DCM は、絶縁された高効率の安定化 DC-DC コンバータです。
高周波ゼロ電圧スイッチング (ZVS) トポロジーを利用し、安定化されていない広範囲の入力から動作して絶縁出力を生成します。
モジュラー DCM コンバーターとダウンストリーム DC-DC 製品は、効率的な配電をサポートし、さまざまな未調整の電源からポイント オブ ロードまでの優れた電力システム パフォーマンスと接続性を提供します。
DCM ChiP モジュールは、Vicor ChiP パッケージ技術の熱と密度の利点を活用して、上部と下部の熱インピーダンスが非常に低い柔軟な熱管理オプションを提供します。また、DCM VIA モジュールは、統合された EMI フィルタリング、厳密な出力電圧調整、および 従来のブリック アーキテクチャの基本的な設計上の利点を保持しながら、二次参照制御インターフェイスとして使用できます。
製品特長
• 最大 1300W、連続 46.43A
• 96% のピーク効率
• 最大 1244W/in3 の電力密度
• 最大 4,242VDC 絶縁
• ZVS高周波スイッチング
• 電力ディレーティングなしで最大 8 ユニットのアレイ
• 完全に機能する電流制限
• OV、OC、UV、短絡および熱保護
• PMBus®管理またはアナログ制御インターフェース
パッケージ
■ VIAパッケージ
・シャーシまたは PCB マウントのフォームファクタで入手可能
・熱設計の簡素化
・統合フィルタリングを提供
■ VI チップ
・フルとハーフサイズ
・熱設計の簡素化可能な樹脂構造

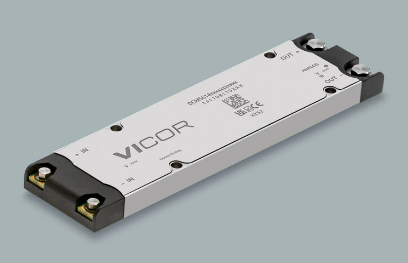

<DCM5614 VIA> 141.43×35.54×9.40 mm

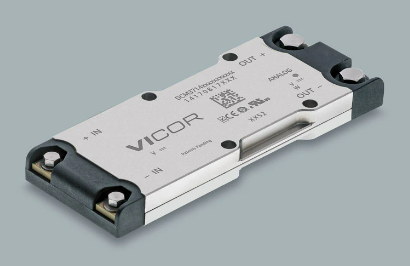

<DCM3714 VIA> 95.1×35.5×9.4 mm
<DCM3414 VIA> 85.9×35.5×9.4 mm

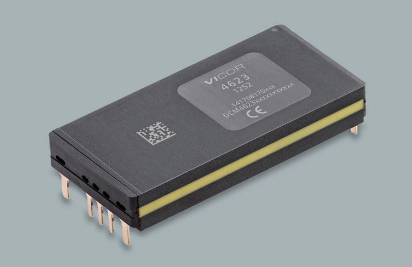

<DCM4623 ChiP> 47.91×22.80×7.21 mm

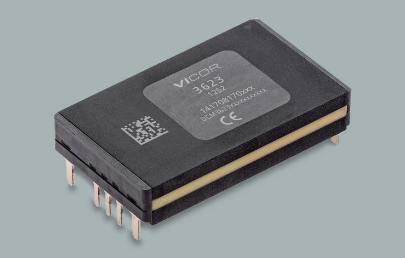

<DCM3623 ChiP>38.72×22.80×7.21 mm

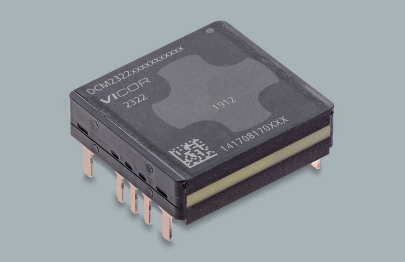

<DCM2322 ChiP> 24.82×22.80×7.21 mm
効率
最大効率:96%を達成

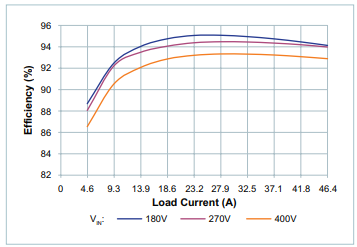

DCM5614VIA Ta=25℃
回路構成例

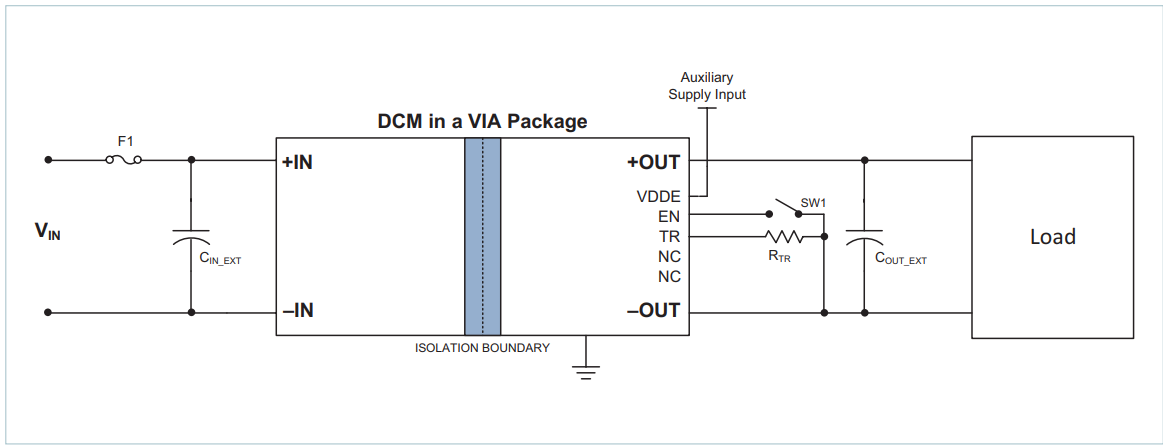

DCM5614xD0H36K3yzz at point-of-load

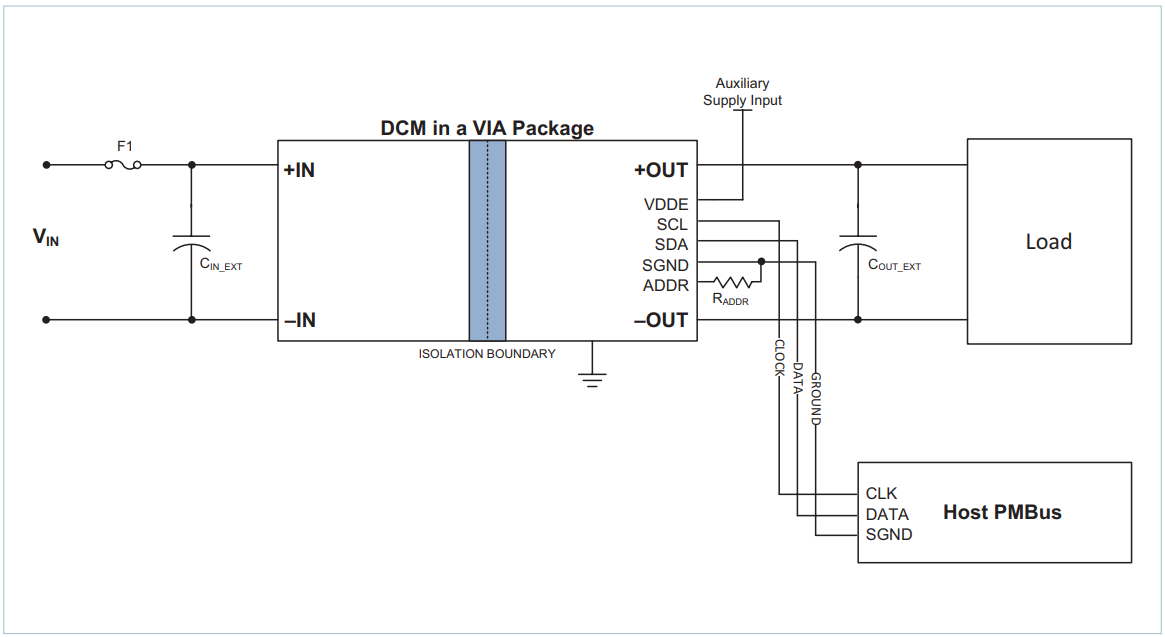

DCM5614xD0H36K3yzz at,connection to PMBus®
詳しくはVicor社のWebサイトを参照ください
評価ボード
DCM3623 evaluation board photo, top side
DCM4623 evaluation board photo, top side
製品ラインナップ
以下リンクより、入力電圧、出力電圧、出力電力、パッケージ、使用方法を選択頂くことで最適製品を選定できます。
また、各パッケージ毎の製品ラインナップご参考下さい。
DCM5614 VIA ラインナップ
Vin Range (nom) | 3.3Vout | 5Vout | 12Vout | 13.8V | 15Vout | 24 Vout | 28Vout | 48Vout |
180-420 (300) | ー | ー | ー | ー | ー | ー | 1300W | ー |
DCM3714 VIA ラインナップ
Vin Range (nom) | 3.3Vout | 5Vout | 12Vout | 13.8V | 15Vout | 24 Vout | 28Vout | 48Vout |
160-420(270) | ー | 250W | 500W | ー | 500W | 500W | 500W | ー |
180-420(300) | ー | ー | 400W | ー | ー | ー | ー | ー |
200-420(300) | ー | ー | ー | ー | ー | 600W | 500W | 500W |
DCM3414 VIA ラインナップ
Vin Range (nom) | 3.3Vout | 5Vout | 12Vout | 13.8V | 15Vout | 24 Vout | 28Vout | 48Vout |
16-50(28V) | ー | 180W | 320W | ー | 320W | 320W | 320W | 320W |
36-75(48) | ー | 160W | 320W | ー | 320W | 320W | 320W | 320W |
DCM4263 Chip ラインナップ
Vin Range (nom) | 3.3Vout | 5Vout | 12Vout | 13.8V | 15Vout | 24 Vout | 28Vout | 48Vout |
180-420 (300) | ー | ー | 400W | 500W | ー | 600W | 500W | 500W |
160-420 (290) | ー | ー | ー | 600W | ー | ー | ー | ー |
120-420 (275) | 110W | 190W | 375W | ー | 375W | 375W | 375W | 375W |
160-420 (270) | 150W | 250W | 500W | ー | 500W | 500W | 500W | 500W |
DCM3623 Chip ラインナップ
Vin Range (nom) | 3.3Vout | 5Vout | 12Vout | 15Vout | 24Vout | 28Vout | 36Vout | 48Vout |
43-154 (110) | 80W | 120W | 240W | 240W | 240W | 240W | ー | 240W |
36-75 (48) | ー | 160W | 320W | 320W | 320W | 320W | 320W | 320W |
9-75 (42) | ー | ー | 80W | 80W | 80W | 80W | ー | 80W |
9-50 (30) | 80W | 80W | 160W | 160W | 160W | 160W | ー | 160W |
16-50 (28) | 120W | 180W | 320W | 320W | 320W | 320W | ー | 320W |
18-36 (24) | ー | 180W | 320W | 320W | 320W | 320W | 320W | 320W |
DCM2322 Chip ラインナップ
Vin Range (nom) | 3.3Vout | 5Vout | 12Vout | 15Vout | 24 Vout | 28Vout | 48Vout |
43-154 | 40W | 60W | 120W | 120W | 120W | 120W | 120W |
14-72 | 35W | 50W | 100W | 100W | 100W | 100W | 100W |
9-50 | ー | ー | 60W | 60W | 60W | 60W | 60W |
