DCNシリーズ
Vicor社のDCM™ シリーズは、広い入力電圧範囲から安定化した電圧を絶縁して出力する絶縁型DC-DCコンバーターです。高周波ゼロ電圧スイッチング(ZVS)技術により、入力電圧範囲全体において高効率で動作し、DCM単体または、下流のPoLコンバーターと組み合わせて使用することで、様々な入力電圧で動作する高性能の配電システムが実現します。
出力電圧レギュレーション±1%の高精度のオプションがあります。VIAパッケージの製品は、EMIフィルタを内蔵しており、出力電圧のレギュレーション精度が高く、2次側から制御するPMBus™ インターフェースを備えています。
下記の3タイプから、電力容量に応じて選択することができます。
1. DCM2322
2. DCM3623
3. DCM4623
最大120W - DCMシリーズで最も小型かつ高電力密度を実現した「DCM2322」

「DCM2322」は、Vicor DCMシリーズ「DCM3623」より小型で電力容量が小さい電源モジュールです。
24.8×22.8×7.2mmと非常に小さなパッケージサイズ、入力電圧範囲43~154V、14~72V、9~50V、出力電力35~120W、最大効率90.5%を実現しています。
電力密度が高く、軽量で取り扱いやすいため、ロボティクス、UAV、産業機器、鉄道、通信、防衛/航空宇宙などの幅広いアプリケーションに適します。

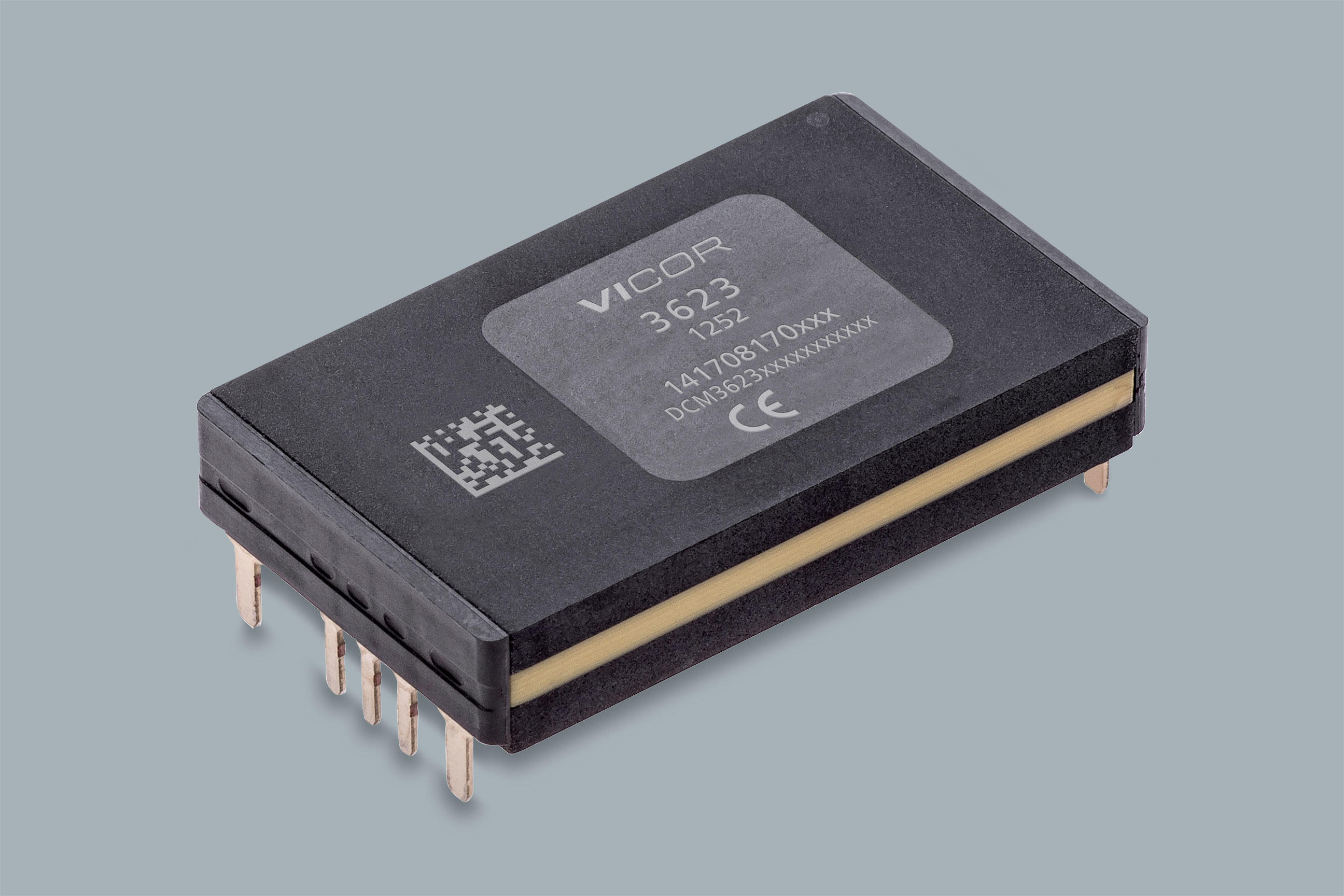

最大320W - 小型・高電力密度を実現した「DCM3623」

「DCM3623」は、38.7x 22.8x 7.2mm、入力電圧範囲9~75V、出力電圧12V、24V、28V、48V、最大効率93%を実現しています。
電力密度が63W/㎤と高く、軽量で取り扱いやすいため、ロボティクス、UAV、産業機器、鉄道、通信、防衛/航空宇宙などの幅広いアプリケーションに適します。

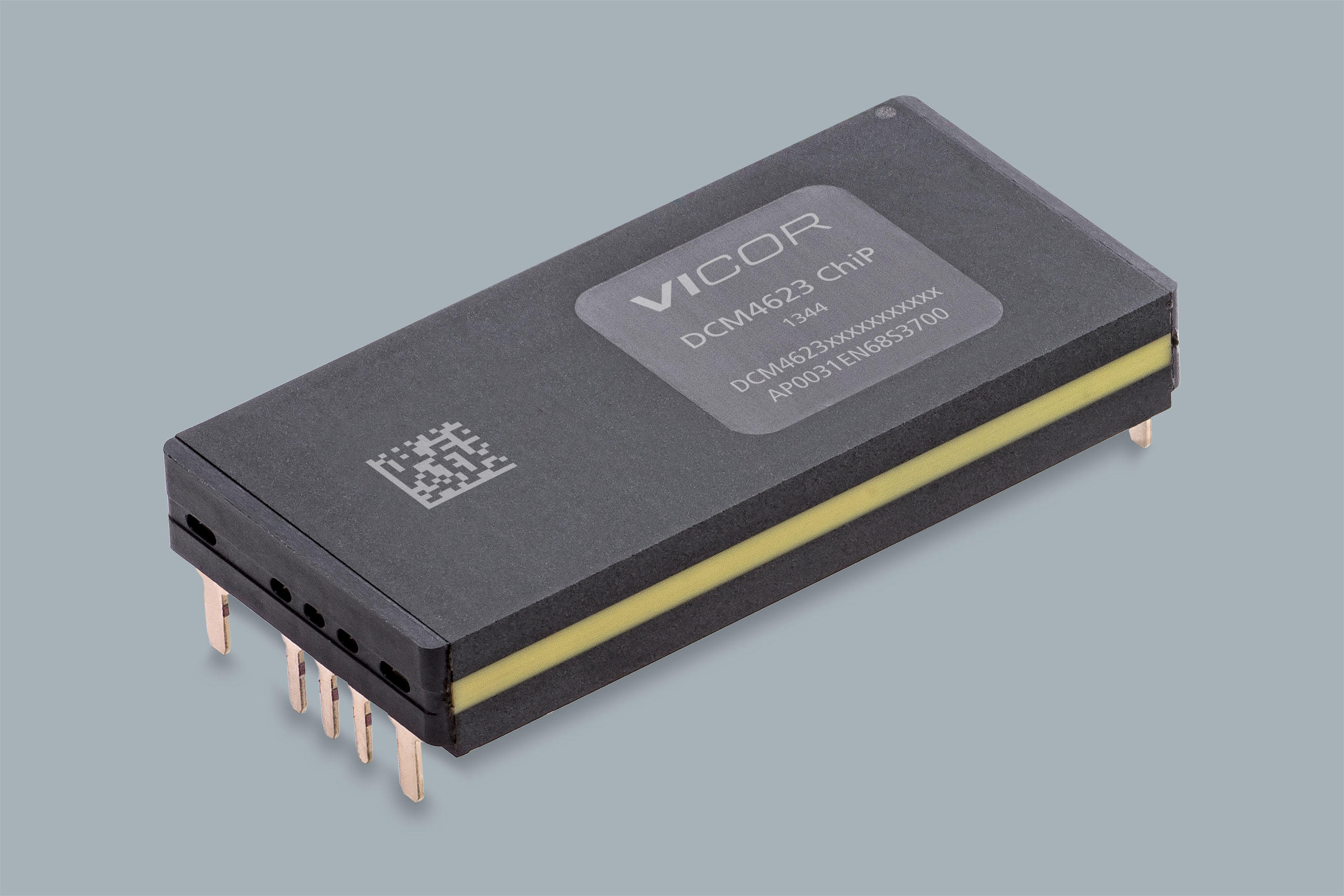

最大600W - 小型・高電力密度を実現した「DCM4623」

「DCM4623」は、47.9x 22.8x 7.2mm、入力電圧範囲160~420V、出力電圧3.3V~48V、最大効率93.6%を実現しています。
電力密度が高く、軽量で取り扱いやすいため、ロボティクス、UAV、産業機器、鉄道、通信、防衛/航空宇宙などの幅広いアプリケーションに適します。
