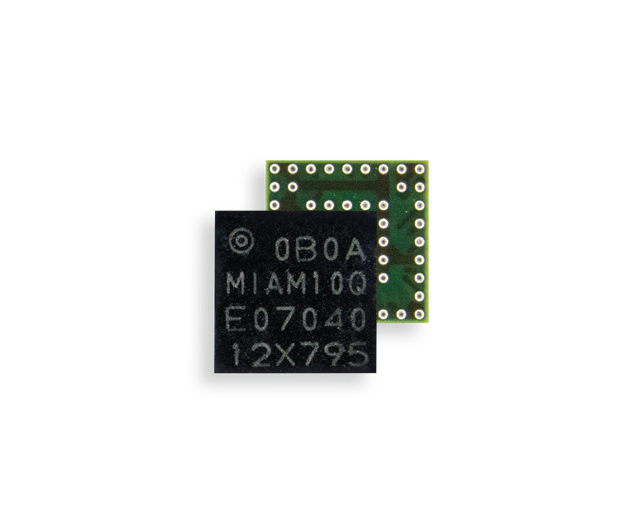

MIA-M10シリーズ
M10シリーズ超小型GNSS SiPモジュール
小型のアプリケーションに搭載可能なモジュール
・4.5×4.5×1.0mmの超小型、SiP(システムインパッケージ)製品
・MIA-M10Qで内蔵SAWフィルター/LNA実装。パッシブアンテナでの使用も可能
・25mW以下の消費電力
・4GNSS衛星を同時受信可能
製品概要資料
データシート
MIA-M10シリーズ 製品仕様
| 製品名 |
MIA-M10Q |
MIA-M10C |
|
| GNSS |
GPS/GLONASS/Galileo/Beidou/QZSS |
GPS/GLONASS/Galileo/Beidou/QZSS |
|
| 同時受信衛星 |
4 |
4 |
|
| インターフェース | UART |
1 |
1 |
| DDC(I2C準拠) |
1 |
1 |
|
| Additional SAW |
〇 |
||
| Additional LNA |
〇 |
||
| Oscillator |
TCXO |
Cristal |
|
| 最小電圧 |
1.76V |
1.35V |
|
| 最大電圧 |
3.60V |
1.98V |
|

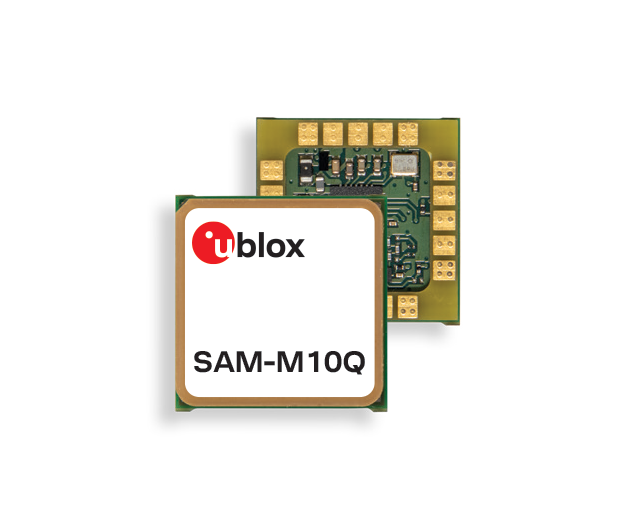

SAM-M10Q
設計工数削減のアンテナ一体型GNSSモジュール
指向性のあるパッチアンテナ内蔵GNSSモジュール
・15.5mm x 15.5mm x 6.3mmでアンテナ内蔵のコンパクトモジュール
・高度なスプーフィングと妨害防止
・従来のSAM-M8Qとピンコンパチ
製品概要資料
データシート
SAM-M10Q 製品仕様
| 製品名 |
SAM-M10Q |
|
| GNSS |
GPS/GLONASS/Galileo/Beidou/QZSS |
|
| 同時受信衛星数 |
4 |
|
| インターフェース | UART |
1 |
| I2C |
1 |
|
| Additonal SAW |
〇 |
|
| Additonal LNA |
〇 |
|
| Oscillator |
TCXO |
|
| 最小電圧 |
2.70V |
|
| 最大電圧 |
3.60V |
|

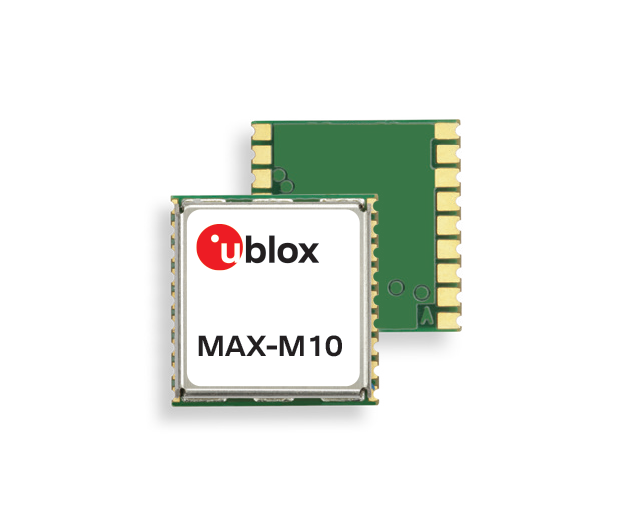

MAX-M10シリーズ
コンパクトサイズの低消費電力GNSSモジュール
コンパクトGNSSモジュール
MAX-M10Sは、LNA/SAWフィルター内蔵
・25mW以下の消費電力で測位が可能
・4衛星同時受信でメーター級測位が可能
・高度なスプーフィングと妨害検知
・MAX-M8シリーズとピンコンパチ
製品概要資料
データシート
MAX-M10シリーズ 製品仕様
| 製品名 |
MAX-M10S |
MAX-M10M |
| GNSS |
GPS/GLONASS/Galileo/Beidou/QZSS |
GPS/GLONASS/Galileo/Beidou/QZSS |
| 同時受信衛星数 |
4 |
4 |
| インターフェース | ||
| UART |
1 |
1 |
| DDC(I2C準拠) |
1 |
1 |
| Additonal SAW |
〇 |
|
| Additonal LNA |
〇 |
|
| Oscillator |
TCXO |
Cristal |
| 最小電圧 |
1.76V |
1.76V |
| 最大電圧 |
3.60V |
5.50V |
お問い合わせ / お見積もり
本製品に関してご質問、見積もりなどの希望がありましたら以下より問い合わせください。
