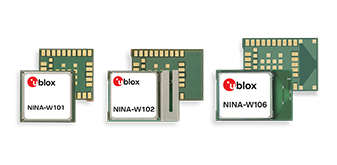

NINA-W101・NINA-W102・NINA-W106
スタンドアロン・Multiradioモジュール（Open CPU)
最小の産業用Wi-Fi＆Bluetoothモジュール
・Wi-Fi 80211b/g/nおよびBluetooth ver4.2&Classic対応
・高度な顧客アプリケーションのためのOpen CPU製品
・小型フットプリントと複数のアンテナオプション
・NINAシリーズとのピン互換性による容易なマイグレーション
・グローバル認証取得済
製品概要資料
データシート
NINA-W10xシリーズ 製品仕様
| 製品名 |
NINA-W101 |
NINA-W102 |
NINA-W106 |
| アンテナ |
U.FLコネクター |
内蔵PIFAアンテナ |
内蔵PCBアンテナ |
| 使用可能地域 |
グローバル |
||
| Bluetooth認証バージョン |
Ver 4.2 |
||
| Bluetooth機能 | |||
| Bluetooth Low Energy |
● |
||
| BLuetooth BR/EDR |
● |
||
| Bluetooth出力EIRP |
8dBm |
8dBm |
8dBm |
| Wi-Fi機能 | |||
| Wi-Fi 2.4GHz/5.0GHz |
2.4GHz |
||
| Wi-Fi EEE 802.11規格 |
b/g/n |
||
| Wi-Fi 出力EIRP |
18dBm |
18dBm |
18dBm |
| Wi-Fi 最大通信距離 |
500m |
400m |
400m |
| アプリケーションソフトウェア |
Open CPU |
||
| インターフェース | |||
| UART |
◆ |
||
| SPI |
◆ |
||
| I2C |
◆ |
||
| RMII |
◆ |
||
| GPIO |
24 |
26 |
|
| AD converters |
4 |
||
| Wi-Fi スループット |
25Mbps |
||
| Bluetooth 最大接続数 |
8 |
||
| Wi-Fi アクセス・ポイント |
最大10 |
||
| 最大電圧 |
3.60V |
||
| 最小電圧 |
3.00V |
||
| 動作温度 |
-40℃～85℃ |
||
| サイズ |
10.0×10.6×2.2 mm |
10.0×14.0×3.8 mm |
10.0×14.0×2.2 mm |
※OpenCPU=顧客アプリケーション書き込み必要
※◆＝ハードウェアの機能です。実際のサポートはOpenCPUのソフトウェアにより異なります。

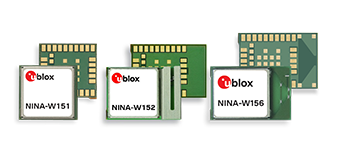

NINA-W151・NINA-W152・NINA-W156
スタンドアロン・Multiradioモジュール（u-Connect Xpress Software)
セキュアな産業用マルチ無縁を容易化
・Wi-Fi 80211b/g/nおよびBluetooth ver4.2&Classic対応
・uCSにより市場投入短縮化
・セキュア・ブート搭載の組み込みセキュリティー
・小型フットプリントと複数のアンテナオプション
・NINAシリーズとのピン互換性による容易なマイグレーション
・グローバル認証取得済
製品概要資料
データシート
NINA-W15xシリーズ 製品仕様
| 製品名 |
NINA-W151 |
NINA-W152 |
NINA-W156 |
| アンテナ |
U.FLコネクター |
内蔵PIFAアンテナ |
内蔵PCBアンテナ |
| 使用可能地域 |
グローバル |
||
| Bluetooth認証バージョン |
Ver 4.2 |
||
| Bluetooth機能 | |||
| Bluetooth Low Energy |
● |
||
| BLuetooth BR/EDR |
● |
||
| Bluetooth出力EIRP |
8dBm |
8dBm |
8dBm |
| Wi-Fi機能 | |||
| Wi-Fi 2.4GHz/5.0GHz |
2.4GHz |
||
| Wi-Fi EEE 802.11規格 |
b/g/n |
||
| Wi-Fi 出力EIRP |
18dBm |
18dBm |
18dBm |
| Wi-Fi 最大通信距離 |
500m |
400m |
400m |
| アプリケーションソフトウェア |
u-Connect Xpress Software |
||
| インターフェース | |||
| UART |
1 |
||
| SPI |
- |
||
| I2C |
- |
||
| RMII |
1 |
||
| GPIO |
13 |
||
| AD converters |
- |
||
| Wi-Fi スループット |
16Mbps |
||
| Bluetooth 最大接続数 |
5 |
||
| Wi-Fi アクセス・ポイント |
最大10 |
||
| 最大電圧 |
3.60V |
||
| 最小電圧 |
3.00V |
||
| 動作温度 |
-40℃～85℃ |
||
| サイズ |
10.0×10.6×2.2 mm |
10.0×14.0×3.8 mm |
10.0×14.0×2.2 mm |
※uCS＝u-Connect Xpress Software、ATコマンドで制御可
