概要

Texas Instrument社（以下TI社）のMSPM0L/Gマイコンは、低消費電力なArm® Cortex®-M0+コアと豊富なアナログ・通信のペリフェラルを搭載し、低価格帯でありながら高いパフォーマンスを実現するマイコン製品です。Arm® Cortex® -M0+コアの動作周波数によりシリーズが分かれており、32MHzがLシリーズ、80MHzがGシリーズとなります。

特長

スタンバイ状態で1.1μAで動作する超低消費電力
WQFNパッケージ(16pin)では 3mm x 2mmの小型パッケージ
充実したアナログペリフェラルによる優れた拡張性
TI社の300mmウエハー自社工場での製造により低価格帯を実現
豊富なソフトウェア（ドライバー・ライブラリー）の提供で開発を加速

MSPM0Lシリーズ

動作周波数32MHzがMSPM0Lシリーズとなっています。Lシリーズはシリアル通信としてUART、SPI、I2Cに対応しています。

機能ブロック図

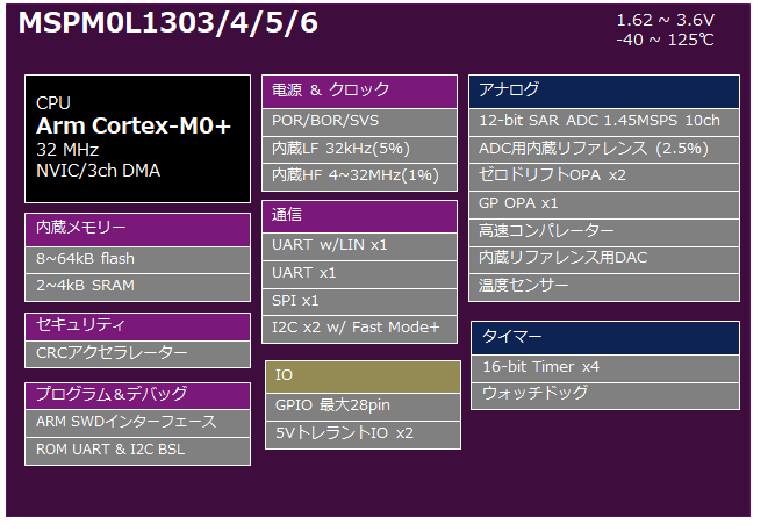

MSPM0Lシリーズの機能ブロック図

仕様

	MSPM0L130x	MSPM0L110x
CPU	Arm® Cortex®-M0+コア
動作周波数	32MHz
スタンバイ時消費電力	１μA
オペアンプ	ゼロドリフトOPA x2、汎用OPA x1	汎用OPA×1
豊富なペリフェラル	■アナログ・逐次比較型 12bit ADC(1.45 Msps) ・高速コンパレーター・内蔵温度センサー ■通信・シリアル通信(UARTx2, SPIx1, I2Cx2) ・5VトレラントIO x2 搭載
パッケージ	・32-pin VQFN (5 mm × 5 mm) ・28-pin VSSOP (7.1 mm × 3 mm) ・24-pin VQFN (4 mm × 4 mm) ・20-pin VSSOP (5.1 mm × 3 mm) ・16-pin SOT (4.2 mm × 2 mm) ・16-pin WQFN (3 mm × 2 mm)
拡張性	・基本的なADCから、オペアンプ・コンパレーター・DACを備えたデュアルADCを搭載・シリーズ内でソフトウェア互換・8つのリード型およびノーリード型パッケージ・オプションでそれぞれピン互換
ユーザビリティ	・ペリフェラル、クロッキング、アナログ・モジュール、ピン・マックス、セキュリティーをGUIで設定可能・200以上のサンプルコードを含む、ソフトウェア・ドライバー・ライブラリー・モーター制御、セキュアブート、自己診断などに対応したライブラリー

MSPM0Gシリーズ

動作周波数80MHzがMSPM0Gシリーズとなっています。Gシリーズはシリアル通信としてUART、SPI、I2Cに加えてCAN-FDにも対応しています。

機能ブロック図

MSPM0Gシリーズの機能ブロック図

仕様

	MSPM0G350x	MSPM0G310x	MSPM0G150x	MSPM0G110x
CPU	Arm® Cortex®-M0+コア
動作周波数	80MHz
スタンバイ時消費電力	1.5μA
オペアンプ	ゼロドリフトOPA x2、汎用OPA x1	汎用OPA×1	ゼロドリフトOPA x2、汎用OPA x1	汎用OPA×1
CAN-FD	CAN-FDx1		―
豊富なペリフェラル	■アナログ・12-bit ADC(4 Msps) ・12-bit DAC(1 Msps) ・高速コンパレーター・内蔵温度センサー ■通信・シリアル通信(UARTx4, SPIx2, I2Cx2,) ・5VトレラントIO x2 搭載
パッケージ	・64-pin LQFN：CAN-FD搭載・48-pin LQFP/VQFN：CAN-FD搭載・32-pin VQFN (5 mm × 5 mm) ・28-pin VSSOP (7.1 mm × 3 mm) ・20-pin VSSOP (5.1 mm × 3 mm)		・64-pin LQFN ・48-pin LQFP/VQFN ・32-pin VQFN (5 mm × 5 mm) ・28-pin VSSOP (7.1 mm × 3 mm) ・24-pin VQFN (4 mm × 4 mm)
拡張性	・基本的なADCから、オペアンプ・コンパレーター・DACを備えたデュアルADCを搭載・シリーズ内でソフトウェア互換・8つのリード型およびノーリード型パッケージ・オプションでそれぞれピン互換
ユーザビリティ	・ペリフェラル、クロッキング、アナログ・モジュール、ピン・マックス、セキュリティーをGUIで設定可能・200以上のサンプルコードを含む、ソフトウェア・ドライバー・ライブラリー・モーター制御、セキュアブート、自己診断などに対応したライブラリー

ラインナップ

MSPM0L/Gシリーズはパッケージ・フラッシュメモリー別で以下のようにラインナップを揃えています。

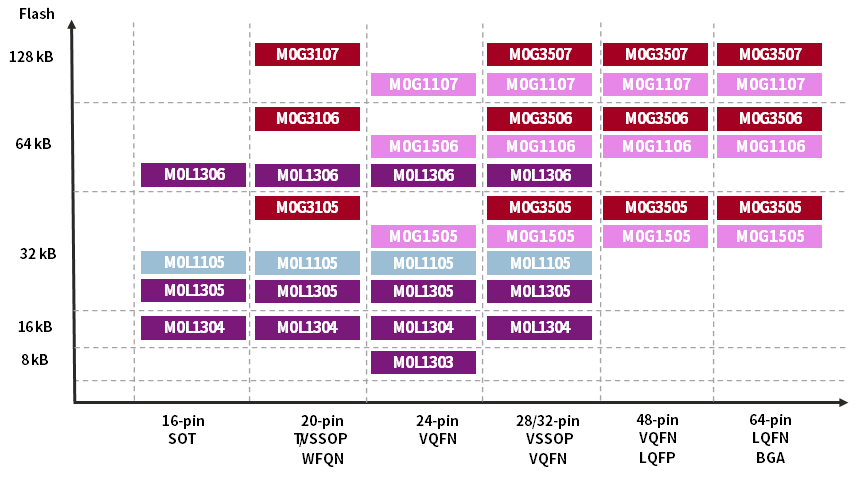

MSPM0L/G シリーズラインナップ

評価ツール

ハードウェア評価ツール

TI社よりMSPM0L/Gシリーズの評価ボードがリリースされています。また、MSPM0L/Gシリーズに対応したJTAGエミュレーターもお使いいただけます。

ソフトウェア開発キット

TI社よりソフトウェア開発キット（Software Development Kit）が提供されており、TI社が無償で提供している統合開発環境（IDE）のCode Composer Studioで開発が可能です。CCS上に組み込まれたシステム構成ツールのSysconfigもあり、GUIベースでの設定が可能です。

マクニカオリジナルコンテンツ～MSPM0シリーズ徹底解説！～

MSPM0L/Gシリーズの詳細や開発方法にご興味をお持ちの方に、お役立ち資料をご用意しました。マイコン開発における必要な環境（Code Composer StudioとJTAGエミュレーター）とそれらを用いたプログラムの書き込みとデバッグについて、初心者でも分かりやすく手順をまとめました。さらにプログラミングでつまづきやすい周辺機能、ADコンバーター、アンプ、タイマー割り込みについて、機能の紹介からその使いこなしまでを丁寧に図解します。

以下より資料のダウンロードが可能ですので、気になる方はぜひご覧ください！

資料ダウンロードはこちら
