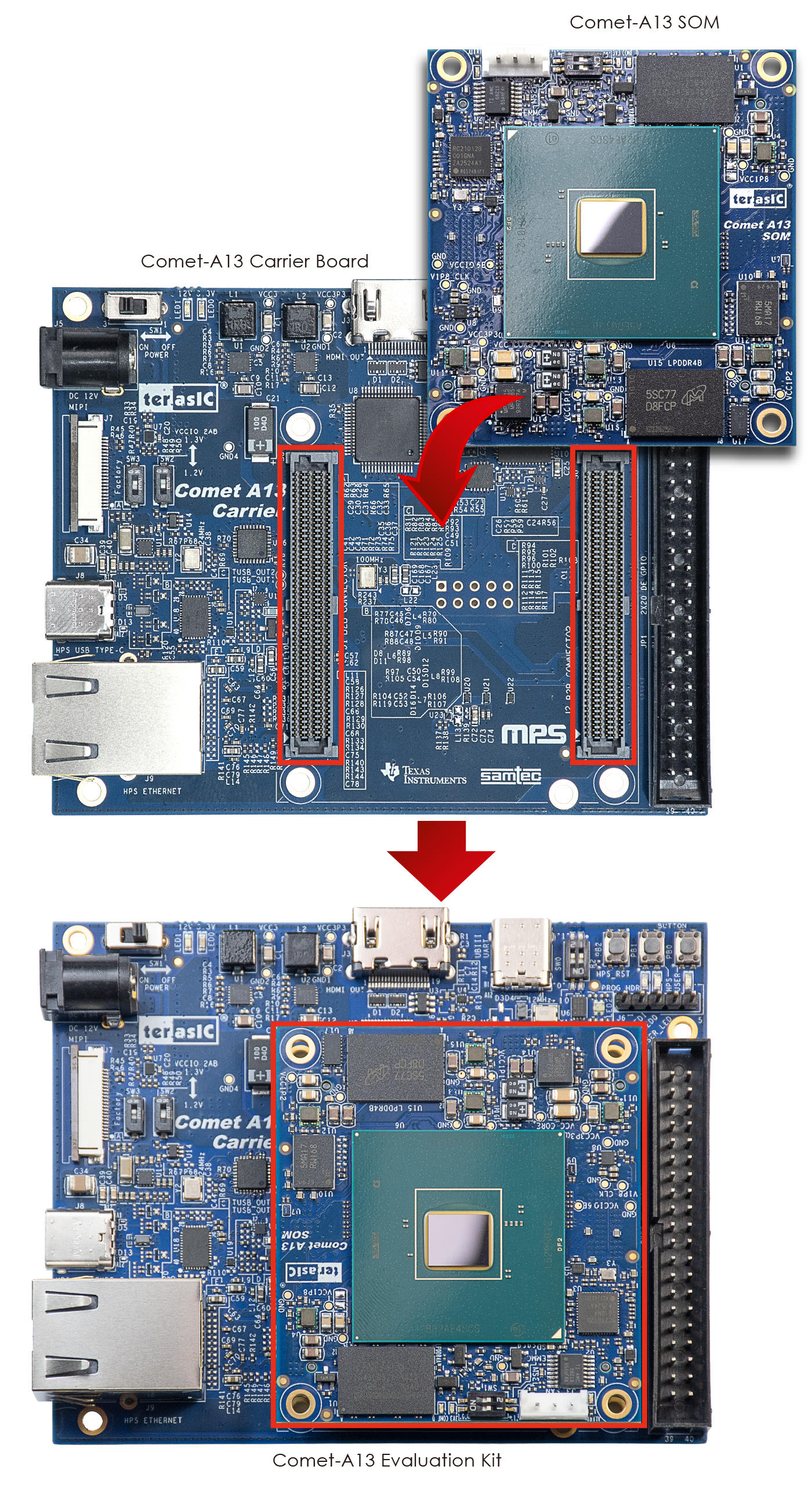

Comet A13 SOM and Evaluation Kit

Cortex-A76 と A55 を組み合わせた高性能 Arm 構成を採用し、従来の SoM と比較してシングルスレッド性能が向上。エッジAI や画像処理など、高負荷なアプリケーションでも安定した処理能力を発揮します。

191本の HVIO に加え、最大17.16Gbps の高速トランシーバーを搭載。センサーやカメラの直接接続が容易で、10GbE や PCIe などの高速通信にも対応可能。複雑なシステムをシンプルに構築することができます。

191本の HVIO に加え、最大17.16Gbps の高速トランシーバーを搭載。センサーやカメラの直接接続が容易で、10GbE や PCIe などの高速通信にも対応可能。複雑なシステムをシンプルに構築することができます。

仕様

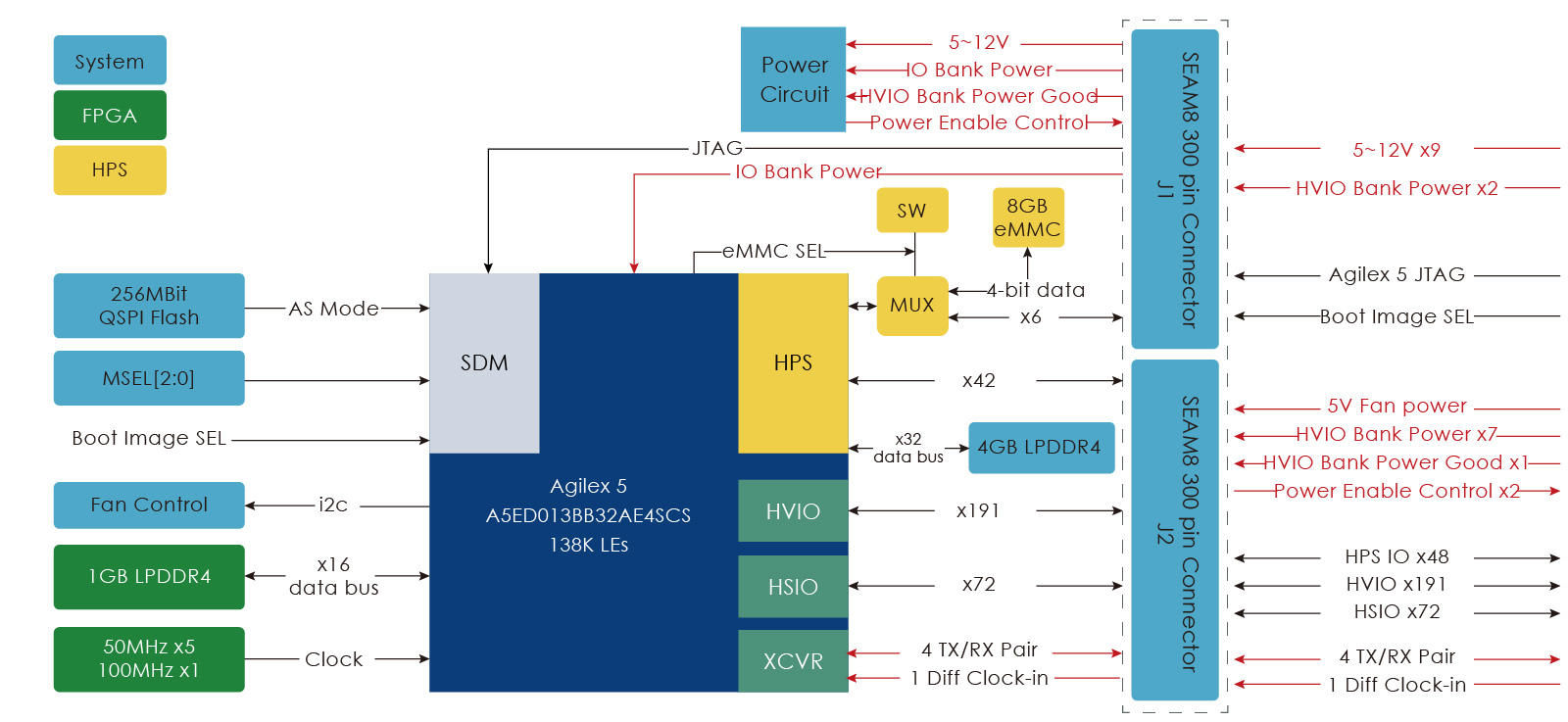

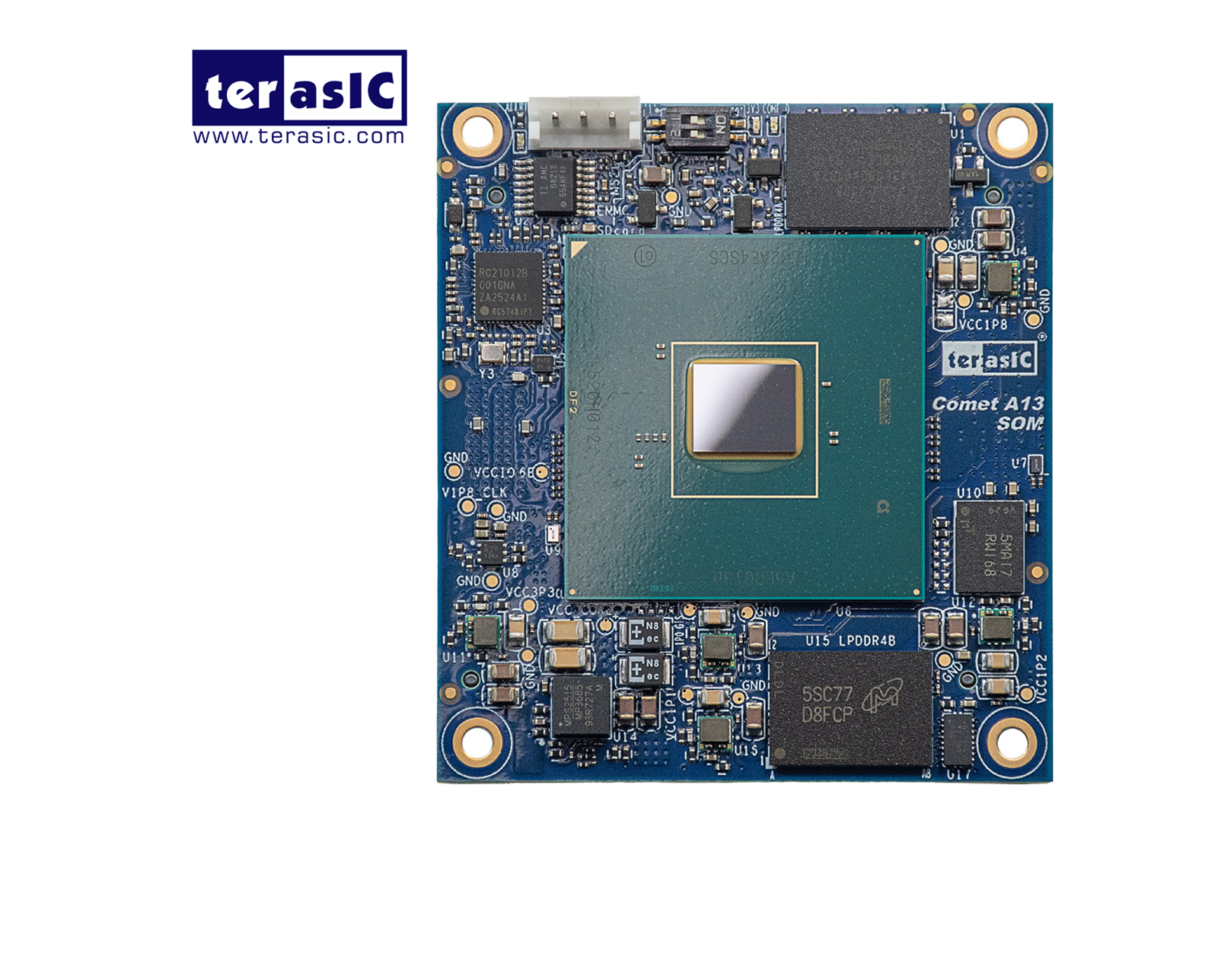

SOM:

カテゴリー	項目	スペック
System Side	FPGA	A5ED013BB32AE4SCS (Agilex 5 E-Series Device Group B)
	モジュールサイズ	60mm x 55mm
	HVIO	191本(3.3V x16, 1.8/2.5/3.3V x175)
	HSIO	72本(up to 12 LVDS RX and 24 LVDS TX/RX)
	HPS IO	48本
	トランシーバー	4本
	インターフェース	SEAM8コネクター ×2（6x50ピン）
FPGA Side	クロック	Fixed 50/100MHz クロック
	LPDDR4-B	1GB LPDDR4 (16ビットデータ・バス)
	I/O接続	HVIO（191ピン）、HSIO（72ピン）→SEAM8接続
	トランシーバー	4本＋リファレンスクロック1本 → SEAM8接続
HPS Side	LPDDR4-A	4GB LPDDR4（32ビットデータ・バス）※FPGAと共有可能
	HPS IO	48本 → SEAM8接続
	ストレージ	8GB eMMC（拡張可能）、eMMC SELスイッチ付き

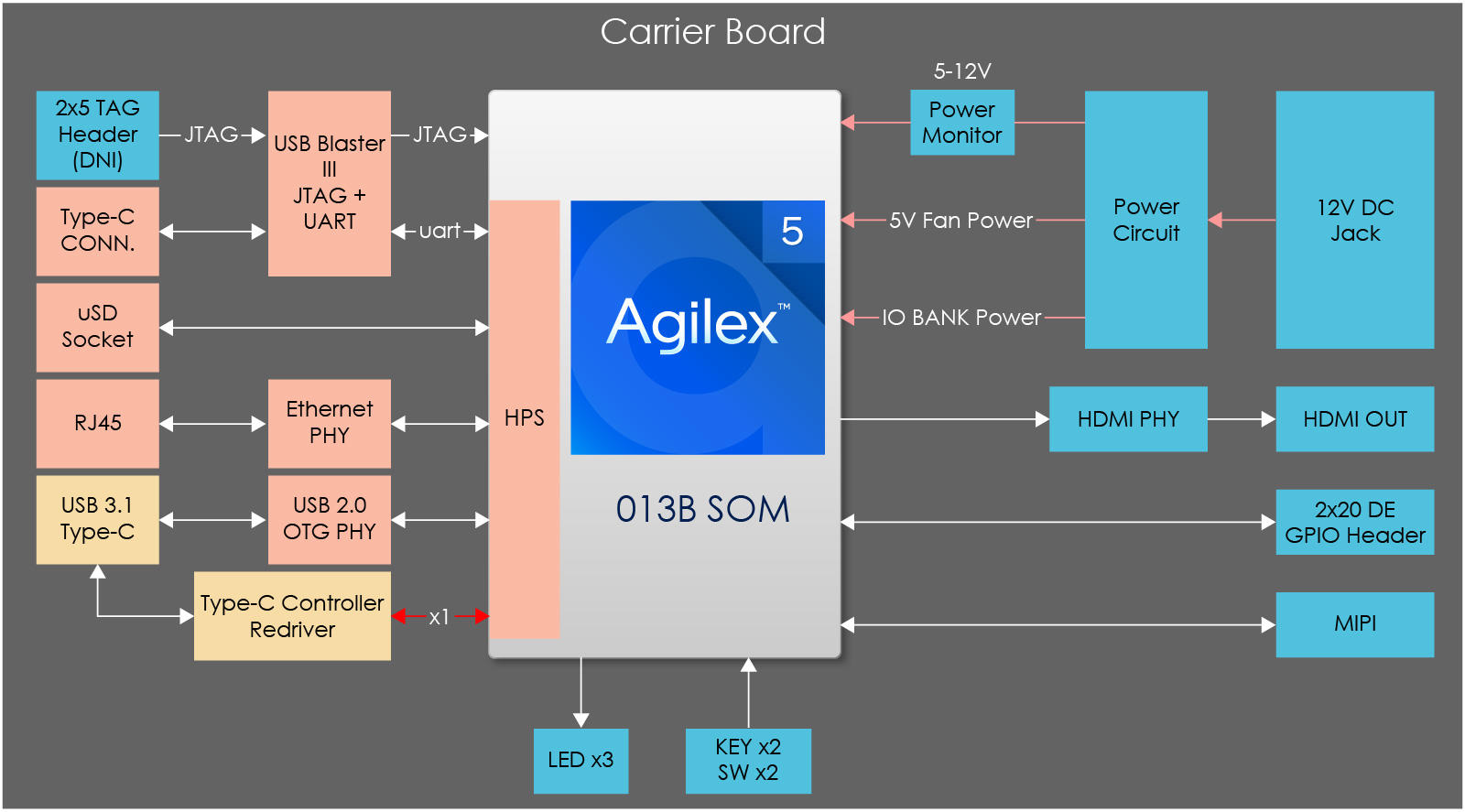

キャリアボード：

カテゴリー	項目	スペック
System Side	電源入力	12V DCジャック
System Side	インターフェース	SEAF8コネクター×2 (6×50ピン)
FPGA Side	LED	LED ×1、SWITCH ×2、ボタン ×1
	出力	HDMI出力(1080P)
	インターフェース	CSI2カメラ用22ピンコネクター(4データレーン) 3.3V 2x20 DE-GPIOヘッダー１本
HPS Side	ストレージ	MicroSDソケット
	デバック	UARTポート(Linux端末用 Type-Cコネクター)
	イーサネット	ギガビットイーサネットPHY+RJ45
	制御	HPSコールドリセットボタン
	UI	LED x2、ボタン x1
