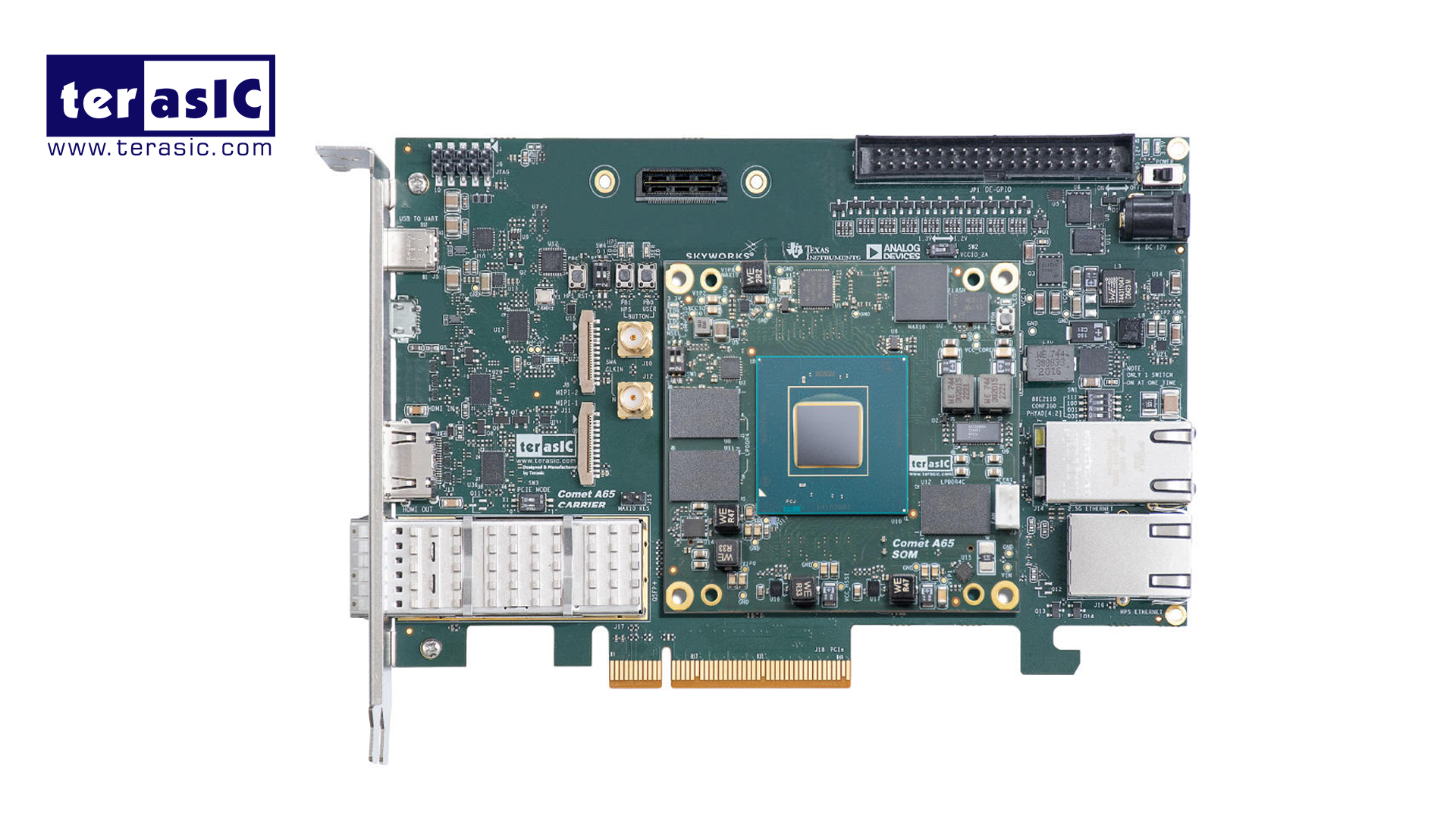

Comet A65 SOM Evaluation Kit

Comet A65 SOMを使用した評価・開発キット：

Comet A65 SOM Evaluation Kit は、Altera® Agilex™ 5 SoC FPGAを搭載した高性能SOM「Comet A65 SOM」の評価・開発を支援するキットです。12GBのLPDDR4メモリー、豊富なI/O、eMMCストレージを備え、医療機器、ロボティクス、スマートシティなどの産業用途に対応。付属のキャリアボードにはSEAM8、ADF6などの各種コネクターを搭載し、電源・温度モニター、自動ファン制御などの管理機能も充実。FPGAとHPSの両方のインターフェースを活用した迅速なプロトタイピングが可能です。さらに、Altera® Quartus® Pro Editionの無償ライセンスが付属し、すぐに開発を開始できます。

仕様

SOM：

カテゴリー	項目	スペック
システム	FPGA	A5ED065BB32AE4SR0（Agilex™ E-Series Group B）※Group A互換
	モジュールサイズ	75mm × 75mm
	HVIO	102本（3.3V ×4、1.8/2.5/3.3V ×98）
	HSIO	143本（71 LVDS）
	HPS IO	48本
	トランシーバー	24本
	インターフェース	SEAM8コネクター ×2（各100ピン）
	管理機能	電源・温度モニター、自動ファン制御、異常時自動シャットダウン
FPGA 側	LED / KEY	LED ×1、KEY ×1
	クロック	固定50 / 100MHz、トランシーバー用リファレンスクロック生成器
	LPDDR4-A	4GB（32bit、ECCなし）※HPSと共有
	LPDDR4-B	4GB（32bit、ECCなし）
	LPDDR4-C	4GB（32bit、ECCなし）
	I/O接続	HVIO（102ピン）、HSIO（143ピン）→SEAM8接続
	トランシーバー接続	24本＋リファレンスクロック4本 → SEAM8 6コネクター接続
HPS 側	LPDDR4-A	4GB（32bit、ECCなし）※FPGAと共有
	HPS IO	48本 → ADF6コネクター接続
	ストレージ	8GB eMMC（拡張可能）、eMMC SELスイッチ付き

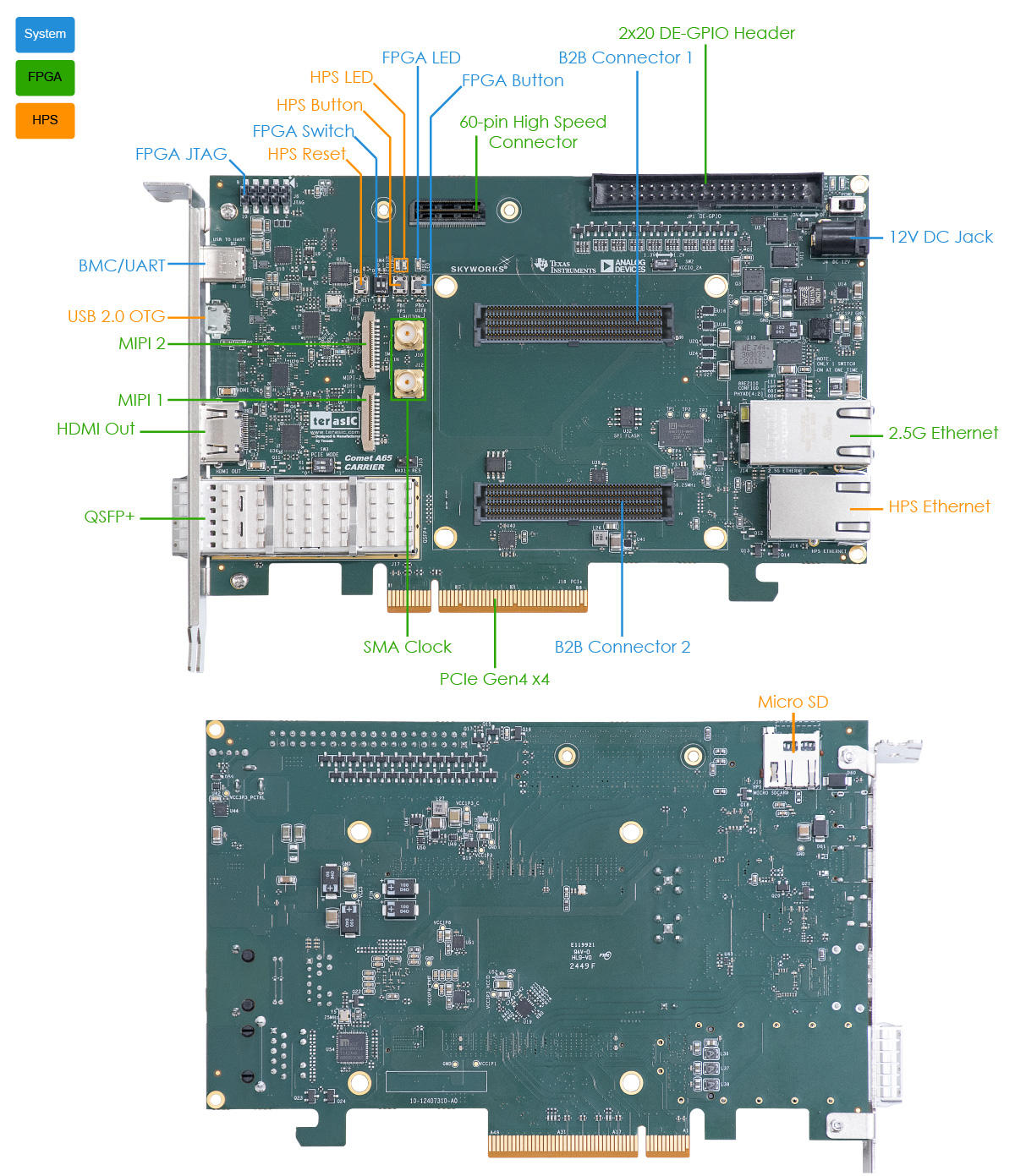

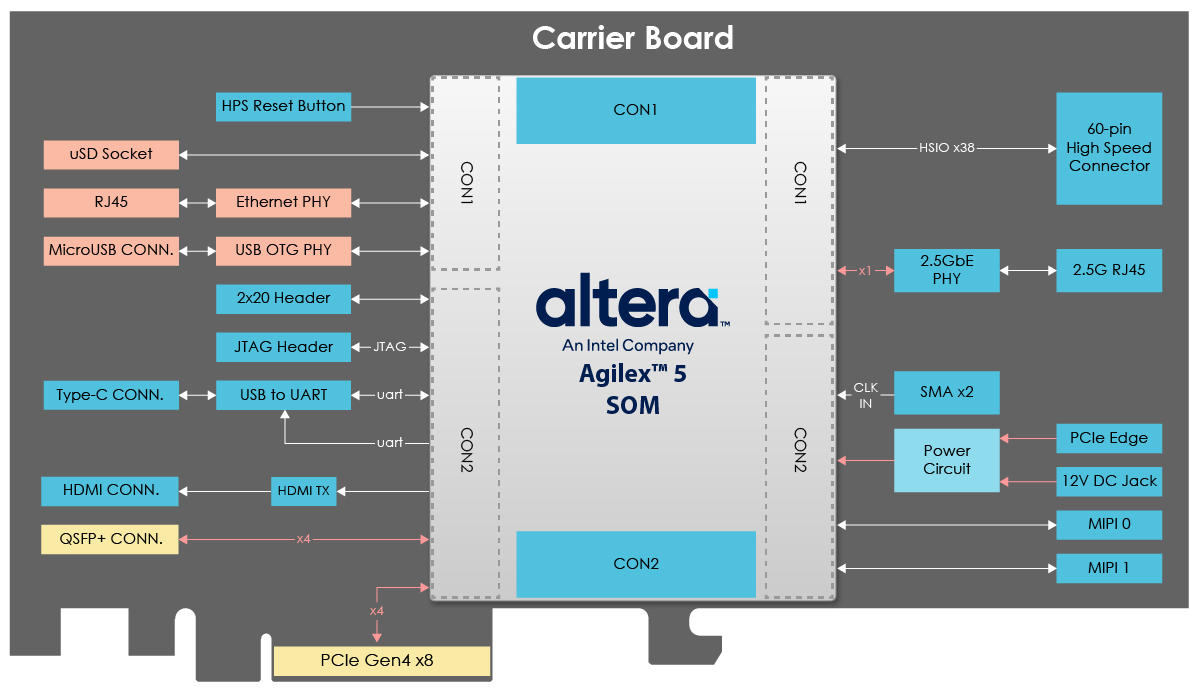

キャリアボード：

カテゴリー	項目	スペック
システム	PCIeフォームファクター	フルハイト、ハーフレングス
	電源入力	12V DCジャックまたは PCIeエッジ
	インターフェース	SEAF8コネクター ×2（各40×100ピン）
FPGA側	PCIe	Gen4 x4（x8エッジ）
	映像出力	HDMI（1080P）
	ネットワーク	QSFP+ポート ×1（40GbE）
	MIPI	4レーンMIPIコネクター ×2（カメラ／ディスプレイ用）
	高速I/O	60ピン高速コネクター
	GPIO	3.3V 2×20 DE-GPIOヘッダー
	Ethernet	2.5G Ethernet + RJ45
	クロック入力	SMA ×2（差動クロック）
HPS側	ストレージ	MicroSDソケット
	UART	Type-Cコネクター
	Ethernet	Gigabit Ethernet PHY + RJ45
	USB	USB 2.0 OTG（MicroUSB）
	リセット	COLDリセットボタン
