DE23-Lite Development Kit

コンパクトで高コストパフォーマンスな開発ボード：

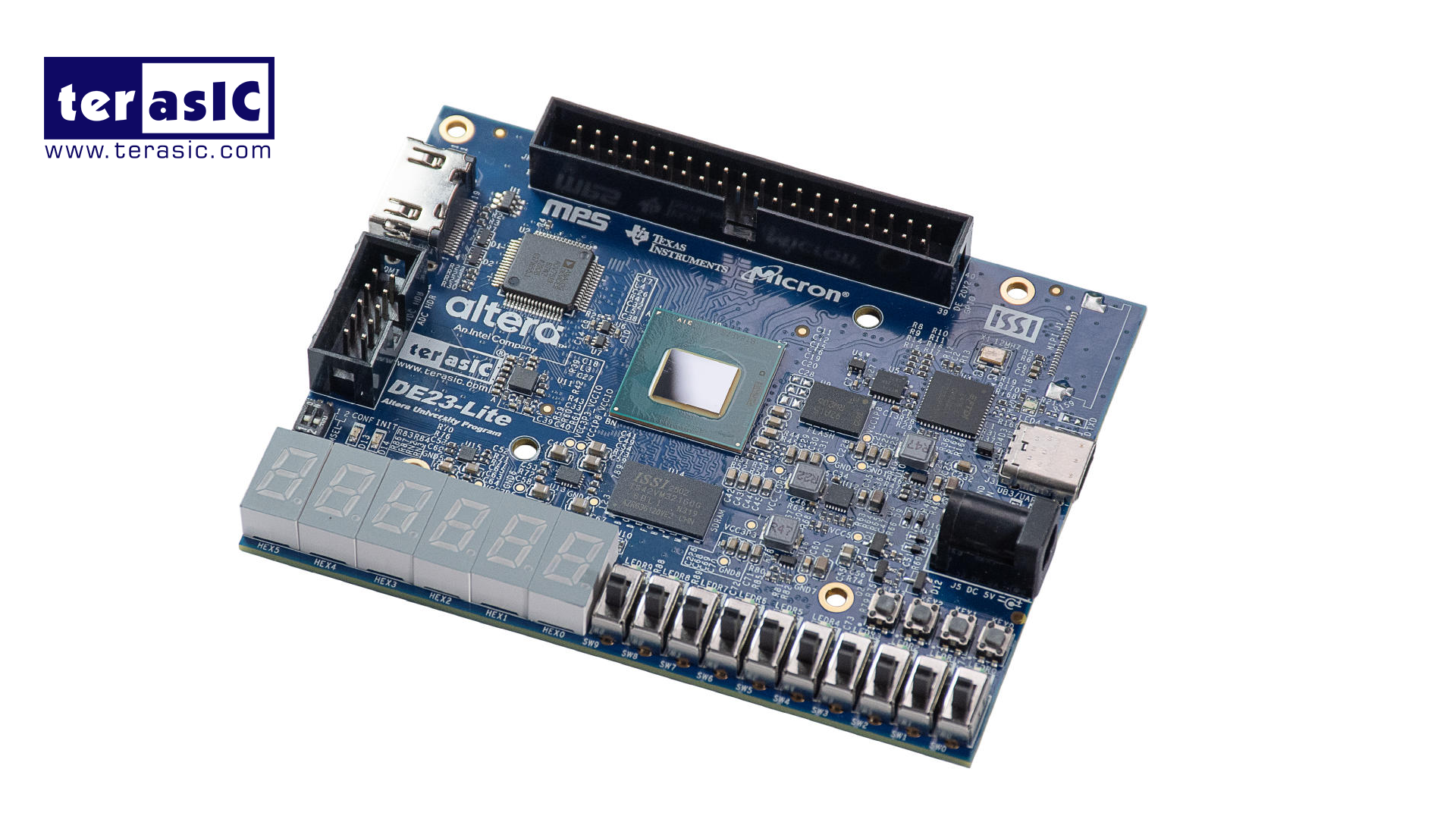

DE23-Lite は、Altera の Agilex™ 3 FPGA を搭載したコンパクトかつ経済的な開発ボードで、画像処理、デジタルロジック、ロボティクス、組込みシステム設計に特化して設計されています。オンボード SDRAM、HDMI 出力、豊富な I/O ヘッダー、統合型 ADC、ユーザーインターフェース機能を備え、教育用途からプロトタイピングまで幅広く活用できる堅牢で柔軟なプラットフォームを提供します。

実用的な接続性と教育向け設計

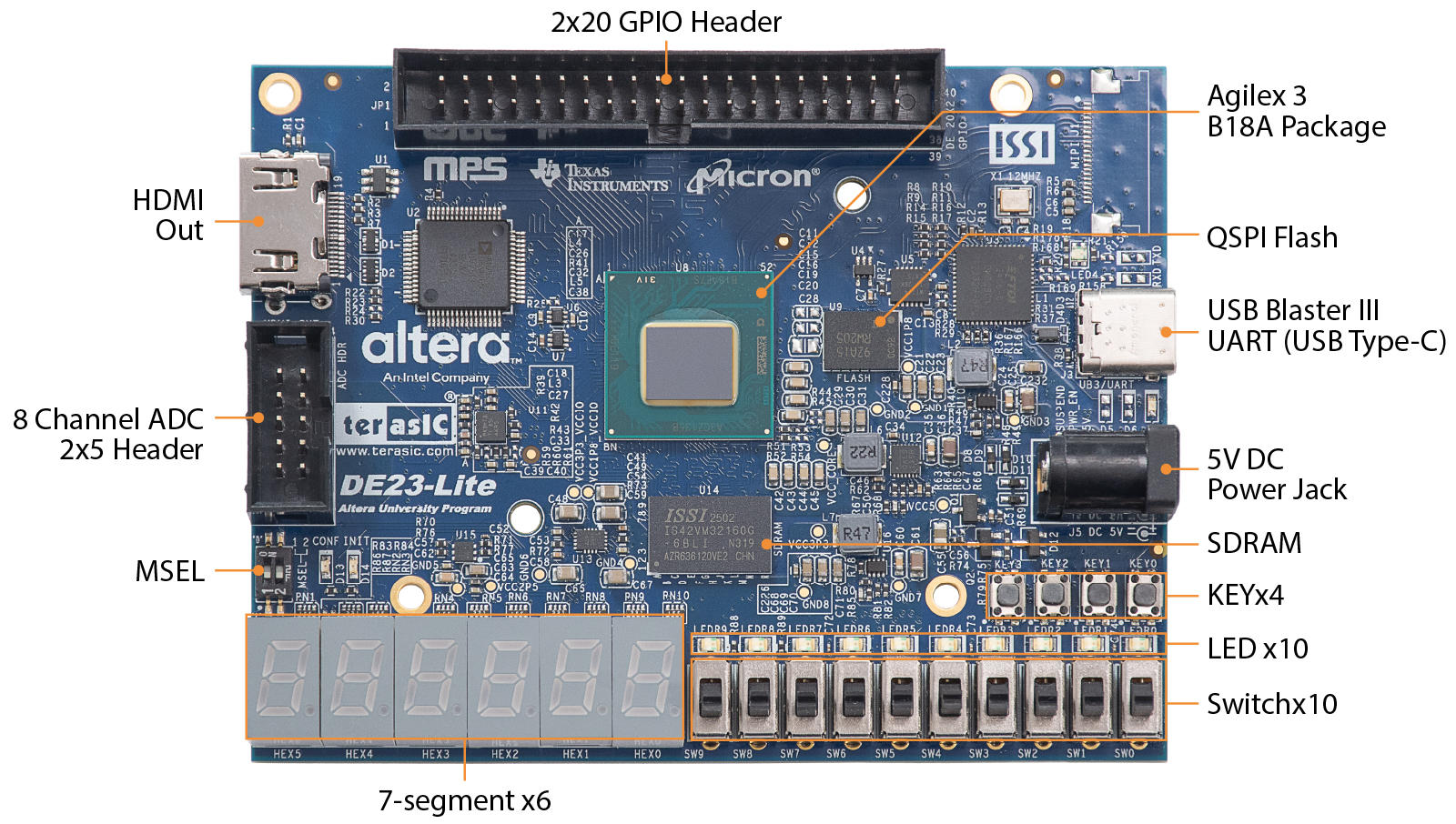

USB Type-C、GPIO、スイッチ、LED、7セグメントディスプレイなど、必要な接続機能を網羅しており、開発者や学生が現実的な設計を迅速に実装・検証することが可能です。シンプルさ、性能、電力効率のバランスに優れており、画像・映像処理、組込みビジョン、教育現場でのFPGA学習、エッジアプリケーションに最適です。

DE10-Lite からの進化と Agilex 3 の利点

DE23-Lite は、従来の DE10-Lite の機能を拡張し、I/O 柔軟性の向上、周辺機器との統合性の改善、そして最新の Agilex™ 3 アーキテクチャーによるスケーラビリティーの向上を実現しています。これにより、次世代の組込みビジョン開発や教育・試作ニーズに対応する、より強力な開発環境を提供します。

仕様

カテゴリー	項目	内容
FPGA	デバイス	Agilex™ 3 A3CZ135BB18AE7S
	ロジックエレメント	135,110 LEs
	メモリー	6.89 Mbit M20K、1.4 Mbit MLAB
	乗算器	368 個（18x19）
	PLL	IO PLL x4、Fabric I/O PLL x8
プログラミング / デバッグ	オンボードデバッガー	USB Blaster III（USB Type-C）
プログラミング / デバッグ	コンフィグモード	ASx4 モード、128Mbit QSPI Flash
メモリー	SDRAM	64MB、32bit データバス
通信	UART	対応
ディスプレイ	HDMI	HDMI 出力（音声対応）
拡張コネクター	ADC ヘッダー	2x5 ピン
拡張コネクター	GPIO コネクター	2x20 ピン（3.3V）
ユーザー I/O	LED	10 個
	スライドスイッチ	10 個
	7セグメントディスプレイ	6 個
	プッシュボタン	4 個
電源		5V DC input
