GSM/3G/4G ラインアップ

表面実装

▶サーフェス マウント

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
784-1	38 / 7.5 / 3.18	データシート参照	1575 – 1614 MHz,1710 – 2690 MHz,3300 – 3800 MHz,4900 – 6000 MHz,698 – 960 MHz	CDMA 1900,CDMA 850,GSM 1800,GSM 1900,GSM 800,GSM 850,GSM 900,LTE,LTE-HB 2600,LTE-LB 700
2108783-1	38 / 7.5 / 3.18	データシート参照	1420 – 1610 MHz,1710 – 2690 MHz,3300 – 3800 MHz,698 – 862 MHz	CDMA 1900,CDMA 850,GSM 1800,GSM 1900,GSM 800,GSM 850,GSM 900,LTE,LTE-HB 2600,LTE-LB 700
1513156-1	38.1 / 6.6 / 1.57	<2.5:1 / 1	902 – 928 MHz	ZigBee
2195728-1	50 / 20 / 1.58	3.0 : 1 / データシート参照	1420 – 1610 MHz,1710 – 2700 MHz,698 – 960 MHz	4G,GNSS,LTE

▶タブ マウント

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
195852-1	50 / 20 / 1.58	<3:1 / 4.5	1420 – 1630 MHz,1710 – 2700 MHz,3200 – 3800 MHz,4400 – 5000 MHz,5150 – 5875 MHz,698 – 960 MHz	4G,GNSS,LTE
2195851-1	50 / 20 / 1.58	<3:1 / 4.6	1420 – 1630 MHz,1710 – 2700 MHz,3200 – 3800 MHz,4400 – 5000 MHz,5150 – 5875 MHz,5925 – 7125 MHz,698 – 960 MHz	4G,GNSS,LTE
1513168-1	38.1 / 15.24 / 1.57	<2:1 / 0	902 – 928 MHz	ISM,ZigBee
2118310-1	74 / 10.56 / 1.57	<3:1 / 3.5	1710 – 1880 MHz,1850 – 1990 MHz,1920 – 2170 MHz,2300 – 2700 MHz,698 – 960 MHz,824 – 894 MHz,868 – 870 MHz,880 – 960 MHz	CDMA 1900,CDMA 850,GSM,GSM 1800,GSM 900,ISM,LTE,UMTS,ZigBee
1513317-1	49.9 / 20.27 / 1.58	<3:1 / 2	1710 – 1880 MHz,1850 – 1990 MHz,1920 – 2170 MHz,824 – 894 MHz,868 – 870 MHz,880 – 960 MHz	CDMA 1900,CDMA 850,GSM,GSM 1800,GSM 900,ISM,LTE,UMTS,ZigBee
1513273-1	37.59 / 15.11 / 1.57	<3:1 / 2	1710 – 1880 MHz,1850 – 1990 MHz,824 – 894 MHz,868 – 870 MHz,880 – 960 MHz	CDMA 1900,CDMA 850,GSM,GSM 1800,GSM 900,ISM,LTE,ZigBee
1513247-1	38.1 / 15.24 / 1.63	<3:1 / データシート参照	1850 – 1990 MHz,824 – 894 MHz,868 – 870 MHz	CDMA 1900,CDMA 850,GSM,ISM,LTE,ZigBee
1513169-1	38.1 / 15.24 / 1.57	<2.5:1 / 2	824 – 894 MHz,868 – 870 MHz	CDMA 850,GSM,GSM 900,ISM,LTE,ZigBee

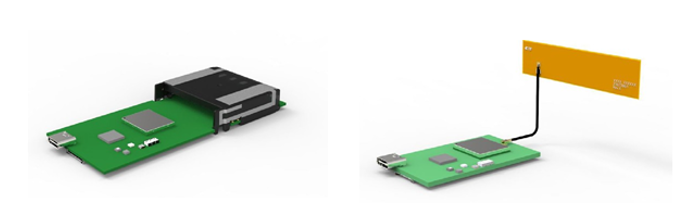

組み込み型

▶MHF

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
2367286-1	65 / 15 / 0.19	データシート参照	1710 – 2170 MHz,2300 – 2700 MHz,698 – 960 MHz	LTE
2361492-1	65 / 15 / 1	データシート参照	1710 – 2170 MHz,2300 – 2700 MHz,698 – 960 MHz	LTE
2195846-1	80 / 15 / -	<4.0:1 / 4.99	1560 – 1630 MHz,1710 – 2700 MHz,3200 – 3800 MHz,4400 – 5000 MHz,5150 – 5875 MHz,5925 – 7125 MHz,698 – 960 MHz	4G,GNSS,LTE
2118308-1	110 / 14 / 0.02	<3:1 / 3.9	1710 – 1880 MHz,1850 – 1990 MHz,1920 – 2170 MHz,2300 – 2700 MHz,698 – 960 MHz,824 – 894 MHz,868 – 870 MHz,880 – 960 MHz	CDMA 1900,CDMA 850,GSM,GSM 1800,GSM 900,ISM,LTE,UMTS,ZigBee

5G ラインアップ

外部取り付け

▶SMA

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
195729-1	135.89 / 20 / 20	データシート参照	1420 – 1610 MHz,1710 – 2700 MHz,3300 – 3800 MHz,4400 – 5000 MHz,5150 – 5925 MHz,790 – 960 MHz

WiMAX ラインアップ

組み込み型

▶MHF

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
2118059-1	30.607 / 36.85 / 0.304	<3:1 / 4	2300 – 3800 MHz,2400 – 2483.5 MHz	Bluetooth,Wi-Fi,WiMAX,WLAN,ZigBee
2118060-1	29.591 / 41.24 / 0.304	<3:1 / 2	2300 – 3800 MHz,2400 – 2483.5 MHz,5150 – 5875 MHz	Bluetooth,Wi-Fi,WiMAX,WLAN,ZigBee

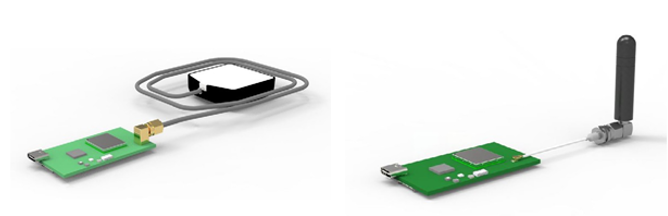

外部取り付け

▶Ｎタイプ

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
1-2823591-1	- / - / -	- / -	1710 – 6000 MHz,698 – 960 MHz	GSM,LTE,Wi-Fi,WiMAX
1-2823592-1	- / - / -	- / -	1710 – 6000 MHz,698 – 960 MHz	GPS,GSM,LTE,Wi-Fi,WiMAX
1-2823593-1	- / - / -	- / -	1710 – 6000 MHz,698 – 960 MHz	GSM,LTE,Wi-Fi,WiMAX
1-2823594-1	- / - / -	- / -	1710 – 6000 MHz,698 – 960 MHz	GPS,GSM,LTE,Wi-Fi,WiMAX
2195771-1	90 / 185.5 / 90	< 2.0:1 / データシート参照	1710 – 2700 MHz,2300 – 2700 MHz,3400 – 3800 MHz,698 – 960 MHz	Bluetooth,CDMA 1900,CDMA 850,DECT EU,GSM,GSM 1800,GSM 900,LTE,UMT,UMTS,ZigBee

▶SMA

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
1-2309605-1	150 / 45 / 49	- / 4.5	1710 – 3800 MHz,698 – 960 MHz	GSM,LTE,WiMAX
1-2316881-1	- / - / 82	<2.5:1 / 5	1710 – 6000 MHz,698 – 960 MHz	GSM,LTE,WiMAX
1-2823595-1	- / - / -	- / -	1562 – 1612 MHz,1700 – 2700 MHz,698 – 960 MHz	GPS,GSM,LTE,WiMAX
1-2823596-1	- / - / -	- / -	1710 – 2700 MHz,698 – 960 MHz	GSM,LTE,WiMAX
1-2823597-1	- / - / -	- / -	1710 – 2700 MHz,2400 – 2485 MHz,4900 – 6000 MHz,698 – 960 MHz	GSM,LTE,Wi-Fi,WiMAX
1-2823598-1	- / - / -	- / -	1562 – 1612 MHz,1710 – 2700 MHz,2400 – 2485 MHz,4900 – 6000 MHz,698 – 960 MHz	GPS,GSM,LTE,Wi-Fi,WiMAX

UWB ラインアップ

組み込み型

▶u.fl

TE 型番(ご購入はこちらから)	サイズ縦 / 横 / 高(mm)	VSWR(最大) /ゲイン(dB)	周波数帯域	ワイヤレス用途
1513381-1	29/12/10	<3:1 / 2	3100 – 6000 MHz	UWB

お問い合わせ / お見積もり

製品数が膨大なため、本ページでは代表的な製品のみ掲載しています。

非掲載品／カスタムアンテナをご検討のお客様はお手数ですが、以下よりお問い合わせください。

事業所：半導体

メーカー名：TE Connectivity
