TE Connectivity社製 2.4GHz帯用アンテナの代表製品を掲載しています。

製品ラインアップ

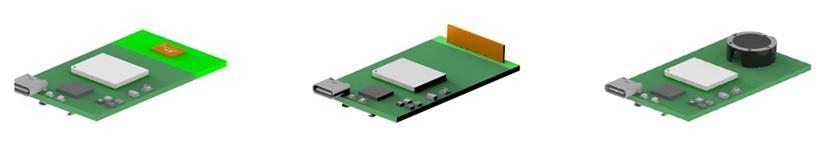

表面実装

▶サーフェス マウント

TE 型番
(ご購入はこちらから)		 サイズ
縦 / 横 / 高(mm)		 VSWR(最大) /
ゲイン(dB)		 周波数帯域 ワイヤレス用途

1513430-1

12.85 / 3.76 / 0.79

<2:1 / 2

2400 – 2483.5 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

1513431-1

12.85 / 3.76 / 0.79

<2:1 / 0

2400 – 2483.5 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

1513164-1

16 dia. / 16 dia. / 6.05

<2.5:1 / 4

2400 – 2483.5 MHz,5150 – 5875 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

1513504-1

16 dia. / 16 dia. / 6.05

<2.5:1 / 2

2400 – 2483.5 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

2108517-2

22.75 / 2.2 / 4.8

<2.5:1 / 3

2400 – 2485 MHz,5150 – 5875 MHz

Bluetooth,Wi-Fi,ZigBee

2118016-1

18.9 / 6.2 / 0.79

<3:1 / 2

2400 – 2483.5 MHz,5150 – 5875 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

2195765-1

3.2 / 1.7 / 0.5

< 2.0:1 / 1

1570 – 1580 MHz,2400 – 2500 MHz

5G,Bluetooth,GPS,Wi-Fi,ZigBee

2118908-1

18.9 / 6.2 / 0.76

データシート参照

2400 – 2483.5 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Bluetooth,WLAN,ZigBee

▶タブ マウント

TE 型番
(ご購入はこちらから)		 サイズ
縦 / 横 / 高(mm)		 VSWR(最大) /
ゲイン(dB)		 周波数帯域 ワイヤレス用途

1513353-1

12.7 / 12.7 / 0.78

<2:1 / 2

2400 – 2483.5 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

2108891-1

30 / 0.78 / 10

< 2.0:1 / 4.3

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Wi-Fi

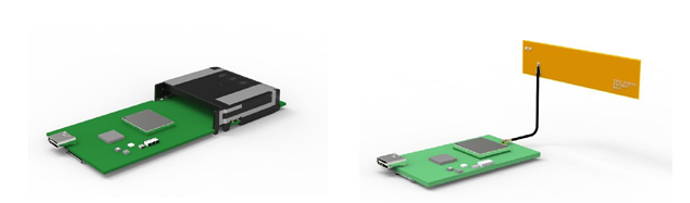

組み込み型

▶MHF

TE 型番
(ご購入はこちらから)		 サイズ
縦 / 横 / 高(mm)		 VSWR(最大) /
ゲイン(dB)		 周波数帯域 ワイヤレス用途

2118059-1

30.61 / 36.85 / 0.3

<3:1 / 4

2300 – 3800 MHz,2400 – 2483.5 MHz

Bluetooth,Wi-Fi,WiMAX,WLAN,ZigBee

2118060-1

29.59 / 41.24 / 0.3

<3:1 / 2

2300 – 3800 MHz,2400 – 2483.5 MHz,5150 – 5875 MHz

Bluetooth,Wi-Fi,WiMAX,WLAN,ZigBee

2118309-1

40.16 / 8 / 1

<2:1 / 3.7

2400 – 2483.5 MHz,4900 – 5875 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

2195760-1

50 / 15 / 0.15

<2.5:1 / 3

1559 – 1606 MHz,2400 – 2500 MHz,5150 – 5875 MHz

5G,Bluetooth,GPS,Wi-Fi,WLAN

2344654-1

30 / 9.5 / 1

<2:1 / 2

2400 – 2500 MHz,5150 – 5875 MHz

Bluetooth,WLAN,ZigBee

2344656-1

30 / 9.5 / 0.19

<2:1 / 2

2400 – 2500 MHz,5150 – 5875 MHz

Bluetooth,WLAN,ZigBee

1-2118909-1

1940/8/1

- / 5

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Bluetooth,WLAN,ZigBee

2108792-2

40 / 10 / 0.12

< 2.0:1 / 4.5

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Bluetooth,WLAN,ZigBee

2108857-1

30 / 0.78 / 7.01

<2.1:1 / 5

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Wi-Fi

2118907-1

29.6 / 41.24 / 0.34

データシート参照

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Bluetooth,WLAN,ZigBee

2118909-1

1940/8/1

データシート参照

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Bluetooth,WLAN,ZigBee

2344655-1

1933/8/1

<2.7:1 / 5.9

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Bluetooth,WLAN,ZigBee

2344657-1

35 / 8 / 0.19

<2.7:1 / 5.3

2400 – 2500 MHz,5150 – 5875 MHz,5925 – 7125 MHz

Bluetooth,WLAN,ZigBee

2246667-2

144 / 34 / 6.1

<3.5:1 / 1

2400 – 2485 MHz,5150 – 5875 MHz

Wi-Fi

外部取り付け

▶Ｎタイプ

TE 型番
(ご購入はこちらから)		 サイズ
縦 / 横 / 高(mm)		 VSWR(最大) /
ゲイン(dB)		 周波数帯域 ワイヤレス用途

1-2823593-1

- / - / -

- / -

1710 – 6000 MHz,698 – 960 MHz

GSM,LTE,Wi-Fi,WiMAX

1-2823592-1

- / - / -

- / -

1710 – 6000 MHz,698 – 960 MHz

GPS,GSM,LTE,Wi-Fi,WiMAX

1-2823594-1

- / - / -

- / -

1710 – 6000 MHz,698 – 960 MHz

GPS,GSM,LTE,Wi-Fi,WiMAX

2195771-1

90 / 185.5 / 90

< 2.0:1 / 2

1710 – 2700 MHz,2300 – 2700 MHz,3400 – 3800 MHz,698 – 960 MHz

Bluetooth,CDMA 1900,CDMA 850,DECT EU,GSM,GSM 1800,GSM 900,LTE,UMT,UMTS,ZigBee

1-2823591-1

- / - / -

- / -

1710 – 6000 MHz,698 – 960 MHz

GSM,LTE,Wi-Fi,WiMAX

▶SMA

TE 型番
(ご購入はこちらから)		 サイズ
縦 / 横 / 高(mm)		 VSWR(最大) /
ゲイン(dB)		 周波数帯域 ワイヤレス用途

2195736-1

158 / 17.7 / -

<2.5:1 / 0

1420 – 1610 MHz,1710 – 2710 MHz,2300 – 2700 MHz,698 – 960 MHz

GNSS,ISM,LTE

2195772-1

196 / 13 / -

< 2.0:1 / 5

2400 – 2500 MHz

Bluetooth,Wi-Fi,ZigBee

2195630-1

108 / 10 / -

< 2.0:1 / 2.5

2400 – 2500 MHz,5150 – 5875 MHz

Wi-Fi,WLAN,ZigBee

2321811-1

- / - / 82

<2.5:1 / 5

1710 – 2700 MHz,698 – 960 MHz

GSM,LTE,WiMAX

1-2823597-1

- / - / -

- / -

1710 – 2700 MHz,2400 – 2485 MHz,4900 – 6000 MHz,698 – 960 MHz

GSM,LTE,Wi-Fi,WiMAX

1-2823598-1

- / - / -

- / -

1562 – 1612 MHz,1710 – 2700 MHz,2400 – 2485 MHz,4900 – 6000 MHz,698 – 960 MHz

GPS,GSM,LTE,Wi-Fi,WiMAX

1-2823599-1

- / - / -

- / -

1562 – 1612 MHz,1710 – 2700 MHz,2400 – 2485 MHz,4900 – 6000 MHz,698 – 960 MHz

GPS,GSM,LTE,Wi-Fi,WiMAX

1-2823602-1

172 / 61 / 51

- / -

2400 – 2485 MHz,4900 – 6000 MHz,698 – 960 MHz

GPS,LTE,Wi-Fi,WiMAX

▶MHF

TE 型番
(ご購入はこちらから)		 サイズ
縦 / 横 / 高(mm)		 VSWR(最大) /
ゲイン(dB)		 周波数帯域 ワイヤレス用途

4-1982564-1

104 / 9.38 / -

< 2.0:1 / 0

2400 – 2500 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

▶u.fl

TE 型番
(ご購入はこちらから)		 サイズ
縦 / 横 / 高(mm)		 VSWR(最大) /
ゲイン(dB)		 周波数帯域 ワイヤレス用途

1513472-1

2029/12/10

<3:1 / 3

2400 – 2483.5 MHz,5150 – 5875 MHz

Bluetooth,Wi-Fi,WLAN,ZigBee

お問い合わせ / お見積もり

製品数が膨大なため、本ページでは代表的な製品のみ掲載しています。

非掲載品／カスタムアンテナをご検討のお客様はお手数ですが、以下よりお問い合わせください。
