製品概要
AIS6は、長さ6cmの1メガピクセルカメラで、AIS12よりも大幅に小型化されているため、乗用車への取り付けに最適です。
カメラを運転者の目から40 ~ 90cmの位置に取り付けることで、効果を最大化することができます。
ハードウェアプラットフォーム仕様
|
ハードウェア機能詳細 |
|
| CPU (SoC) | Texas Instruments TDA3 1 GHz DSP x 2、Arm Cortex-M4 x 2、900 MHz EVE x 1 |
| イメージセンサー | Omnivison OV9284 |
| ネットワーク接続 - Bluetooth | Bluetooth BLE v5 (optional) |
| 車両インターフェース | 1×CAN |
| カメラインターフェース | FPD link III |
| カメラ電源 | Power over Coax |
| セキュリティ | Hardware security module Secure Debug Support for Authenticated / Signed SW updates /images Encrypted SW image transfer Secure Boot Device identity Isolation firewalls Software IP protection |
| コネクターハーネス（車両） | MX34007SF1 JAE; Terminal M34S75C4F1 |
| コネクターケーブル（ECU to カメラ） | Amphenol 3FA1-NCSJ-C01W0; |
| IP | ECU IP52; Camera IP52 |

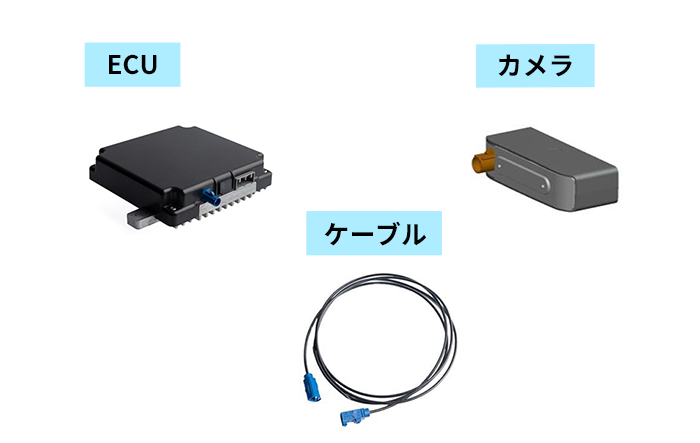

システムコンポーネント
AIS6のシステム構成は下記になります。

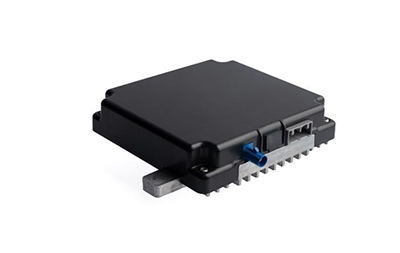

ECU仕様
|
ECU詳細 |
|
| 入力電圧 | 9-36 V |
| 消費電力 | <0.6 A (12.5V) |
| 待機時電流 | 0,1 mA |
| 入力データ | CAN, BLE |
| メモリー | 512 MB |
| 動作温度 | -40℃ to +85℃ |
| 保管温度 | +125℃ |
| サイズ | 113 x 120 x 30mm |
| 固定 | 2 x M6/10Nm |
| カメラコネクター | 1 x FA1-NCRP-PCB-8 Fakra Code-C |
| 車両コネクター | 1 x MX34007NF1 |
| 材質 |
House(1)- AL6063-T5 Lid(3)- PC + ABS |

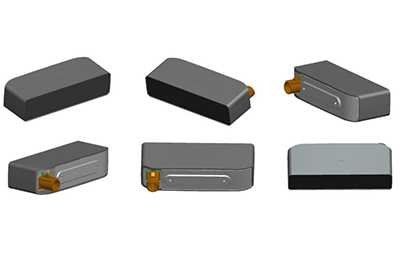

カメラ仕様
|
カメラ詳細 |
|
| センサー | OV9284 |
| アクティブピクセル | 1Mpixel |
| 視野角 | 28°× 45° (vert×horiz) |
| 入力電源 | 20V(PoC) |
| 作動距離 | 400-900 mm |
| フレームレート | 60 fps |
| 波長 | 940 nm |
| 動作温度 | -40℃ to +85℃ |
| 保管温度 | +125℃ |
| ECU接続 | 1 x Fakra Code-C |
| サイズ | 67 x 17 x 25 mm |
| 材質 | Top: PA-16 Bottom: PA-16 Rear cover: PA-16 Front glass: Clarex NIR |
| 外観 | Brushed texture MT-114440 |
